Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Robot de soldadura de escritorio de 5 ejes, Máquina de soldadura robótica de PCB SMD, Máquina separadora de PCB de escritorio


Peso:	90kg	Peso de la máquina:	110 kilos
Fuente de alimentación:	CA220V + 10% 50HZ	Consumo de energía:	2000W
sistema de control:	Tarjeta de control de movimiento de 5 ejes	Tipo de motor:	motor paso a paso
Sistema de calefacción:	Inducción de alta frecuencia	elemento calefactor:	bobina de plata
Precisión del alambre de soldadura:	0,1 mm	Sistema operativo:	Windows 7
Interfaz:	Pantalla táctil	Método de programación:	Enseñar programación
Componentes principales:	PLC, motor, rodamiento, caja de cambios, motor	Método de soldadura:	Corrientes parásitas de alta temperatura
Hachas de movimiento:	X, Y, Z, R, alimentación de alambre de soldadura

Peso:	90kg
Peso de la máquina:	110 kilos
Fuente de alimentación:	CA220V + 10% 50HZ
Consumo de energía:	2000W
sistema de control:	Tarjeta de control de movimiento de 5 ejes
Tipo de motor:	motor paso a paso
Sistema de calefacción:	Inducción de alta frecuencia
elemento calefactor:	bobina de plata
Precisión del alambre de soldadura:	0,1 mm
Sistema operativo:	Windows 7
Interfaz:	Pantalla táctil
Método de programación:	Enseñar programación
Componentes principales:	PLC, motor, rodamiento, caja de cambios, motor
Método de soldadura:	Corrientes parásitas de alta temperatura
Hachas de movimiento:	X, Y, Z, R, alimentación de alambre de soldadura

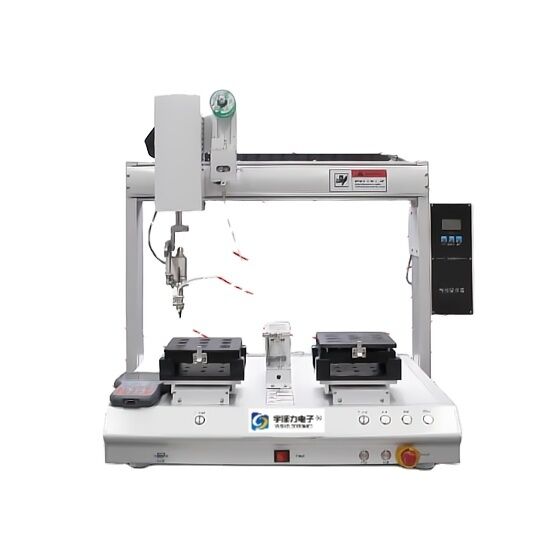

Máquina de soldadura robótica de escritorio de PCB SMD de 5 ejes

Máquina de soldadura robótica de escritorio de 5 ejes para PCB SMD

Principio de soldadura

Este avanzado sistema de soldadura robótica utiliza tecnología de manipulador de accionamiento multieje con control de software sofisticado para lograr un posicionamiento preciso del cabezal de soldadura. El método de soldadura emplea calentamiento por corrientes de Foucault a alta temperatura a través de un soldador especializado.

El principio de funcionamiento implica fijar el soldador en el brazo del robot, que se mueve a las coordenadas de soldadura especificadas y alimenta automáticamente el alambre de soldadura en la punta. Luego, el soldador se acopla al objetivo a alta temperatura para operaciones de soldadura precisas.

Introducción del producto

El robot de soldadura YS presenta un sistema de alimentación de alambre de soldadura integrado con tecnología de calentamiento de alta frecuencia que proporciona una rápida recuperación de calor. El sistema utiliza puntas de soldadura fácilmente intercambiables con bajos costos de reemplazo. El alimentador automático de alambre de soldadura con rotura de estaño reduce significativamente los problemas de residuos de fundente después de la soldadura.

Características clave

Eficiencia de costos: Operación de alta eficiencia que requiere solo un operador, brindando una productividad equivalente a 3-5 trabajadores manuales
Sistema de control integrado: Movimientos de X, Y, Z, R y alimentación de alambre de soldadura controlados por una tarjeta de control de movimiento combinada de 5 ejes con integración de PC para una operación estable y facilidad de uso
Ingeniería de precisión: Motores paso a paso de calidad con sistemas de control avanzados garantizan un movimiento suave y preciso de la máquina
Mantenimiento automático de la punta: El dispositivo de limpieza de puntas de soldadura incorporado mejora la calidad de la soldadura y extiende la vida útil de la punta
Interfaz fácil de usar: Sistema operativo Windows 7 en inglés con pantalla táctil, controlador inalámbrico y método de programación de enseñanza
Alimentación de soldadura avanzada: El sistema de alimentación de alambre de soldadura con rotura de estaño perfora agujeros durante la alimentación, reduciendo los residuos de estaño y fundente en las PCB con una precisión de alimentación de 0,1 mm
Calentamiento de alta frecuencia: Rápida recuperación de temperatura con elementos calefactores de bobina de plata para una larga vida útil y puntas de bajo costo fácilmente reemplazables
Software intuitivo: Software avanzado autodesarrollado con programación de controlador inalámbrico estilo juego para una fácil configuración de parámetros
Entorno de trabajo limpio: Cubierta de humo y extractor opcionales disponibles para mantener condiciones de trabajo limpias
Soluciones personalizables: Varias puntas de soldadura disponibles con opciones personalizadas para cumplir con los requisitos específicos del proceso
Operación multirrobot: Un solo operador puede gestionar 2-3 robots simultáneamente con un manejo sencillo de accesorios de recogida y colocación
Configuración personalizada: Robots estrictamente personalizados según los requisitos específicos del producto y de soldadura para la integración en la línea de producción

Ventajas operativas

Múltiples técnicas de soldadura: soldadura por puntos, soldadura por arrastre, limpieza automática y soldadura multianular
Funciones de programación avanzadas: calibración de posición, matriz de puntos de soldadura, copia de parámetros, ubicación automática y funciones de omisión
La capacidad de programación de enseñanza permite la implementación de todos los tipos de soldadura manual según los requisitos específicos
Calibración del programa para la compensación de la posición de las coordenadas integrales de la pieza de trabajo
Revisión fácil del programa con funciones de inserción y eliminación
Sistema de control inteligente para una entrega precisa de soldadura con parámetros de velocidad, tiempo, temperatura y cantidad ajustables
