Name: Las máquinas de soldadura de barras de soldadura en caliente de SMT Pcb/fpc
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSPC-2A
Price: 304.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: Cantón, China

Nombre de la marca: YUSH

Número de modelo: YSPC-2A

Pago y términos de envío

Cantidad de orden mínima: 1 juego

Precio: $8,600 / set

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Saldador de barras calientes de PCB de escritorio, Máquina de calentamiento de soldadura de FPC, Equipo de soldadura de PCB


Peso:	110 kilos	Fuerza:	2 kW
Voltaje:	220V, 110V	Tamaño de trabajo:	200 x 260 mm
Presión de trabajo:	0,15-0,7 MPa	Fuente de alimentación:	CA220V + 10% 50HZ
Ajustes de calefacción:	Configuraciones de dos segmentos, 4 programas de almacenamiento	Presión de soldadura:	1~50kg
Ajuste de temperatura:	Temperatura ambiente ~500 °C Error +5 °C	Tiempo el presionar caliente:	1 ~ 99S
Precisión de prensado en caliente:	0,05 mm	Control de temperatura:	PID de circuito cerrado
Hora de soldar:	Programable	Control de presión:	Programable con LCD
Velocidad de soldadura:	3-5S

Peso:	110 kilos
Fuerza:	2 kW
Voltaje:	220V, 110V
Tamaño de trabajo:	200 x 260 mm
Presión de trabajo:	0,15-0,7 MPa
Fuente de alimentación:	CA220V + 10% 50HZ
Ajustes de calefacción:	Configuraciones de dos segmentos, 4 programas de almacenamiento
Presión de soldadura:	1~50kg
Ajuste de temperatura:	Temperatura ambiente ~500 °C Error +5 °C
Tiempo el presionar caliente:	1 ~ 99S
Precisión de prensado en caliente:	0,05 mm
Control de temperatura:	PID de circuito cerrado
Hora de soldar:	Programable
Control de presión:	Programable con LCD
Velocidad de soldadura:	3-5S

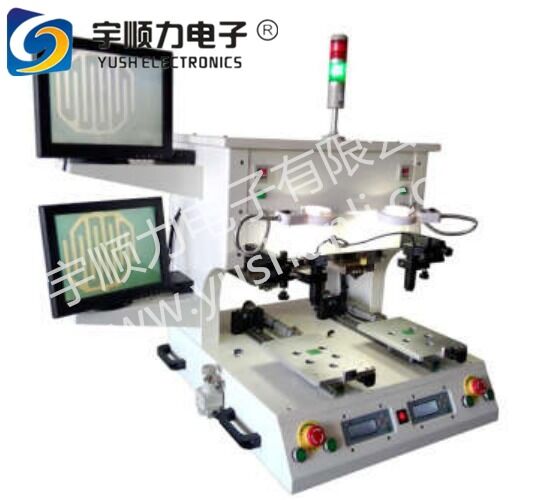

Las máquinas de soldadura de barras de soldadura en caliente de SMT Pcb/fpc

Máquina de soldadura por barra caliente SMT PCB/FPC - Equipo de calentamiento de escritorio

Especificaciones Técnicas

Tamaño de trabajo	200 × 260 mm
Peso de la máquina	110 kg
Presión de trabajo	Gas comprimido de 0.15-0.7 Mpa
Fuente de alimentación	AC220V + 10% 50HZ, 2000W
Configuración de calentamiento	Configuración de dos segmentos, 4 programas de almacenamiento
Presión de soldadura	1~50 Kg
Configuración de temperatura	Temperatura ambiente ~500°C Error ±5°C
Tiempo de prensado en caliente	1~99s
Precisión del prensado en caliente	0.05 mm

Descripción general de la operación

El equipo de prensado en caliente controla tres parámetros esenciales: temperatura, tiempo y presión, para garantizar resultados de soldadura estables. Esta máquina se especializa en conectar productos PCB, FPC y FFC utilizando estaño de soldadura para lograr conexiones eléctricas fiables.

La configuración precisa de los parámetros es crucial para una soldadura de calidad. Las uniones de soldadura óptimas requieren suficiente soldadura para conectar adecuadamente ambas superficies con estaño fundido. La coordinación eficaz de los parámetros de temperatura, tiempo y presión garantiza operaciones de soldadura exitosas.

La construcción de FPC consta de capas de poliimida y cobre con un rango de temperatura de operación de 130-200°C, alcanzando hasta 300°C para duraciones de soldadura cortas. Durante la soldadura de PCB y FPC, la disipación de calor ocurre a través del indentador, la absorción del material y la convección del aire. Teniendo en cuenta que el grosor de FPC varía de 0.02 a 0.12 mm, se deben tener en cuenta pérdidas de temperatura de 50-80°C en la configuración de temperatura.

Características Técnicas Clave

La tecnología única de calentamiento por pulsos proporciona el calentamiento más rápido del cabezal de soldadura
Temperatura de soldadura programable, velocidad de calentamiento y duración del tiempo para diversos requisitos de producto
Termopar posicionado cerca de la superficie de trabajo para un control preciso de la retroalimentación de temperatura
Control de temperatura PID de bucle cerrado con pantalla LED claramente visible
Tiempo de soldadura programable activado por temperatura
Termodo flotante asegura una presión y transferencia de calor consistentes
Interruptor de presión programable con pantalla LCD para un control de fuerza preciso
Sistema de cámara CCD opcional con lente de magnificación para posicionamiento de paso fino

Características de la prensa de calor por pulsos con pantalla táctil

Modo de calentamiento por pulsos con velocidad de calentamiento ajustable para diferentes productos
El cabezal de soldadura de material especial garantiza una distribución uniforme de la presión
Función de vacío para un ajuste conveniente de la contraposición
Estaciones dobles giratorias con rotación de alimentación para una mayor eficiencia
Control de temperatura digital con curvas programables de precalentamiento y soldadura de reflujo
Pantalla de presión digital con rango de presión preestablecido y protección contra sobretensión
Control PLC con pantalla LCD táctil a color de 7 pulgadas
Pantalla de curva de temperatura en tiempo real con interfaz de menú en chino
Funciones de protección con contraseña, autoinspección del sistema y alarma de fallos
Control de microordenador para una operación precisa y estable
Adecuado para unión TAB, TCP de alta densidad y soldadura de FPC, FFC, PCB
Vibración mínima, bajo ruido y operación con voltaje estable
Cabezal de aleación de titanio para calentamiento/enfriamiento rápido y resistencia a la corrosión
Diseño de doble fijación de cabezal único para alta eficiencia y ahorro de costos de mano de obra

Ventajas de rendimiento

Logra soldadura de distancia súper fina con control digital de temperatura y presión. La velocidad de soldadura de 3-5 segundos garantiza un alto rendimiento y eficiencia.

Funcionalidad de aplicación

Adecuado para diversas aplicaciones de prensado TAB, TCP de alta densidad y operaciones de soldadura de FPC, FFC, PCB. Suficientemente versátil para múltiples aplicaciones industriales.
