Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT PCB magazine loader machine, PCB depaneling loader with magazine, automated PCB magazine loading system


Peso:	230 kilos	Dimensión:	14308001600 mm
Voltaje:	110V/220V	Tamaño de placa de circuito impreso:	350*50~250mm
Cantidad de revista:	3 piezas	dirección del transportador:	LR o R-L
PCB de alimentación de tiempo:	6 segundos	Tiempo de cambio de revista:	30 segundos
Consumo de energía:	300VA máx.	Presión de aire:	4-6 barras
Consumo de aire:	10 litros/min máx.	Altura del transportador:	910±20m m
Espesor de PCB:	0,4 mm mín.	Punto de indicación:	1-4 (paso de 10 mm)
Tamaño efectivo de PCB:	(5050)~(350250)

Peso:	230 kilos
Dimensión:	14308001600 mm
Voltaje:	110V/220V
Tamaño de placa de circuito impreso:	350*50~250mm
Cantidad de revista:	3 piezas
dirección del transportador:	LR o R-L
PCB de alimentación de tiempo:	6 segundos
Tiempo de cambio de revista:	30 segundos
Consumo de energía:	300VA máx.
Presión de aire:	4-6 barras
Consumo de aire:	10 litros/min máx.
Altura del transportador:	910±20m m
Espesor de PCB:	0,4 mm mín.
Punto de indicación:	1-4 (paso de 10 mm)
Tamaño efectivo de PCB:	(5050)~(350250)

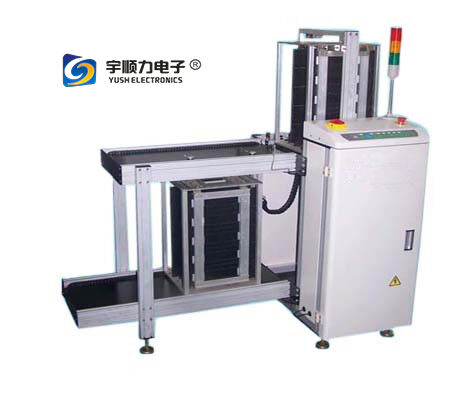

SMT PCB Magazine Loader

Product Overview

Model: UN-Loader

Key Features

Strong, firm and stable construction
User-friendly membrane control panel
Top and bottom pneumatic clamps to secure magazine rack
Guaranteed no PCB breakage during loading and unloading operations

Technical Specifications

Operation Parameters

Function	PCB unloading unit
PCB Feed Time	Approximately 6 seconds
Magazine Changeover Time	Approximately 30 seconds
Power Source & Consumption	100-230 VAC (specify), 1 phase, 300VA maximum
Air Pressure & Consumption	4-6 bar, 10L/min maximum
Conveyor Height	910±20mm (or specify)
Conveyor Direction	Left to Right / Right to Left (option)
PCB Thickness	0.4mm minimum
Number of Magazines	Upper conveyor: 1 magazine / Lower conveyor: magazine
Indexing Pitch	1-4 (10mm pitch)

Model Specifications (Unit: mm)

Model	YS-250	YS-330	YS-390	YS-460
Effective PCB Size (LW)~(LW)	(5050)~(350250)	(5050)~(455330)	(5050)~(530390)	(5050)~(530460)
Dimension (LWH)	11007801200	14008601200	15009201200	160011201200
Size of Magazine (LWH)	355320565	460400565	535460565	535530565
Weight	Approx 140 KG	Approx 180 KG	Approx 220 KG	Approx 230 KG
