Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Micro PCB drilling machine with 0.005mm precision, PCB depaneling machine with positional accuracy, Precision PCB drilling machine for micro holes


Peso:	4500 kg	Fuerza:	5 kW
Voltaje:	220V/380V	Tamaño:	2100 mm × 2020 mm × 1820 mm
Conexión de tamaño:	550 mm × 670 mm	Presión de aire comprimido:	6,5bar-7bar
Flujo del aire:	200 l/min	Pieza fija:	3,175 mm
Precisión posicional:	0,005 mm	Repetir precisión posicional:	0.002 mm
Agujeros por tiempo:	2	Max Spindle Speed:	160K rpm
Diámetro mínimo de perforación:	0.10m m	diámetro máximo del taladro:	6.35 mm
Número de cambiador de herramientas:	250 piezas

Peso:	4500 kg
Fuerza:	5 kW
Voltaje:	220V/380V
Tamaño:	2100 mm × 2020 mm × 1820 mm
Conexión de tamaño:	550 mm × 670 mm
Presión de aire comprimido:	6,5bar-7bar
Flujo del aire:	200 l/min
Pieza fija:	3,175 mm
Precisión posicional:	0,005 mm
Repetir precisión posicional:	0.002 mm
Agujeros por tiempo:	2
Max Spindle Speed:	160K rpm
Diámetro mínimo de perforación:	0.10m m
diámetro máximo del taladro:	6.35 mm
Número de cambiador de herramientas:	250 piezas

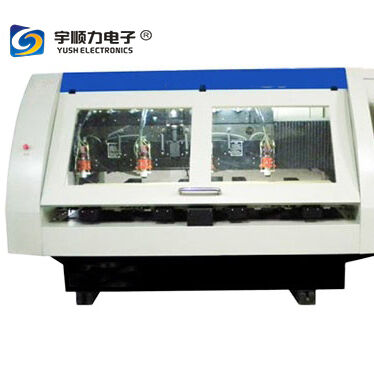

Micro Pcb Drilling Machine With Positional Precision 0.005mm

Micro PCB Drilling Machine with 0.005mm Positional Precision

This high-precision PCB drilling machine is designed for creating printed circuit boards, featuring 2-axis operation for drilling holes on both single and double-layer PCBs with exceptional accuracy.

Technical Specifications

Wiring Size	550mm × 670mm
X, Y, Z Axis Positioning Table	560mm × 840mm × 60mm
X, Y Axis Positioning Feed	40m/min
Z Axis Locomotion Feed	30m/min
X, Y Axis Acceleration	1.2g
Z Axis Acceleration	3G
Fixed Workpiece	3.175mm
Positional Precision	0.005mm
Repeat Positional Precision	0.002mm
Holes Per Time	2
Max Speed of Spindle (Optional)	160,000 rpm
Break Tool Check	Contact Drilling
Minimum Drill Diameter	0.10mm
Maximum Drill Diameter	6.35mm
Tool Changer Capacity	250 PCS
Laser Tool Check	Can check diameter and length of tools
CNC Type	Sieb & Meyer CNC 84.00
Power Supply	380V 50/60Hz
Total Power	5 KW
Compressed Air Pressure	6.5bar - 7bar
Air Flux	200 L/min
Machine Size	2100mm × 2020mm × 1820mm
Gross Weight	4500kg
