Solución de rayos X de alta calidad YSL-X5600 Sistema de inspección de rayos X de microenfoque Fabricante

Detalles del producto

Lugar de origen: Cantón, China

Nombre de la marca: YUSH

Pago y términos de envío

Cantidad de orden mínima: 1 juego

Precio: $35,000 / set

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Sistema de inspección por rayos X de microfoco, Máquina de desmontaje de PCB con garantía, Solución de rayos X YSL-X5600


Voltaje:	220V	Fuerza:	1,5 kilovatios
Peso:	750 kilogramos	Dimensiones:	85010001700 milímetros
Componentes principales:	PLC, motor, rodamiento, caja de cambios, motor, recipiente a presión	Resolución:	Resolución alta
Modo de inspección:	Inspección CNC	Control de mesa:	Movimiento de tres ejes X, Y, Z
Ajuste de velocidad:	Baja, normal, alta velocidad	control del voltaje:	conjunto de programas
Control de corriente:	conjunto de programas	Ajustes de la imagen:	Brillo, contraste, ganancia automática, exposición.
Sistema anticolisión:	Maximiza la inclinación y la observación	Análisis automático:	Diámetro, proporción de cavidad, área, redondez.
Navegación:	Navegación automática por infrarrojos

Voltaje:	220V
Fuerza:	1,5 kilovatios
Peso:	750 kilogramos
Dimensiones:	85010001700 milímetros
Componentes principales:	PLC, motor, rodamiento, caja de cambios, motor, recipiente a presión
Resolución:	Resolución alta
Modo de inspección:	Inspección CNC
Control de mesa:	Movimiento de tres ejes X, Y, Z
Ajuste de velocidad:	Baja, normal, alta velocidad
control del voltaje:	conjunto de programas
Control de corriente:	conjunto de programas
Ajustes de la imagen:	Brillo, contraste, ganancia automática, exposición.
Sistema anticolisión:	Maximiza la inclinación y la observación
Análisis automático:	Diámetro, proporción de cavidad, área, redondez.
Navegación:	Navegación automática por infrarrojos

Solución de rayos X de alta calidad YSL-X5600 Sistema de inspección de rayos X de microenfoque Fabricante

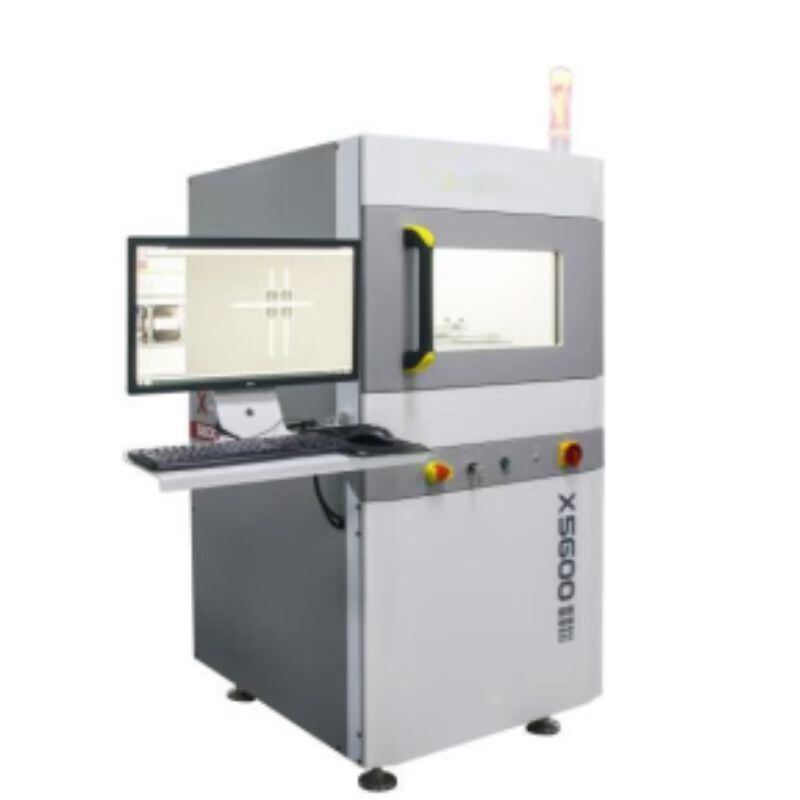

Sistema de Inspección por Rayos X Microfocus YSL-X5600

Sistema de inspección por rayos X microfocus de alta precisión para análisis avanzado de componentes electrónicos

Aplicaciones

Funciones y Características

Ventajas de la Aplicación

Equipo miniaturizado, fácil de instalar y operar
Aplicable a inspección de productos de Chip, BGA/CSP, Wafer, SOP/QFN, SMT y empaques PTU, Sensores y otros campos
Diseño de alta resolución para obtener la mejor imagen en muy poco tiempo
La función de navegación y posicionamiento automático infrarrojo puede seleccionar la ubicación de disparo rápidamente
Modo de inspección CNC que puede inspeccionar rápidamente y automáticamente matrices multipunto
La inspección inclinada en múltiples ángulos facilita la inspección de defectos de la muestra
Operación de software simple, bajos costos operativos
Larga vida útil

Cálculo Automático de la Relación de Vacíos

Función mejorada de inspección BGA: YSL-X5600 puede seleccionar y marcar rápidamente una sola bola de soldadura, o seleccionar las bolas de soldadura a inspeccionar por caja de matriz; puede identificar manual o automáticamente las bolas de soldadura BGA y completar la inspección. Siga las pautas del sistema para completar fácilmente el proceso de inspección y garantizar resultados de inspección precisos y confiables.

Medición de Tamaño

Las herramientas de medición incluyen distancia, relación de distancias, distancia entre líneas, ángulo, marca de flecha, radio de círculo, distancia entre puntos, distancia entre centros de círculos, circunferencia, polígono dibujado a mano, forma libre dibujada a mano, etc., con capacidades de descripción de texto.

Parámetros Técnicos de Hardware

Parámetros Técnicos de Software

Control de Mesa

La velocidad de la mesa se puede ajustar con la barra espaciadora: velocidad baja, normal y alta
El movimiento de tres ejes X, Y, Z y el ángulo inclinado se controlan por teclado
Vista de navegador grande, imagen de navegación clara, la mesa se moverá a donde haga clic el ratón

Programación CNC

Simplemente haga clic con el ratón y podrá escribir programas
La mesa del objeto se mueve en dirección X, Y para posicionamiento; el tubo de rayos X se mueve en dirección Z para posicionamiento
Voltaje y corriente establecidos por software
Configuración de imagen: brillo, contraste, ganancia automática y exposición
Los usuarios pueden cambiar el tiempo de pausa para la conversión de programas
El sistema anticolisión puede maximizar la inclinación y la observación de las piezas de trabajo
Análisis automático del diámetro, proporción de cavidad, área y redondez de BGA

Principio de Funcionamiento de Rayos X
