Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de inspección de rayos X para fundición a presión, Máquina de rayos X para el desmontaje de PCB, inspección por rayos X de alta eficiencia


Peso:	3500 kg	Voltaje:	220V
potencia total:	Máximo 1,3 KW	Voltaje del tubo:	60~160KV
Corriente del tubo:	0,2 ~ 5,0 mA	Tamaño del foco:	0,5 mm
Salida de la radiografía:	≤1 usv/h	Dimensión:	L2030×W1600×H2100mm
Tamaño de la etapa:	φ500mm	Área de la proyección de imagen:	433,7 mm x 433,7 mm
Resolución:	2816*2816/3,24 Lp/mm 15 fps	Ángulo de inclinación máximo:	±30°
Componentes principales:	PLC, motor, rodamiento, caja de cambios, motor	Tipo de máquina:	Equipo de inspección visual
Método de detección:	Varillaje de seis ejes con brazo oscilante tipo C

Peso:	3500 kg
Voltaje:	220V
potencia total:	Máximo 1,3 KW
Voltaje del tubo:	60~160KV
Corriente del tubo:	0,2 ~ 5,0 mA
Tamaño del foco:	0,5 mm
Salida de la radiografía:	≤1 usv/h
Dimensión:	L2030×W1600×H2100mm
Tamaño de la etapa:	φ500mm
Área de la proyección de imagen:	433,7 mm x 433,7 mm
Resolución:	2816*2816/3,24 Lp/mm 15 fps
Ángulo de inclinación máximo:	±30°
Componentes principales:	PLC, motor, rodamiento, caja de cambios, motor
Tipo de máquina:	Equipo de inspección visual
Método de detección:	Varillaje de seis ejes con brazo oscilante tipo C

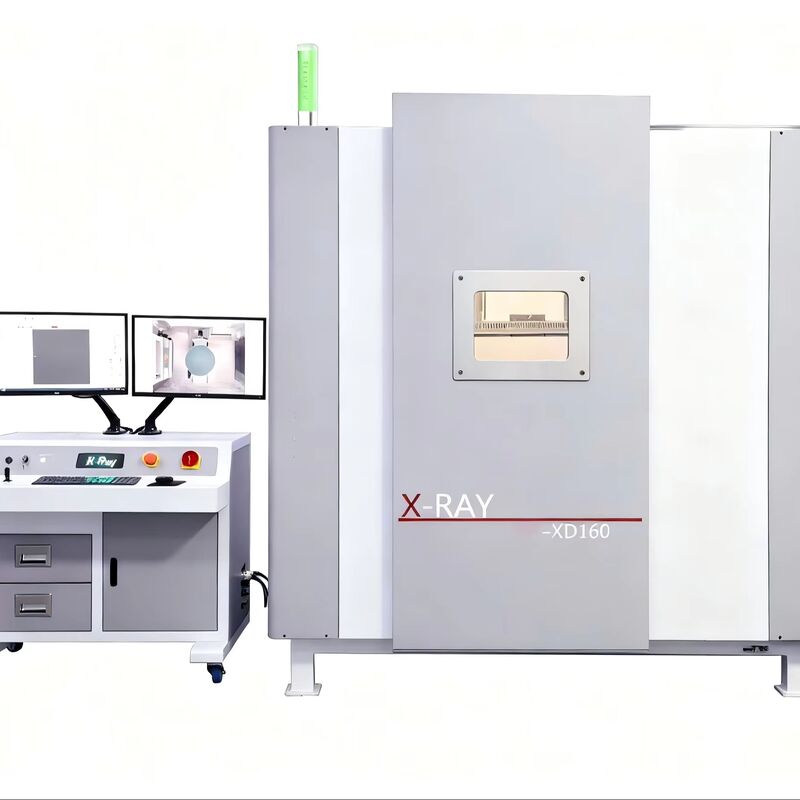

Máquina de inspección de rayos X de alta calidad y alta eficiencia YS-XD160

YS-XD160 Máquina de inspección de rayos X para fundición a presión

Sistema de inspección de rayos X de alta calidad y alta eficiencia diseñado para la detección integral de defectos en componentes fundidos a presión.

Características clave

Detección clara de defectos internos, incluidos agujeros de arena y grietas en piezas fundidas de aluminio
Fácil operación con configuración rápida - nuevos estándares de detección de productos configurados en 5-10 minutos
Funciones programables, medibles y de conservación de imágenes basadas en un diseño ergonómico
Sistema de bloqueo de seguridad - Los rayos X no pueden funcionar a menos que todas las puertas estén correctamente cerradas
Plataforma de carga multifuncional con capacidad de rotación y movimiento de 360°
Operaciones de herramientas versátiles y personalizables para diversas aplicaciones
Método de detección de enlace de seis ejes del brazo oscilante de tipo C que admita la inspección sin ángulo muerto
Imagen dinámica en tiempo real con visualización de seguimiento continuo
Punto de observación modular de varios paneles para flujos de trabajo de inspección flexibles

Especificaciones técnicas

Cantidad de fuga de rayos X	Se aplican las siguientes medidas:
Dimensión	El valor de las emisiones de gases de efecto invernadero se calculará en función de las condiciones de ensayo y de las condiciones de ensayo.
Tamaño del escenario	φ 500 mm
Área de imágenes	433.7 mm × 433,7 mm
Resolución	2816 × 2816 / 3.24 Lp/mm @ 15 fps
Ángulo máximo de inclinación	± 30°

Aplicaciones

Este equipo se utiliza principalmente para la inspección de piezas de fundición de aluminio, piezas de fundición de hierro, piezas de automóviles, componentes de hardware, materiales refractarios y varios componentes industriales.El sistema utiliza tecnología de inspección óptica automatizada basada en sistemas avanzados de detección de imágenes.Los detectores de panel plano obtienen información de imagen de alta definición para mediciones precisas, almacenamiento de datos,y detección automática de pasos programada.
