Solución de Rayos X de Alta Eficiencia YS-X6600, Fabricante de Sistemas de Inspección de Rayos X de Microfoco

Name: Solución de Rayos X de Alta Eficiencia YS-X6600, Fabricante de Sistemas de Inspección de Rayos X de Microfoco
Brand: YUSH Electronic Technology Co.,Ltd
SKU: Se aplicará el procedimiento siguiente:
Price: 344.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: Cantón, China

Nombre de la marca: YUSH

Número de modelo: Se aplicará el procedimiento siguiente:

Pago y términos de envío

Cantidad de orden mínima: 1 juego

Precio: $38,650 / set

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Sistema de inspección por rayos X de microfoco, Solución de rayos X de alta eficiencia YS-X6600, Máquina de rayos X para el desmontaje de PCB


Peso:	1170kg	Modelo:	Se aplicará el procedimiento siguiente:
Tamaño estándar:	540 mm*450 mm	Voltaje del tubo:	Entre 40 y 90 kV
potencia total:	1700W	Corriente del tubo:	10-200uA
Tamaño del punto focal:	5-15 μm	Tipo de detector:	Detector de pantalla plana digital HD (FPD)
Área de la proyección de imagen:	130mm*130mm	Matriz del pixel:	1536*1536 píxeles
Ángulo de inclinación:	0-60 °	Precisión de prueba repetida:	los 3μm
Velocidad de inspección de software:	3,0 s/punto	Área de inspección efectiva:	500 mm × 420 mm
Capacidad de carga:	≤5kg	Dimensiones:	1245 mm (largo) * 1230 mm (ancho) * 1900 mm (alto)
Fuente de alimentación:	CA 110-220 V (+10 %)

Peso:	1170kg
Modelo:	Se aplicará el procedimiento siguiente:
Tamaño estándar:	540 mm*450 mm
Voltaje del tubo:	Entre 40 y 90 kV
potencia total:	1700W
Corriente del tubo:	10-200uA
Tamaño del punto focal:	5-15 μm
Tipo de detector:	Detector de pantalla plana digital HD (FPD)
Área de la proyección de imagen:	130mm*130mm
Matriz del pixel:	1536*1536 píxeles
Ángulo de inclinación:	0-60 °
Precisión de prueba repetida:	los 3μm
Velocidad de inspección de software:	3,0 s/punto
Área de inspección efectiva:	500 mm × 420 mm
Capacidad de carga:	≤5kg
Dimensiones:	1245 mm (largo) * 1230 mm (ancho) * 1900 mm (alto)
Fuente de alimentación:	CA 110-220 V (+10 %)

Solución de Rayos X de Alta Eficiencia YS-X6600, Fabricante de Sistemas de Inspección de Rayos X de Microfoco

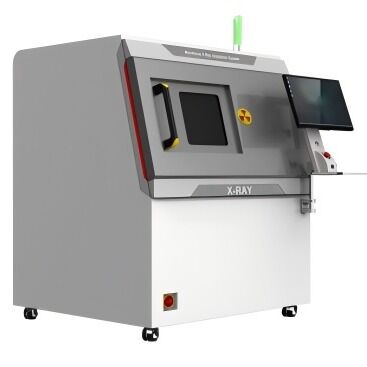

Solución de Rayos X de Alta Eficiencia YS-X6600

Sistema avanzado de inspección por rayos X de microenfoque diseñado para aplicaciones industriales de precisión con capacidades de detección superiores.

Aplicaciones

Semiconductor	Electrónica automotriz	PCB'A	LED
Inspección BGA/QFN	Fundición a presión de aluminio	Molde	Componentes eléctricos y mecánicos
Semilla de agricultura biológica	Componente de aviación	Buje de rueda	Cable/USB/Enchufe

Funciones y Características

Función	Ventajas
El tubo de rayos X y el detector pueden moverse en la dirección Z, la velocidad de movimiento de la mesa en la dirección X-Y se puede ajustar	Mayor rango de detección efectivo, mejorando la magnificación y la eficiencia de detección del producto
Detector de panel plano digital de alta definición. El ángulo inclinado máximo es de 60°, las muestras se pueden observar con una perspectiva única	Fácil de identificar los defectos laterales del producto y lograr una detección sin ángulo muerto
Tubo de rayos X de larga duración, libre de mantenimiento de por vida	Adopta la fuente de rayos X japonesa Hamamatsu de primer nivel mundial
Se pueden detectar fallas inferiores a 2.5 µm. Alta precisión de repetición de detección	Fácil de distinguir la flexión y rotura del alambre de oro del paquete semiconductor
Potente función de medición CNC, puede probar automáticamente, el programa de prueba se puede editar	Adecuado para inspección a gran escala y mejora la eficiencia de detección
Gran espacio de inspección, se pueden colocar varias muestras de gran tamaño. La mesa puede soportar 10 kg de artículos	Mesa grande para placas de control industrial grandes, tiras LED ultralargas y productos electrónicos para diversos campos
Vista de navegación grande, la mesa se moverá a donde haga clic el ratón	Muy fácil de operar, encuentra rápidamente los defectos del artículo y mejora la eficiencia de detección

Parámetros Técnicos de Hardware

Tipo de tubo	Tubo de rayos X de microenfoque sellado
Voltaje del tubo	Voltaje del tubo
Corriente del tubo	10-200 µA (limitado por software a 89 µA)
Tamaño del punto focal	5-15 µm
Método de enfriamiento	Enfriamiento por convección
Tipo de detector	Detector de panel plano digital HD (FPD)
Área de imagen	130 mm * 130 mm
Matriz de píxeles	1536 * 1536 píxeles
Ángulo inclinado	0-60°
Precisión de prueba repetida	3 µm
Velocidad de inspección por software	3.0 s/punto (sin incluir el tiempo de carga y descarga)
Tamaño estándar	540 mm * 450 mm
Área de inspección efectiva	500 mm × 420 mm
Capacidad de carga	≤5 kg
Plataforma de operación	Ratón, teclado, 2 modos de operación
Placa de plomo interior	Placa de plomo de 5 mm de espesor (aisla la radiación)
Dimensiones	1245 mm (L) * 1230 mm (An) * 1900 mm (Al)
Peso	1170 kg
Fuente de alimentación	CA 110-220 V (+10%) (fuente de alimentación universal internacional)

Parámetros Técnicos de Software

Cortocircuito BGA	Imágenes NG preestablecidas, el software contrasta y reconoce automáticamente
Soldadura falsa BGA	Imágenes NG preestablecidas, el software contrasta y reconoce automáticamente
Medición de área	Estándar de tamaño de área preestablecido, función de aviso de producto NG
Medición de tamaño	Distancia, curvatura del alambre de oro, pendiente, ángulo, etc.
Posicionamiento automático	Función de cero automático de la mesa al encender, reinicio del sistema
Modo de control	Control automático CNC, teclado de control manual, ratón, 3 modos opcionales

Características de control de la mesa

La velocidad de la mesa se puede ajustar con la barra espaciadora: baja, normal y alta velocidad
El movimiento de los tres ejes X, Y, Z y el ángulo inclinado se controlan con el teclado
Vista de navegador grande, imagen de navegación clara, la mesa se moverá a donde haga clic el ratón

Capacidades de programación CNC

Simplemente haga clic con el ratón y podrá escribir programas
La mesa del objeto se mueve a lo largo de las direcciones X e Y para el posicionamiento; el tubo de rayos X y el detector se mueven a lo largo de la dirección Z para el posicionamiento
Voltaje y corriente establecidos por software
Configuración de imagen: brillo, contraste, ganancia automática y exposición
Los usuarios pueden cambiar el tiempo de pausa para la conversión de programas
El sistema anticolisión puede maximizar la inclinación y la observación de las piezas de trabajo
Análisis automático del diámetro, proporción de cavidad, área y redondez de BGA

Principio de funcionamiento de rayos X
