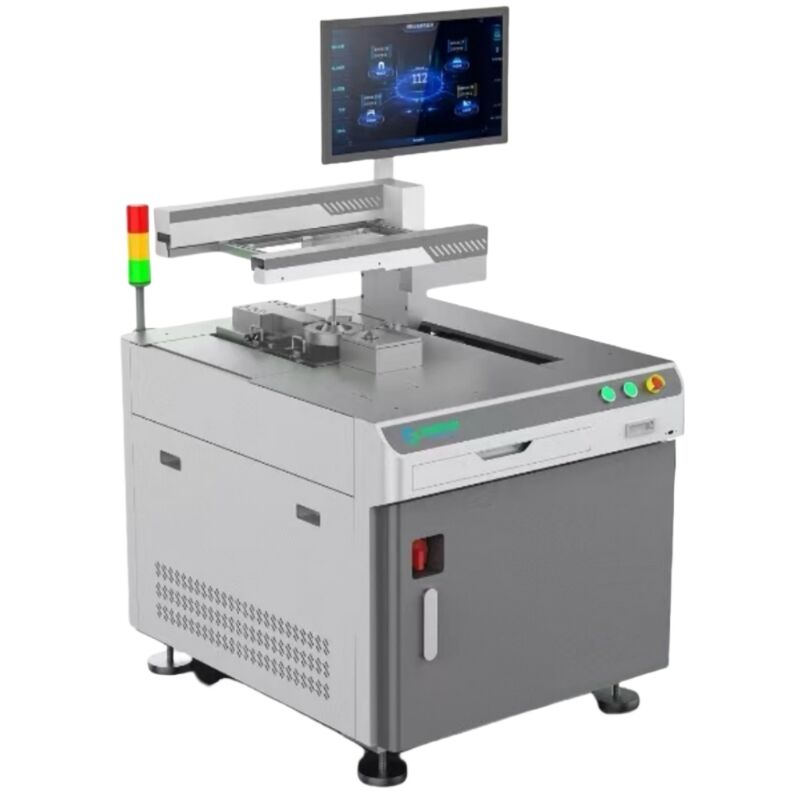

Name: Soldadura por Ola Selectiva Integrada
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-450Y
Price: 10 USD
Availability: InStock

Detalles del producto

Lugar de origen: Cantón, China

Nombre de la marca: YUSH

Número de modelo: YS-450Y

Pago y términos de envío

Cantidad de orden mínima: 1 kilogramo

Precio: $10,000 / kilogram

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina que suelda de la onda selectiva, Equipo de soldadura para despegado de PCB, Sistema de soldadura por ola integrado


Peso:	150 kilos	Modelo:	YS-450Y
Tamaño de placa de circuito impreso:	50×50~450×400 milímetros	Espesor de PCB:	0,8~3 milímetros
Altura del componente:	<100 mm arriba, <50 mm abajo	Peso del sustrato:	<5 kilogramos
Doblado del sustrato:	<0.5 mm	Capacidad del horno de estaño:	15kg
Potencia del horno de estaño:	2kW	Potencia de precalentamiento:	1kW
potencia total:	3,5 kw	Pureza:	99,999%
Capacidad de flujo:	2 L	Diámetro interno de la boca:	φ 3 mm ~ φ 20 mm
Dimensiones exteriores:	940×1280×1350 milímetros

Peso:	150 kilos
Modelo:	YS-450Y
Tamaño de placa de circuito impreso:	50×50~450×400 milímetros
Espesor de PCB:	0,8~3 milímetros
Altura del componente:	<100 mm arriba, <50 mm abajo
Peso del sustrato:	<5 kilogramos
Doblado del sustrato:	<0.5 mm
Capacidad del horno de estaño:	15kg
Potencia del horno de estaño:	2kW
Potencia de precalentamiento:	1kW
potencia total:	3,5 kw
Pureza:	99,999%
Capacidad de flujo:	2 L
Diámetro interno de la boca:	φ 3 mm ~ φ 20 mm
Dimensiones exteriores:	940×1280×1350 milímetros

Soldadura por Ola Selectiva Integrada

Soldadura Selectiva por Ola Integrada

Soluciones Avanzadas de Soldadura DIP

Supere los desafíos tradicionales de la soldadura DIP con nuestra innovadora tecnología de soldadura selectiva por ola, diseñada para los requisitos de fabricación modernos.

Ventajas Clave

Producción flexible para múltiples variedades y lotes pequeños
Soldadura en línea rápida sin necesidad de fijaciones
Costo de adquisición de equipo extremadamente bajo
Reducción de costos de uso y mantenimiento (ahorro de escoria de estaño, fundente, electricidad y consumibles)
Tasa de penetración de estaño del 100% con un rendimiento de soldadura superior al 98%
Huella compacta de aproximadamente 1 metro cuadrado

Modo de Trabajo

Durante la soldadura selectiva fuera de línea, la boquilla de soldadura permanece fija mientras la placa de circuito impreso se mueve según parámetros programados en los ejes X, Y y Z para lograr una soldadura precisa de las juntas de soldadura de la PCB.

Especificaciones Técnicas

Elementos de Especificación	YS-450Y / YS-450YT
Tamaño de Placa de Circuito Impreso Aplicable	L×W: 50×50~450×400 mm
Grosor de Placa de Circuito Impreso Aplicable	Grosor del sustrato: 0.8~3 mm / Longitud del pin: Dentro de 3 mm
Altura del Componente	Menos de 100 mm por encima del sustrato / Menos de 50 mm por debajo del sustrato
Forma y Condiciones del Sustrato	Borde de colocación del sustrato: más de 3 mm desde el borde del proceso del sustrato Peso incluyendo componentes: menos de 5 kilogramos Flexión del sustrato: menos de 0.5 mm
Horno de Estaño	Material/Capacidad: Material de aleación de titanio/15KG Potencia de capacidad del baño de estaño: 4×500W (2KW)
Potencia de Precalentamiento	Precalentamiento infrarrojo: 1KW
Potencia Total	220V AC: 3.5KW
Requisitos de N2	Pureza del nitrógeno: 99.999% Presión/Consumo: 0.5MPa / 20~30/min / 1.2 metros cúbicos
Boquilla de Fundente	Boquillas de fluido de precisión de 0.5 mm importadas de Japón
Capacidad de Fundente	2 L
Fuente de Gas	0.5-0.7Mpa
Diámetro Interior de la Boquilla	φ 3mm~φ 20mm (Tamaño personalizable)
Altura del Pico	Alineación/medición de altura automática
Control del Sistema	PC+PLC (Windows)
Software de Programación	Soporta programación para dibujo de líneas de imagen (conveniente y rápido)
Videovigilancia	Monitorización de video en tiempo real para una cómoda observación del efecto de soldadura
Fuente de Alimentación/Potencia	Monofásico 220V±10% Potencia de arranque: 3.5KW
Peso	150KG (Conteniendo estaño: 12KG)
Dimensiones Exteriores SW-450Y	L×W×H: 940×1280×1350 mm (Con pantalla)
Dimensiones Exteriores SW-450YT	L×W×H: 1110×1280×1500 mm (Excluyendo luces tricolores)
