Name: High Quality and High Efficiency Tickle Switch Insert Machine
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-W50
Price: 30 USD
Availability: InStock

Detalles del producto

Lugar de origen: Cantón, China

Nombre de la marca: YUSH

Número de modelo: YS-W50

Pago y términos de envío

Cantidad de orden mínima: 1 juego

Precio: $30,000 / set

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                high efficiency tickle switch machine, PCB depaneling machine with warranty, tickle switch insert depaneling machine


Peso:	750 kilos	Modelo:	YS-W50
Requisitos de presión:	0,6 MPa	Dirección de inserción:	0 °- 360 °, incremento
Tasa de inserción:	3,3 unidades por segundo	Velocidad teórica:	Aproximadamente 12.000 CPH
Cabeza:	1-2 herramientas	Intervalo de avance del componente:	Ancho 4,5 mm, largo 6,5 mm.
Tamaño del tablero:	Mínimo 50 mm50 mm, máximo 350 mm300 mm	Ancho de pista:	50~300 mm (ajustable)
Ángulo de cierre:	Doblado interno de 45°	Requisito de energía:	AC220V, 50/60Hz, monofásico 1.0Kw
tolerancia de espesor del PCB:	Algoritmo de compensación	Sistema de visión:	Alta precisión
Componentes principales:	PLC, motor, rodamiento, caja de cambios, motor

Peso:	750 kilos
Modelo:	YS-W50
Requisitos de presión:	0,6 MPa
Dirección de inserción:	0 °- 360 °, incremento
Tasa de inserción:	3,3 unidades por segundo
Velocidad teórica:	Aproximadamente 12.000 CPH
Cabeza:	1-2 herramientas
Intervalo de avance del componente:	Ancho 4,5 mm, largo 6,5 mm.
Tamaño del tablero:	Mínimo 50 mm50 mm, máximo 350 mm300 mm
Ancho de pista:	50~300 mm (ajustable)
Ángulo de cierre:	Doblado interno de 45°
Requisito de energía:	AC220V, 50/60Hz, monofásico 1.0Kw
tolerancia de espesor del PCB:	Algoritmo de compensación
Sistema de visión:	Alta precisión
Componentes principales:	PLC, motor, rodamiento, caja de cambios, motor

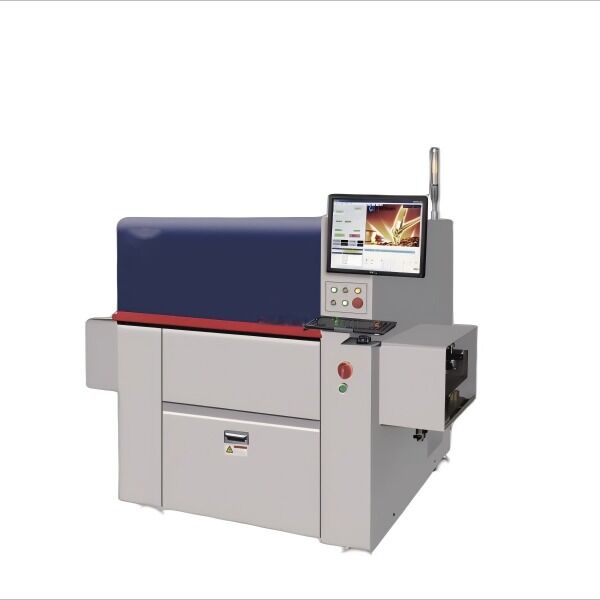

High Quality and High Efficiency Tickle Switch Insert Machine

Product Features

XY servo motor driven for high automation, ready for production within 10 minutes
0°-360° freely programmable insertion angle with 1° increments
Insertion rate up to 3.3 units per second (1 unit per stroke)
Synchronous lower cutter clamping during insertion to prevent floating
Supports standard package feeding and bulk vibrator bowl feeding
Flexible PCB transmission directions (left-right, right-left, in/out same side as SSIO)
Lower support tool with pin inspection function for quality monitoring
Real-time strength monitoring ensures 100% high-quality insertion
High precision vision system for PCB deviation correction
Intuitive software operation interface with easy programming
PCB thickness tolerance compensation algorithm
Modular options for Industry 4.0 connectivity and full traceability

Technical Specifications

Item	YS-W50
Theoretical Speed	Approx 12,000 CPH
Head	1-2 tools
Component Lead Span	W4.5mm, L6.5mm
Board Size	Min 50mm×50mm, Max 350mm×300mm
Track Width	50-300mm (Adjustable)
Clinch Angle	45° Internal Bending
Weight	Main Body, Approx 750kg
Power Requirement	AC220V, 50/60Hz, Single Phase 1.0Kw
