                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Robot de recogida y colocación SMT, Máquina SMT automática, Robot de despanelizado de PCB


Peso:	En el caso de los productos de la categoría N.	Fuerza:	10 kW
Voltaje:	220V/380V	Cantidad de la boca:	8
Capacidad del alimentador:	Alimentador de tazones (8 carriles) +58 espacios	Velocidad de colocación:	26000 virutas/hora
Componente aplicable:	0201 ~ 36 mm CI	fuente de aire:	0.5 ~ 0.8MPA
Tamaño del tablero:	50 mm x 50 mm ~ 510 mm x 460 mm	espesor del tablero:	0.8 mm~3.0 mm
Peso del tablero:	0,68 kg por debajo	Especificación del alimentador:	8 mm ~ 56 mm
Resolución de la rejilla:	5um	Precisión de repetición:	± 0.04 mm
Tamaño de la máquina:	Largo 1380 mm x ancho 2350 mm x alto 550 mm

Peso:	En el caso de los productos de la categoría N.
Fuerza:	10 kW
Voltaje:	220V/380V
Cantidad de la boca:	8
Capacidad del alimentador:	Alimentador de tazones (8 carriles) +58 espacios
Velocidad de colocación:	26000 virutas/hora
Componente aplicable:	0201 ~ 36 mm CI
fuente de aire:	0.5 ~ 0.8MPA
Tamaño del tablero:	50 mm x 50 mm ~ 510 mm x 460 mm
espesor del tablero:	0.8 mm~3.0 mm
Peso del tablero:	0,68 kg por debajo
Especificación del alimentador:	8 mm ~ 56 mm
Resolución de la rejilla:	5um
Precisión de repetición:	± 0.04 mm
Tamaño de la máquina:	Largo 1380 mm x ancho 2350 mm x alto 550 mm

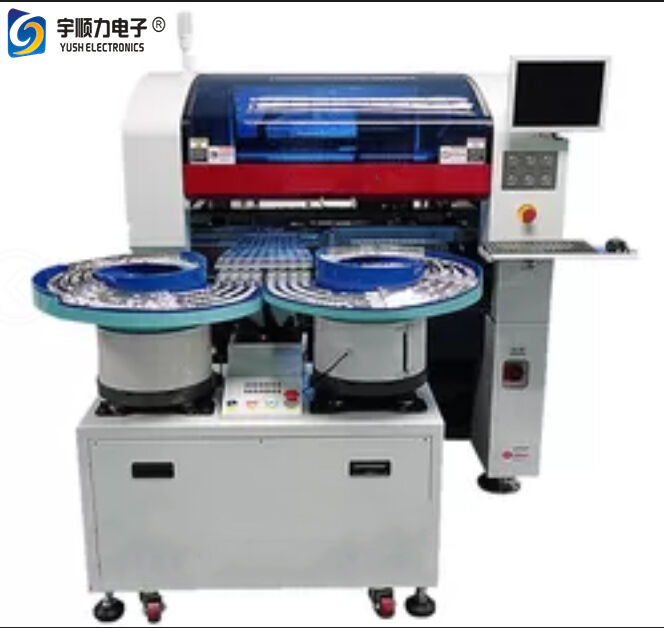

Robot de recogida y colocación multifuncional SMT / Máquina SMT automática

SMT Robot de recogida y colocación multifuncional / Máquina SMT automática

El YS-CPM-II T ofrece un sistema de colocación flexible especialmente diseñado para productos de iluminación LED y retroiluminación de pantallas LCD medianas a grandes.puede manejar simultáneamente las tareas de colocación de componentes de lentes y chips.

Información básica

Función:Lente de montaje
Cuantidad de boquilla:8
Capacidad del alimentador:El sistema de alimentación de cuencos (8 carriles) + 58 ranuras
Velocidad de colocación:26,000 Chips/H
Componente aplicable:0201 ~ 36 mm IC

Especificaciones técnicas

Especificación	Detalles
Fuente de aire	0.5 ~ 0.8Mpa
Escaneo de alineación	Para centrar
Componente aplicable	Desde el pequeño chip de 0201 hasta el gran componente de 30 mm con varios de resistores y condensadores, IC, BGA, lentes LED, placa LED
Tamaño del tablero	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
espesor del tablero	0.8 mm~3.0 mm
Peso del tablero	0.68Kg por debajo
Sistema de control	Windows 7 plataforma de control de la interfaz en chino e inglés
Capacidad del alimentador	16 Columnas
Especificación del alimentador	8 mm ~ 56 mm
Resolución de la rejilla	5um
Peso	1850 kg
Duración de la pista	de una longitud igual o superior a 80 mm
Repetir la exactitud	± 0,04 mm
El poder	El valor de las emisiones de CO2
El camino del contrachapado	Lado a lado, arriba y abajo
Velocidad de colocación	26000 cph
Mecanismo de transmisión de PCB	Tres frases
Cantidad de boquilla	8
Tamaño de la máquina	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Tamaño de la lente	5 ~ 30 mm

Características clave

Base de alta rigidez, precisión y estabilidad:La base y el eje Y se fabrican por diseño integrado, el eje X utiliza una aleación de aluminio de alta dureza y es suprimida en forma por una máquina de moldeo.
Eje X/Y de alta velocidad, alta precisión y larga duración:Cuenta con guías de rodadura THK de Japón, motores lineales Sanyo y regla de rejilla Renishaw para una precisión de movimiento excepcional.
Plataforma avanzada de vibración auto-investigada:El alimentador de tazón vibra los componentes en 8 carriles para su colocación simultánea, equipado con sensores precisos para evitar atascos y averías.
Cabeza de trabajo de alta precisión:Hecho de aluminio de grado de aviación con micro motor servo japonés y riel de guía IKO para movimiento de eje Z de alta velocidad y alta precisión.
Cámara de escaneo con excelente rendimiento:Utiliza una cámara de escaneo lineal BASLER de Alemania con fuentes de luz en forma de anillo OSRAM para obtener imágenes óptimas.
Cuchillo de corte automático de cinta de plástico:Hecho de acero de primer nivel para una vida útil prolongada y un funcionamiento confiable.
Conveyor de tablero multifunción:Dispone de sujeción superior, inferior y lateral de la tabla con ajuste flexible.
