Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de eliminación de paneles de PCB totalmente automática, impresora visual de alta eficiencia, Máquina de desmontaje de PCB YS-12


Peso:	1500KG	Voltaje:	220V
Tamaño mínimo:	520x300 mm	Tamaño máximo:	1500x750 mm
Tamaño mínimo del PCB:	50X50mm	Tamaño máximo de PCB:	1200x350mm
Espesor de PCB:	0.4-6 mm	Pcb Warpage es una página de circuito impreso:	<1%
velocidad de transporte:	Máximo 1500 mm/s	Velocidad de impresión:	10-200 mm/seg
Presión de impresión:	0,5-25 kg	Repetir precisión de posición:	±0.015mm
Precisión de impresión:	± 0,025 mm	Tipo de cámara:	130 megapíxeles
Temperatura de trabajo:	-20 ℃ -45 ℃

Peso:	1500KG
Voltaje:	220V
Tamaño mínimo:	520x300 mm
Tamaño máximo:	1500x750 mm
Tamaño mínimo del PCB:	50X50mm
Tamaño máximo de PCB:	1200x350mm
Espesor de PCB:	0.4-6 mm
Pcb Warpage es una página de circuito impreso:	<1%
velocidad de transporte:	Máximo 1500 mm/s
Velocidad de impresión:	10-200 mm/seg
Presión de impresión:	0,5-25 kg
Repetir precisión de posición:	±0.015mm
Precisión de impresión:	± 0,025 mm
Tipo de cámara:	130 megapíxeles
Temperatura de trabajo:	-20 ℃ -45 ℃

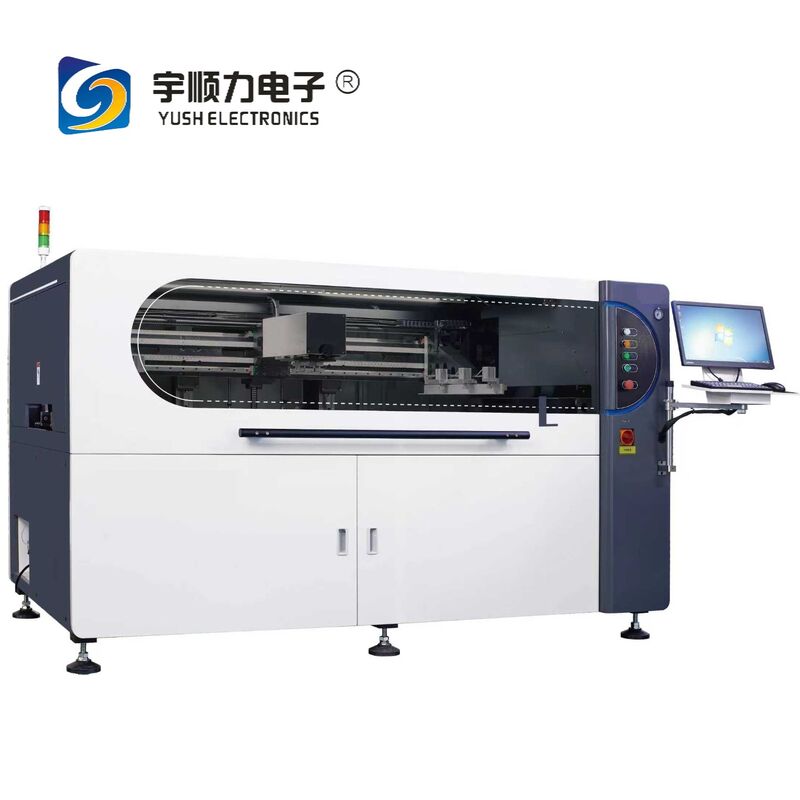

Impresora visual de alta eficiencia totalmente automática YS-12

La máquina de impresión visual totalmente automática YS-12 está diseñada para mini LED, impresión de semiconductores y aplicaciones de nuevas energías.25 mm de ancho con espaciamiento igual, y requisitos de procesos de alta precisión.

Especificaciones técnicas

Cuadros de pantalla

Parámetro	Especificación
Tamaño mínimo	Para las máquinas de la categoría 84
Tamaño máximo	Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II.
El grosor	20 a 40 mm
Modo de posición de plantillas	Posicionamiento manual

Parámetros de las placas de PCB

Parámetro	Especificación
Tamaño mínimo del PCB	Las demás:
Tamaño máximo del PCB	Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II.
espesor del PCB	0.4-6 mm
Pintura de la superficie de los PCB	< 1%
Aclaramiento de los bordes de la placa de PCB	2.5 mm
Altura del tablero	25 mm
Alturas de transporte	Las demás partidas
Velocidad de transporte	Max 1500 mm/s Programable
Modo de transporte	Carril de transporte de una sección
Peso máximo de las placas de PCB	7 kg
Dirección de transporte	Izquierda-derecha; derecha-izquierda; izquierda-izquierda; derecha-derecha

Parámetros de impresión

Parámetro	Especificación
Velocidad de impresión	10-200 mm/seg
Presión de impresión	0.5 a 25 kg
Modo de impresión	Impresión con una sola o dos exprimirías
Distancia de liberación	0 a 20 mm
Modo de interrupción	Desmontaje en tres etapas
Tipo de excavadora	Las condiciones de ensayo de las pruebas de ensayo se determinarán en función de las condiciones de ensayo de las pruebas.
Velocidad de liberación	0-20 mm/seg

Precisión de la impresión

Parámetro	Especificación
Precisión de posición de repetición	± 0,015 mm
Precisión de la impresión	± 0,025 mm
Tiempo de ciclo (excluida la limpieza)	< 15 segundos
Tiempo de cambio	< 5 minutos

Parámetros de limpieza

Parámetro	Especificación
Trazo de limpieza	Generación automática
Posición de limpieza	Limpieza adecuada
Velocidad de limpieza	10-200 mm/seg
Consumo de líquido de limpieza	Auto y ajustable manualmente
Consumo de papel de limpieza	Auto y ajustable manualmente

Parámetros de la imagen

Parámetro	Especificación
VAL del CCD	10 × 8 mm
Tipo de cámara	Cámara digital de 130 megapíxeles
Sistema de cámaras	Estructura de las opciones de bloqueo / cierre
Tiempo de ciclo de la cámara	150 ms
Tamaño de la marca	0.1 a 6 mm
Mantente alejado Número	Máximo: 1 pieza
Número de marca	Máximo: 4 piezas
Detección 2D	Detección de estaño bajo/impresión ausente/estaño continuo

Configuración funcional

Control de seguridad:Puerta abierta para detener, alarma anormal
Interfaz de usuario inteligenteInterfaz completamente nueva, operación de tecla de acceso directo
Configuración de permisos:Niveles de acceso de operador, técnico e ingeniero libremente configurables
Sistema MES estándar:Soluciones de la Industria 4.0 personalizadas, registro de SOP, carga de datos de equipos
Conexión SPI:Compensación automática de desplazamiento, menor detección de estaño, limpieza automática de malla de acero
Sistema de trazabilidad:Código de escaneo de la cámara, compatible con tamaños de 2,5×2,5-8×8 mm

Requisitos de instalación y sitio

Parámetro	Especificación
Peso de la máquina	1500 kg de peso
Fuente de alimentación principal	AC: 220±10V; 50/60Hz, 3,5KW con corriente estable y fuente de alimentación
Cables de tierra	El equipo requiere conexión a tierra separada
Tipo de enchufe	Inglés SS145 (13A)
Fuente principal de suministro de aire	4.0-6kgf/cm2 fuente de gas industrial, diámetro recto de las vías respiratorias de 8 mm

Medio ambiente de funcionamiento

Parámetro	Especificación
Temperatura de trabajo	-20 °C a 45 °C
Ambiente de trabajo Humedad	Entre el 30% y el 60%
Protección electrostática	Protección electrostática de conexión a tierra ESD
