Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Impresora de pasta de soldadura de alta precisión, impresora de PCB totalmente automática, máquina de pasta de soldar YS-GT


Peso:	1100kg	Tamaño máximo de la placa:	510510 mm (actualización opcional a: 610510 mm)
Tamaño mínimo del tablero:	50*50mm	velocidad de transporte:	Se aplicarán las siguientes medidas:
Velocidad de impresión:	10 ~ 200 mm/seg	Presión de impresión:	0,5~20Kg
Fuente de energía:	AC:220±10%,50/60Hz 2,2KW	Dimensión de la máquina:	En el caso de los vehículos de motor
Presión de aire:	4 a 6 kgf/cm2	Temperatura de funcionamiento:	-20 ℃ ~+45 ℃
Repetir precisión de posición:	±10um@6σ,CPK≥2.0	Precisión de impresión:	±18um@6σ,CPK≥2.0
espesor del tablero:	0.4~6m m	peso máximo de la tabla:	5 kilos
longitud de la máquina:	1240(largo)mm

Peso:	1100kg
Tamaño máximo de la placa:	510510 mm (actualización opcional a: 610510 mm)
Tamaño mínimo del tablero:	50*50mm
velocidad de transporte:	Se aplicarán las siguientes medidas:
Velocidad de impresión:	10 ~ 200 mm/seg
Presión de impresión:	0,5~20Kg
Fuente de energía:	AC:220±10%,50/60Hz 2,2KW
Dimensión de la máquina:	En el caso de los vehículos de motor
Presión de aire:	4 a 6 kgf/cm2
Temperatura de funcionamiento:	-20 ℃ ~+45 ℃
Repetir precisión de posición:	±10um@6σ,CPK≥2.0
Precisión de impresión:	±18um@6σ,CPK≥2.0
espesor del tablero:	0.4~6m m
peso máximo de la tabla:	5 kilos
longitud de la máquina:	1240(largo)mm

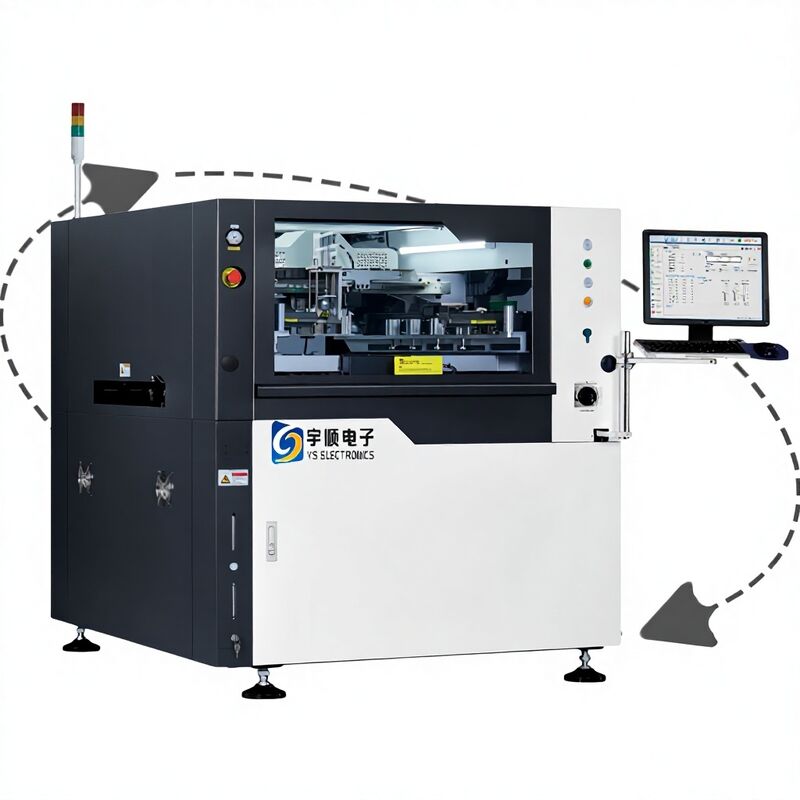

YS-GT Impresora de Pasta de Soldar Totalmente Automática de Alta Precisión para PCB

Impresora de pasta de soldadura totalmente automática de alta precisión YS-GT para PCB

La impresora de pasta de soldadura totalmente automática YS-GT ofrece una precisión y eficiencia excepcionales para aplicaciones de ensamblaje de PCB, con automatización avanzada y características de rendimiento robustas.

Especificaciones de rendimiento de la máquina

Parámetro	Especificación
Precisión de posición de repetición	± 10 μm @6σ, CPK≥2.0
Precisión de impresión	± 18 μm @6σ, CPK≥2.0
NCP-CT (excepto limpieza e impresión)	< 7,5 segundos
HCP-CT (incluida la limpieza y la impresión)	Las demás partidas
Proceso CT	4 minutos
Línea de transferencia CT	2 minutos

Parámetros de procesamiento del sustrato

Parámetro	Especificación
Tamaño máximo del tablero	Se aplicará una presión de 5 °C a la superficie de la cubierta de ensayo.
Tamaño mínimo del tablero	Las demás:
espesor del tablero	0.4 ~ 6 mm
Rango mecánico de cámara	528×510 mm
Peso máximo del tablero	5 kilos
Espacio libre entre los bordes de la tabla	2.5 mm
Altura del tablero	23 mm Más allá de los elementos de la ficha de rasgo
Velocidad de transporte	Las demás partidas
Velocidad máxima de transporte	Control segmentado, 1500 mm/s (máximo)
Dirección del transporte	Una etapa

Parámetros de impresión

Parámetro	Especificación
Velocidad de impresión	10 ~ 200 mm/seg
Presión de impresión	0.5 ~ 20Kg
Modo de impresión	Una vez/dos veces
Tipo de excavadora	Las medidas de ensayo deben tener un valor de ensayo equivalente a la medida de las medidas de ensayo.
- ¿Qué es eso?	0 ~ 20 mm
Velocidad instantánea	0 ~ 20 mm/seg
Tamaño del marco de la plantilla	470×370mm~737×737mm
Método de posicionamiento de las mallas de acero	Posicionamiento automático en dirección Y

Parámetros de limpieza

Parámetro	Especificación
Sistema de limpieza	Seco, húmedo, vacío tres modos
Limpieza de alta velocidad	Limpieza integrada y de tejido
Sistema de limpieza	Tipo de pulverización lateral
Trazo de limpieza	Generación automática
Posición de limpieza	Limpieza de los puestos
Velocidad de limpieza	10-200 mm/seg
Consumo de líquido de limpieza	Auto y ajustable manualmente
Consumo de papel de limpieza	Auto y ajustable manualmente

Parámetros del sistema de visión

Parámetro	Especificación
VAL del CCD	10 × 8 mm
Tipo de cámara	130 mil CCD cámara digital
Sistema de cámaras	Estructura óptica de bloqueo/desbloqueo
Tiempo de ciclo de la cámara	100 ms
Tipos de marcas fiduciarias	Cuadrados, redondos, de diamante, cruzados, de almohadilla y de perfil
Tamaño de la marca	0.1 a 6 mm
Número de marca	Max: 4 piezas
No te acerques al número.	Max: 1 piezas

Parámetros técnicos de la máquina

Parámetro	Especificación
Fuente de energía	AC: 220 ± 10%, 50/60Hz 2,2KW
Presión del aire	4 a 6 kgf/cm2
Consumo de aire	Aproximadamente 5L/min
Temperatura de funcionamiento	-20°C~+45°C
Humedad del ambiente de trabajo	30% ~ 60%
Dimensión de la máquina (sin luz de la torre)	En el caso de los vehículos de motor
Duración de la máquina	1240 ((L) mm
Ancho de la máquina	1410 ((W) mm
Peso aproximado de la máquina	Aproximadamente: 1100Kg
Requisitos para el soporte de carga del equipo	650 kg/m2

Modelo y dimensiones del equipo

Modelo de equipo: YS-GT

El tamaño: 1240 ((L) × 1410 ((W) × 1500 ((H) mm

Requisitos de suministro de energía y gas

Fuente de alimentación principal: CA: 220 ± 10%, 50/60HZ fuente de alimentación estable de 3 kW con corriente nominal, tipo de enchufe: sistema británico.

Suministro principal de gas: Una fuente de gas industrial estable con una presión de 4,0-6 kgf/cm2.La articulación trasera sólo tiene que coincidir con el tamaño de la tubería de gas.

Peso de la máquina: aproximadamente 1100Kg

Medio ambiente de uso del equipo

Temperatura del taller: -20°C~+45°C
Humedad del taller: 30-60%
Protección contra la electricidad estática: se requiere conexión a tierra ESD y protección contra la electricidad estática
Capacidad de carga del suelo: si el equipo no se utiliza en un suelo plano, por favor preste atención a la capacidad de carga del suelo que se hunde, que debe ser ≥ 650 kg/m2.
