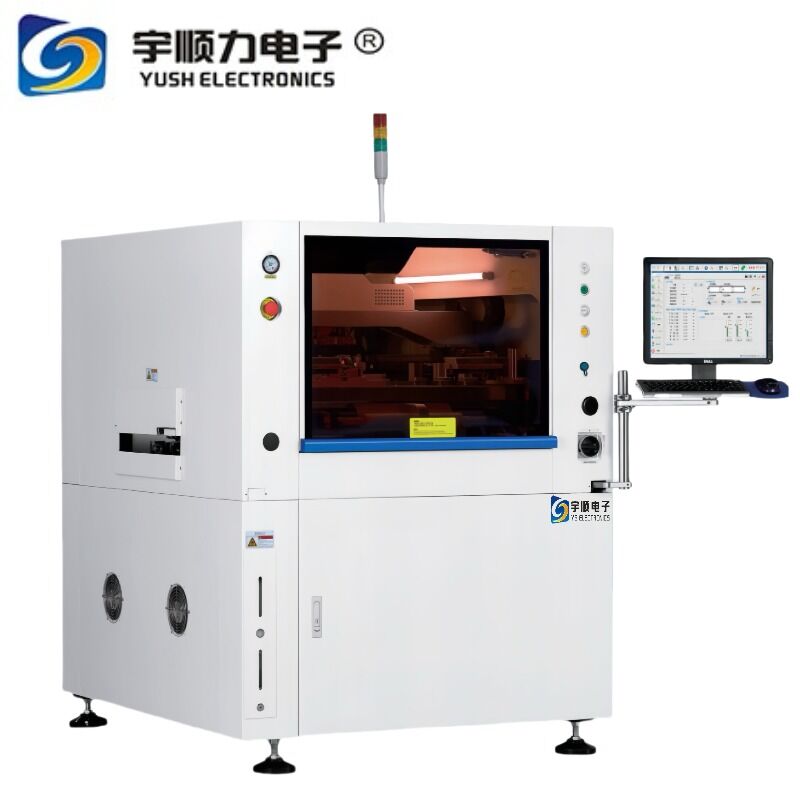

Name: Impresora de pasta de soldar totalmente automática YS-G9 Blanca
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-G9
Price: 10.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: Jiangsu, China

Nombre de la marca: YUSH

Número de modelo: YS-G9

Pago y términos de envío

Cantidad de orden mínima: 1 juego

Precio: $10,000-10,900 / set

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Impresora de pasta de soldadura totalmente automática, Impresora de pasta de soldar YS-G9, Máquina de desmontaje de PCB con garantía


Peso:	1000 kilogramos	Tamaño máximo de la placa:	450*340 mm
velocidad de transporte:	900±40m m	Velocidad de impresión:	10 ~ 200 mm/seg
Fuente de energía:	AC:220 ± 10%,50/60Hz 2,2KW	Dimensión de la máquina:	1530 ((H) mm
longitud de la máquina:	1172 ((L) mm	Ancho de la máquina:	1385 ((W) mm
Temperatura de funcionamiento:	-20 ℃ ~+45 ℃	Repetir precisión de posición:	±10um@6 σ,CPK≥2.0
Precisión de impresión:	±18um@6 σ,CPK≥2.0	espesor del tablero:	0.4~6m m
peso máximo de la tabla:	3 kilos	Presión de aire:	4 a 6 kgf/cm2
Consumo de aire:	Aproximadamente 5L/min

Peso:	1000 kilogramos
Tamaño máximo de la placa:	450*340 mm
velocidad de transporte:	900±40m m
Velocidad de impresión:	10 ~ 200 mm/seg
Fuente de energía:	AC:220 ± 10%,50/60Hz 2,2KW
Dimensión de la máquina:	1530 ((H) mm
longitud de la máquina:	1172 ((L) mm
Ancho de la máquina:	1385 ((W) mm
Temperatura de funcionamiento:	-20 ℃ ~+45 ℃
Repetir precisión de posición:	±10um@6 σ,CPK≥2.0
Precisión de impresión:	±18um@6 σ,CPK≥2.0
espesor del tablero:	0.4~6m m
peso máximo de la tabla:	3 kilos
Presión de aire:	4 a 6 kgf/cm2
Consumo de aire:	Aproximadamente 5L/min

Impresora de pasta de soldar totalmente automática YS-G9 Blanca

Impresora de Pasta de Soldar Totalmente Automática YS-G9

Especificaciones de Rendimiento de la Máquina

Parámetro	Especificación
Precisión de Reposicionamiento	±10 µm @ 6σ, CPK ≥ 2.0
Precisión de Impresión	±18 µm @ 6σ, CPK ≥ 2.0
Tiempo de Ciclo NCP (excluyendo limpieza/impresión)	7 segundos
Tiempo de Ciclo HCP (incluyendo limpieza/impresión)	18 segundos por pieza
Tiempo de Ciclo de Proceso	4 minutos
Tiempo de Ciclo de Línea de Transferencia	2 minutos

Parámetros de Procesamiento de Sustratos

Parámetro	Especificación
Tamaño Máximo de Placa	450 × 340 mm
Tamaño Mínimo de Placa	50 × 50 mm
Grosor de la Placa	0.4 - 6 mm
Rango Mecánico de la Cámara	450 × 340 mm
Peso Máximo de la Placa	3 kg
Separación del Borde de la Placa	2.5 mm
Altura de la Placa	15 mm más allá del pin de elementos de trazado
Velocidad de Transporte	900 ± 40 mm/s
Velocidad Máxima de Transporte	1500 mm/s (control segmentado)
Dirección de Transporte	Riel de guía de transporte de una sección/Una etapa

Parámetros de Impresión

Parámetro	Especificación
Velocidad de Impresión	10 - 200 mm/seg
Presión de Impresión	0.5 - 10 kg
Modo de Impresión	Una/Dos veces
Tipo de Rasqueta	Goma/Hoja de rasqueta (ángulo 45/55/60)
Separación (Snap-off)	0 - 20 mm
Velocidad de Separación (Snap Speed)	0 - 20 mm/seg
Tamaño del Marco de Plantilla	470 × 370 mm - 737 × 737 mm (Grosor: 20-40 mm)
Modo de Posicionamiento de Malla de Acero	Posicionamiento automático en dirección Y

Parámetros de Limpieza

Parámetro	Especificación
Sistema de Limpieza	Tres modos: Seco, Húmedo, Vacío
Limpieza de Alta Velocidad	Limpieza integrada y entrelazada
Tipo de Sistema de Limpieza	Tipo de pulverización lateral
Carrera de Limpieza	Generación automática
Posición de Limpieza	Pre-limpieza
Velocidad de Limpieza	10 - 200 mm/seg
Consumo de Fluido de Limpieza	Ajustable automática y manualmente
Consumo de Papel de Limpieza	Ajustable automática y manualmente

Especificaciones de la Máquina

Parámetro	Especificación
Fuente de Alimentación	CA: 220V ±10%, 50/60Hz, 2.2KW
Presión de Aire	4 - 6 kgf/cm²
Consumo de Aire	Aproximadamente 5 L/min
Temperatura de Operación	-20°C a +45°C
Humedad del Entorno de Trabajo	30% - 60%
Dimensiones de la Máquina (sin torre de luz)	1530(A) × 1172(L) × 1385(P) mm
Peso de la Máquina	Aproximadamente 1000 kg
Requisitos de Carga de Soporte del Equipo	650 kg/m²

Detalles del Equipo

Modelo del Equipo: YS-G9
Dimensiones: 1172(L) × 1385(P) × 1530(A) mm
Fuente de Alimentación Principal: CA: 220V ±10%, 50/60Hz, fuente de alimentación estable de 3KW con corriente nominal, enchufe de sistema británico
Suministro de Gas Principal: Fuente de gas industrial estable con presión de 4.0-6 kgf/cm², diámetro de tubería 6mm/8mm/10mm/12mm con junta frontal universal
Peso de la Máquina: Aproximadamente 1000 kg

Entorno de Uso del Equipo

Temperatura del Taller: -20°C a +45°C
Humedad del Taller: 30% - 60%
Protección contra Electricidad Estática: Se requiere conexión a tierra ESD y protección contra electricidad estática
Capacidad de Carga del Suelo: Debe ser ≥ 650 kg/m² (preste atención al hundimiento del suelo si no está en una superficie plana)
