Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de soldadura de pasta para impresoras de plantillas SMT, Impresora automática de plantillas de PCB, máquina de soldadura con garantía


Peso:	1000 kilogramos	Fuerza:	10 kW
Voltaje:	220 V, 110 V, CA: 220 ± 10 %, 50/60 Hz	Dimensiones:	115813621463 milímetros
Tamaño máximo de PCB:	400*340 milímetros	Tamaño mínimo del PWB:	50*50 milímetros
Espesor de PCB:	0.4-6 milímetros	Peso máximo de los PCB:	3 kilos
Liquidación del PWB:	15 mm	Presión del enjugador:	0,5-10 kilogramos
Velocidad del enjugador:	10-200 mm/s	Precisión repetida:	±0,01mm
Precisión de impresión:	±0.025 milímetro	Tiempo de ciclo:	<8 segundos
Suministro de aire:	4-6 kgf/cm2

Peso:	1000 kilogramos
Fuerza:	10 kW
Voltaje:	220 V, 110 V, CA: 220 ± 10 %, 50/60 Hz
Dimensiones:	115813621463 milímetros
Tamaño máximo de PCB:	400*340 milímetros
Tamaño mínimo del PWB:	50*50 milímetros
Espesor de PCB:	0.4-6 milímetros
Peso máximo de los PCB:	3 kilos
Liquidación del PWB:	15 mm
Presión del enjugador:	0,5-10 kilogramos
Velocidad del enjugador:	10-200 mm/s
Precisión repetida:	±0,01mm
Precisión de impresión:	±0.025 milímetro
Tiempo de ciclo:	<8 segundos
Suministro de aire:	4-6 kgf/cm2

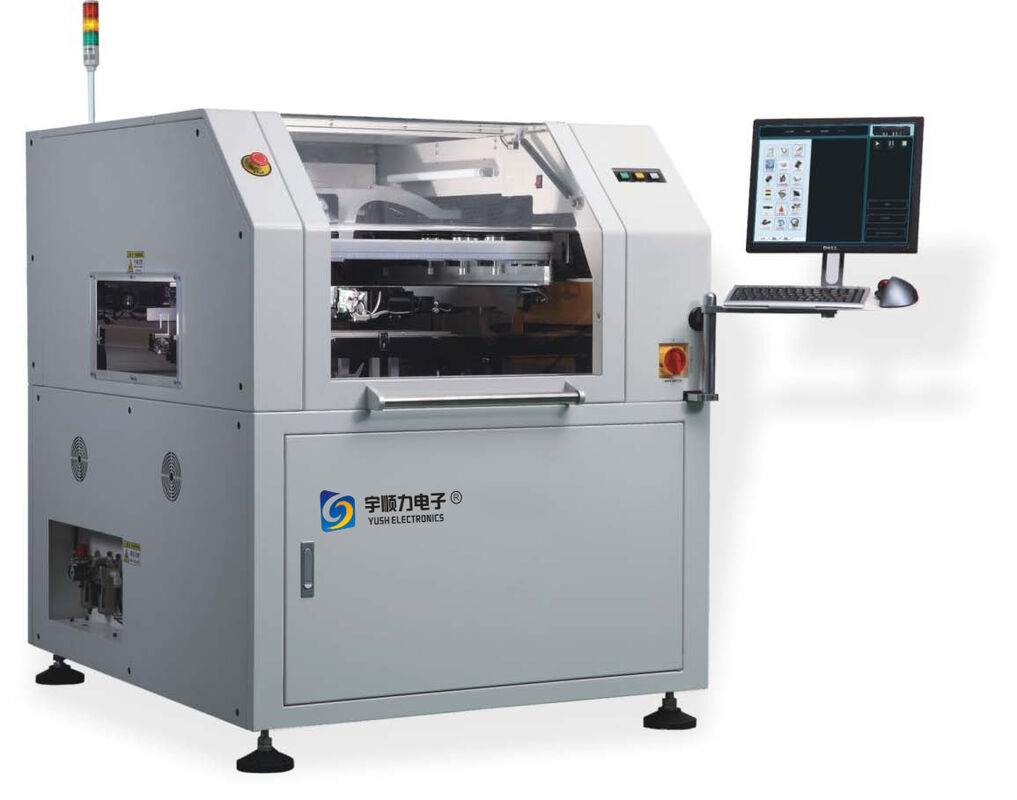

Impresora automática de plantillas SMT/máquina de pasta de soldadura

Resumen del producto

Sistema de impresión automática de plantillas de alta precisión para la aplicación de pasta de soldadura en procesos de ensamblaje de PCB SMT.

Especificaciones técnicas

Parámetro	Especificación
Modelo	YS-G5
Tamaño máximo de los PCB	Cubiertas y cubiertas
Tamaño mínimo del PCB	Las demás:
espesor del PCB	0.4 a 6 mm
Peso máximo	3 kilos
Acceso a los PCB	de una longitud igual o superior a 15 mm
Tipo de sujeción de PCB	Clip de borde flexible aplanado en la parte superior (borda superior manual)
Apoyo para PCB	Dedo magnético/bloque de altura igual/plataforma de ajuste manual
Etapa del transportador	Esquinas de guía de una sola pieza
Dirección de transporte	Izquierda-derecha/derecha-izquierda/izquierda-izquierda/derecha-derecha
Ajuste de la anchura del transportador	Auto.
Tipo de excavadora	Escudero/raspador de acero (ángulo 45/55/60°), definido por el usuario
Control de presión automático	0.5 a 10 kg
Duración del excavador	L=280 mm, definido por el usuario
Velocidad del excavador	10-200 mm/seg
Dirección de movimiento	Movimiento del eje Y
Exactitud repetida	± 0,01 mm
Precisión de la impresión	± 0,025 mm
Tiempo del ciclo	< 8 segundos (excluido el tiempo de impresión y limpieza)
Tipo de marca fiduciaria	Punto de referencia de forma estándar, imagen personalizada
Tamaño de la marca fiduciaria	0.5-4 mm
Número de marca	Sistemas de posicionamiento de referencia de 2 o 4 marcas
La búsqueda de la marca	Automático
Tipo de separación	Normal/vacío
Velocidad de separación	0-20 mm/s
Distancia de separación	0 a 20 mm
Tipo de limpieza	Refuerzo de la adsorción al vacío; tres modos de secado, humedad y vacío
Cabeza de limpieza	Material antiabrasivo
Dirección de movimiento	Movimiento del eje Y
Cambio de producto	3 minutos
Configuración del nuevo producto	< 5 minutos
Sistema de funcionamiento	Windows XP/Win 7 también
Suministro de aire	Entre 4 y 6 kgf/cm2
Fuente de alimentación	AC220 ± 10% 50/60Hz 2.5KW
Peso	1 000 kg
Tamaño único	Las medidas siguientes se aplicarán:
Tamaño de empalme	/

Características clave

Impresión automática de alta precisión con una precisión de ±0,025 mm
Tiempo de ciclo rápido inferior a 8 segundos para el rendimiento máximo
Ajuste automático del ancho del transportador y reconocimiento de la marca fiduciaria
Sistema de limpieza en tres modos (seco, húmedo y al vacío)
Cambio rápido de producto en menos de 3 minutos
Manipulación flexible de PCB de varios tamaños y espesores

Embalaje y entrega

Embalado de forma segura en cajas de madera para un envío y entrega internacionales seguros.

Industria de las aplicaciones

Ideal para la fabricación de productos electrónicos, montaje de PCB, líneas de producción SMT y sistemas automatizados de colocación de componentes electrónicos.
