Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                cortador láser de plantillas de chapa metálica, máquina láser de despegado de PCB, máquina de corte de plantillas con garantía


Peso:	1500 kilogramos	Fuerza:	10 kW
Voltaje:	220V/380V	Dimensiones:	L1680W1500H1630mm
Potencia nominal:	2kW	Potencia máxima:	6kW
Precisión de la plataforma:	± 3 μm	Repetibilidad de la plataforma:	± 1.5 μm
Velocidad de la plataforma:	≤300 mm/segundo	Detección de ubicación:	0.1 μm
Cortar la gama:	X 600 mm * Y 600 mm	tamaño de la mesa:	X 620 mm * Y 620 mm
Espesor de corte:	≤0.5 mm	Diámetro de foco:	25-30 μm
potencia del láser:	50W	Longitud de onda:	1070mm
Peso láser:	20kg

Peso:	1500 kilogramos
Fuerza:	10 kW
Voltaje:	220V/380V
Dimensiones:	L1680W1500H1630mm
Potencia nominal:	2kW
Potencia máxima:	6kW
Precisión de la plataforma:	± 3 μm
Repetibilidad de la plataforma:	± 1.5 μm
Velocidad de la plataforma:	≤300 mm/segundo
Detección de ubicación:	0.1 μm
Cortar la gama:	X 600 mm * Y 600 mm
tamaño de la mesa:	X 620 mm * Y 620 mm
Espesor de corte:	≤0.5 mm
Diámetro de foco:	25-30 μm
potencia del láser:	50W
Longitud de onda:	1070mm
Peso láser:	20kg

Máquina de corte láser de plantillas de chapa metálica YS-SL6060

Máquina de Corte por Láser para Chapa Metálica YS-SL6060

Sistema de corte por láser de fibra de alto rendimiento diseñado para la fabricación de plantillas de chapa metálica de precisión y la producción de plantillas SMT.

Características Clave

Innovadora Recolección de Residuos: Sistema avanzado de eliminación de virutas, escoria y polvo de hierro que mejora la estabilidad y la vida útil del equipo
Láser de Fibra de Alta Potencia: Tecnología láser de estado sólido bombeado por semiconductores para un corte eficiente de diversos materiales metálicos
Soluciones de Proceso Personalizadas: Diseño de fijación profesional adaptable a múltiples tamaños y formas de materiales

Descripción del Equipo

Nombre de la Máquina	Máquina de corte de chapa metálica por láser de alta velocidad
Modelo	YS-SL6060
Aplicaciones	Plantillas SMT, piezas metálicas de precisión
Color de la Máquina	Blanco cremoso
Peso Total	Aproximadamente 1500KG
Dimensiones Físicas	L1680 × W1500 × H1630mm
Plataforma	Base de granito con alta estabilidad y fiabilidad
Potencia Total	Nominal: 2KW, Pico: 6KW

Especificaciones Técnicas

Precisión de Posicionamiento de la Plataforma	±3μm
Repetibilidad de la Plataforma	±1.5μm
Velocidad de la Plataforma	≤300mm/S
Variabilidad de Detección de Ubicación	0.1μm
Rango de Corte	X 600mm × Y 600mm
Tamaño de la Mesa	X 620mm × Y 620mm
Espesor de Corte	≤0.5mm (valor de referencia)
Diámetro del Enfoque	25-30μm
Mejor Efectividad de Corte	Hasta 9400 aperturas sintéticas/hora, 13000-14000 aperturas estándar/hora

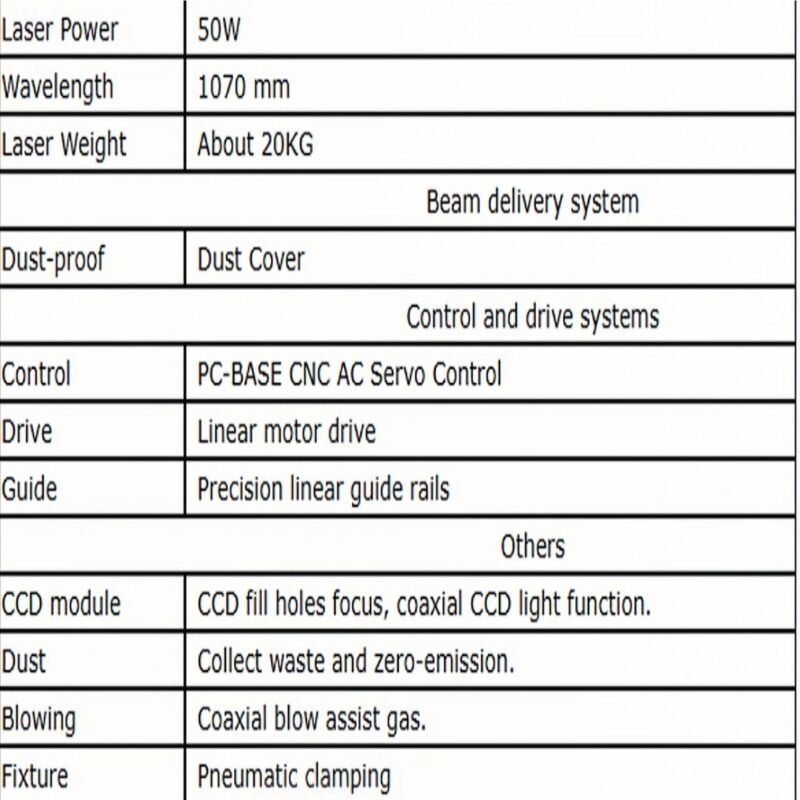

Especificación de Configuración

Potencia del Láser	50W
Longitud de Onda	1070nm
Peso del Láser	Aproximadamente 20KG
Sistema de Entrega del Haz	Cubierta Antipolvo
Sistema de Control	Control CNC AC de Servomotor Basado en PC
Sistema de Accionamiento	Accionamiento por motor lineal
Sistema de Guía	Guías lineales de precisión
Módulo CCD	Enfoque de orificios de relleno CCD, función de luz CCD coaxial
Recolección de Polvo	Recoge residuos y cero emisiones
Sistema de Soplado	Gas de asistencia de soplado coaxial
Fijación	Sujeción neumática

Sistema de Software

Sistema de Software	Marca YUSH
Idioma	Chino/Inglés
Entorno de Aplicación	Windows XP
Formato de Archivo	DXF, CNC
Monitoreo de Implementación	Tiempo de corte, número de orificios cortados, gas auxiliar, estado de corte

Características del Software:

Soporte CNC para apertura directa de documentos, archivos DXF, archivos Gerber con operaciones de selección, rotación y espejo
Soporte para el establecimiento de diferentes bases de datos de parámetros de corte para diversos espesores de acero
Capacidades de optimización de rutas de documentos
Funcionalidad de registro y consulta automática de miembros de corte

Requisitos Ambientales

Requisitos de Alimentación: Regulador (AC 220V monofásico 10KVA) con fluctuaciones de voltaje no superiores a ±5%
Requisitos de Puesta a Tierra: Tierra independiente y estable sin interferencias (línea de tierra de 6mm²)
Condiciones Ambientales: Suministro de oxígeno puro, gas libre de aceite, temperatura ambiente 24-26°C, humedad relativa inferior al 60%, ambiente limpio
