                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Partes de máquinas de corte por láser de FPCB, Partes de repuesto para máquinas de desmontaje de PCB, componentes de corte láser multifunción


Peso:	3500 kg	Fuerza:	10 kW
Voltaje:	220V, 110V	Longitud de onda láser:	355 nm
potencia del láser:	10W	Formato de procesamiento máximo:	610 mm x 500 mm
Velocidad de la plataforma XY:	50m/min	Precisión de posicionamiento:	±3um
Repetibilidad:	±1um	Precisión del sistema:	± 20um
Rango de escaneo del galvanómetro:	50 mm x 50 mm	Espesor de corte:	<1mm>
Fuente de alimentación:	CA 220 V 50 Hz/2,2 KW; trifásico 380V 50Hz / 5.5KW	Presión de aire de trabajo:	516m3/h
Dimensiones:	1818 mm x 2317 mm x 1550 mm

Peso:	3500 kg
Fuerza:	10 kW
Voltaje:	220V, 110V
Longitud de onda láser:	355 nm
potencia del láser:	10W
Formato de procesamiento máximo:	610 mm x 500 mm
Velocidad de la plataforma XY:	50m/min
Precisión de posicionamiento:	±3um
Repetibilidad:	±1um
Precisión del sistema:	± 20um
Rango de escaneo del galvanómetro:	50 mm x 50 mm
Espesor de corte:	<1mm>
Fuente de alimentación:	CA 220 V 50 Hz/2,2 KW; trifásico 380V 50Hz / 5.5KW
Presión de aire de trabajo:	516m3/h
Dimensiones:	1818 mm x 2317 mm x 1550 mm

Máquina de corte con láser multifunción piezas de repuesto para mayoristas.

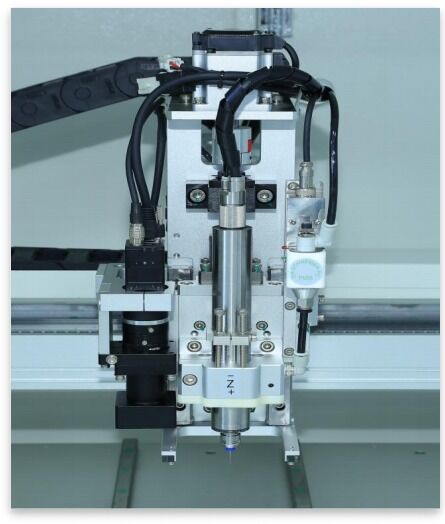

Máquina de corte con láser multifunción FPCB YSVC-650

La marca YUSH Technology es un fabricante de instrumentos premium especializado en máquinas de corte con láser ultravioleta FPC.RF, y materiales delgados de madera contrachapada.

Aplicaciones

Disponible para placas de circuitos flexibles y revestimiento orgánico para el corte de precisión sin molde o fijación de placa protectora.El uso de fuentes láser de alta energía con control preciso del haz garantiza una mayor velocidad de procesamiento y resultados de mecanizado precisos.

Características clave

Software de control patentado con interfaz fácil de usar, funcionalidad completa y operación sencilla
Capaz de procesar cualquier gráfico con diferentes espesores y materiales, sincronización jerárquica completa
El diseño optimizado del sistema óptico garantiza una alta calidad de haz y un tamaño reducido del punto focalizado para el corte de precisión
Laser UV de alto rendimiento con longitud de onda óptima, calidad superior del haz y características de potencia pico más altas
La fijación de muestras en vacío elimina la necesidad de placas de protección contra moho, mejorando la eficiencia del procesamiento
Capaces de cortar varios materiales de sustrato, incluidos el silicio, la cerámica y el vidrio
Funciones automáticas de corrección, posicionamiento, corte de placas múltiples, medición del grosor y compensación

Especificaciones técnicas

Fuente de láser	Laser UV de estado sólido, longitud de onda de 355 nm
Potencia del láser	10 W
Formato máximo de procesamiento	Se aplicarán las siguientes medidas:
Velocidad de la plataforma XY	Velocidad máxima de funcionamiento de 50 m/min
Precisión de posicionamiento	± 3 μm
Repetibilidad	± 1 μm
Precisión del sistema	± 20 μm
Rango de escaneo del galvanómetro	50 mm × 50 mm
espesor de corte	El valor de las emisiones de CO2
Requisitos de energía	AC220V 50Hz / 2.2KW o 380V 50Hz / 5.5KW de tres fases

Especificaciones físicas

Las dimensiones	Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3.
Peso	Por ejemplo:
Requisitos de aire	516 m3/h
Temperatura de funcionamiento	Se aplicarán las siguientes medidas:
Humedad	< 60% RH no condensante
Amplitud del suelo	< 5 μm
Aceleración de las vibraciones	< 0,05 g
Presión del suelo	2200 kgf/m2

Sistema de control

Equipo de control específico de la industria con software de procesamiento flexible, tarjeta de control de movimiento dedicada y modo de control IPC. Incluye un monitor de 17 pulgadas, un disco duro de 300G+ y soporta código G estándar,Datos de Gerber, y formatos CAD.

Ámbito de aplicación

Adecuado para todas las placas FPC de PCB SMD V-CUT y aplicaciones de placas de circuito flexible.
