Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de desmontaje de PCB totalmente automática, Enrutador de placa de PCB para línea de montaje, Máquina automática de desmontaje de PCB con garantía


Peso:	900 kg	Tamaño de trabajo:	350 mm x 450 mm
Tamaño de los bancos de trabajo dobles:	El tamaño de las piezas es de:	Velocidad del servo XY:	0-1000 mm/seg
Velocidad del servoZ:	Se aplicarán las siguientes medidas:	Precisión XY:	±0,01 mm
Precisión de corte:	±0,02 mm	Precisión de calibración CCD:	±0,01 mm
Tensión de la placa:	300us por debajo	Velocidad del husillo:	60.000 rpm
Diámetro de la herramienta:	0,8-2,3 mm	Espesor de PCB:	0.2 mm-6.0 mm
Poder del colector de polvo:	3HP (opción 5HP)	Tamaño del colector de polvo:	640 mm × 785 mm × 1760 mm
Tamaño de la máquina:	1220 mm × 1430 mm × 1520 mm

Peso:	900 kg
Tamaño de trabajo:	350 mm x 450 mm
Tamaño de los bancos de trabajo dobles:	El tamaño de las piezas es de:
Velocidad del servo XY:	0-1000 mm/seg
Velocidad del servoZ:	Se aplicarán las siguientes medidas:
Precisión XY:	±0,01 mm
Precisión de corte:	±0,02 mm
Precisión de calibración CCD:	±0,01 mm
Tensión de la placa:	300us por debajo
Velocidad del husillo:	60.000 rpm
Diámetro de la herramienta:	0,8-2,3 mm
Espesor de PCB:	0.2 mm-6.0 mm
Poder del colector de polvo:	3HP (opción 5HP)
Tamaño del colector de polvo:	640 mm × 785 mm × 1760 mm
Tamaño de la máquina:	1220 mm × 1430 mm × 1520 mm

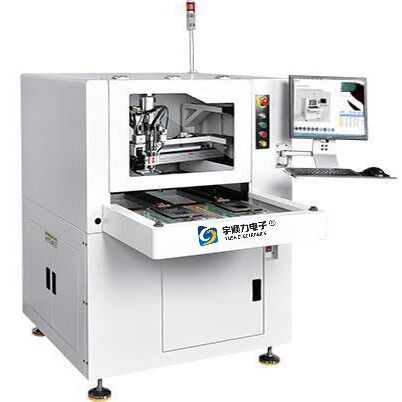

Máquina de enrutador de placa de PCB totalmente automática para la línea de ensamblaje de PCB

Solución de desmontaje de PCB automatizado de alta precisión diseñada para una integración eficiente de la línea de ensamblaje de PCB con capacidad de doble banco de trabajo.

Especificaciones técnicas

Tamaño de trabajo de un solo lado	Se aplicará el procedimiento siguiente:
Los bancos de trabajo dobles	Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2.
Velocidad del servo CA X-Y	0-1000 mm/seg
Velocidad de servicio AC Z	0-800 mm/seg
Precisión de repetición X-Y	± 0,01 mm
Precisión de corte	± 0,02 mm
Precisión de calibración de la cámara CCD	± 0,01 mm
Valor de las tensiones de las placas	300 uε por debajo
Velocidad del husillo NSK	Max. 60.000 rpm
Diámetro de la herramienta	0.8-2.3 mm
espesor de corte de las placas de PCB	0.2 mm a 6.0 mm
Potencia del colector de polvo	3 CV (opción 5 CV)
Tamaño del gabinete de recogida de polvo	Se trata de un sistema de control de velocidad de los motores de combustión interna.
Tamaño de la máquina	Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero.
Peso del motor principal + colector de polvo	900 KG

Características de configuración del dispositivo

Estructura de la mesa de trabajo doble

El YSL-880L cuenta con doble carril deslizante y doble plataforma de cilindro para el procesamiento simultáneo de diferentes tipos de productos, lo que reduce significativamente los tiempos de espera para el manejo de placas.Configurable como plataforma doble o plataforma única grande para una mayor flexibilidad operativa.

Sistema de eje de vacío inferior

Espindle importado de alta velocidad para una tensión de corte mínima, alta precisión y respuesta rápida
Sistema de detección del cortador de fresado para el seguimiento en tiempo real y la prevención de la continuación del funcionamiento después del corte
Sistema de visión avanzado con fuente de luz de anillo uniforme y ajuste de brillo para un reconocimiento superior de puntos de marca en varios acabados de PCB, incluido el revestimiento de estaño, revestimiento de cobre, revestimiento de oro,y rociando estaño
Función de compensación visual del contrapunto para una mayor precisión

Estructura de modo de succión optimizada

El diseño del sello del embudo con entrada de succión en ángulo cónico de 45 grados reduce el fenómeno del vórtice de polvo interno para una eliminación eficiente de los desechos.

Controlador CNC especial

El controlador CNC independiente integra funciones de control con una estabilidad excepcional, alta precisión, transmisión de respuesta rápida y fuertes capacidades antiinterferencia.

Sistema de recogida de polvo de alta eficiencia

El YSL-880L utiliza un motor de alta eficiencia y un diseño de pala de viento con una gran capacidad de succión.Niveles de ruido controlados dentro de los 80 decibelios.
