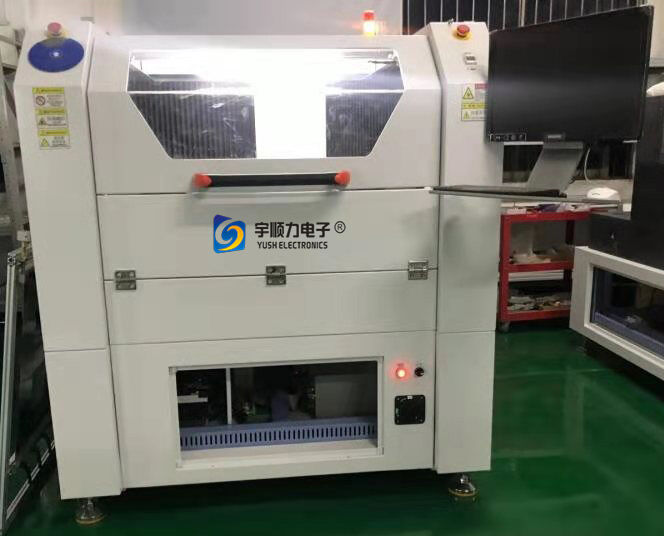

Máquina de desmontaje de paneles de circuitos de PCB con láser UV. Máquina de corte con láser UV (YS-GW50)

Name: Máquina de desmontaje de paneles de circuitos de PCB con láser UV. Máquina de corte con láser UV (YS-GW50)
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-GW50
Price: 75.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: Jiangsu, China

Nombre de la marca: YUSH

Certificación: ce

Número de modelo: YS-GW50

Pago y términos de envío

Cantidad de orden mínima: 1 juego

Precio: $50,000-100,000 / set

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de desmontaje por láser UV de PCB, Máquina de corte por láser UV para PCB, Máquina de depanelización láser YS-GW50


Peso:	600 kg	Longitud de onda láser:	355 nm
potencia del láser:	10W	Formato de procesamiento máximo:	610 mm x 500 mm
Velocidad de la plataforma XY:	50m/min	Precisión de posicionamiento:	±3um
Repetibilidad:	±1um	Precisión del sistema:	± 20um
Rango de escaneo del galvanómetro:	50 mm x 50 mm	Espesor de corte:	<1mm>
Fuente de alimentación:	CA 220 V 50 Hz/2,2 KW; trifásico 380V 50Hz / 5.5KW	Requisito de aire:	516m3/h
Dimensiones:	1818 mm x 2317 mm x 1550 mm	temperatura ambiente:	20 ℃ ± 2 ℃
Humedad:	<60% HR sin condensación

Peso:	600 kg
Longitud de onda láser:	355 nm
potencia del láser:	10W
Formato de procesamiento máximo:	610 mm x 500 mm
Velocidad de la plataforma XY:	50m/min
Precisión de posicionamiento:	±3um
Repetibilidad:	±1um
Precisión del sistema:	± 20um
Rango de escaneo del galvanómetro:	50 mm x 50 mm
Espesor de corte:	<1mm>
Fuente de alimentación:	CA 220 V 50 Hz/2,2 KW; trifásico 380V 50Hz / 5.5KW
Requisito de aire:	516m3/h
Dimensiones:	1818 mm x 2317 mm x 1550 mm
temperatura ambiente:	20 ℃ ± 2 ℃
Humedad:	<60% HR sin condensación

Máquina de desmontaje de paneles de circuitos de PCB con láser UV. Máquina de corte con láser UV (YS-GW50)

Máquina Depanelizadora Láser UV para Placas de Circuito Impreso (YS-GW50)

La máquina depanelizadora láser UV YS-GW50 para placas de circuito impreso de YUSH Technology está diseñada para el corte de precisión de placas de circuito impreso flexibles y recubrimientos orgánicos. Este avanzado sistema de corte láser UV elimina la necesidad de moldes o fijación de placas protectoras, ofreciendo una velocidad de procesamiento superior y resultados de mecanizado precisos.

Aplicaciones de la Máquina

Ideal para el corte de precisión de placas de circuito impreso flexibles (FPC), CVL, componentes de RF y materiales de madera contrachapada delgada. El sistema procesa diversos materiales de sustrato, incluyendo silicio, cerámica y vidrio con una precisión excepcional.

Características Principales

Software de control propietario con interfaz intuitiva y funcionalidad completa
Capaz de procesar cualquier gráfico y cortar diferentes espesores y materiales con finalización jerárquica sincronizada
El diseño optimizado del sistema óptico garantiza una alta calidad de haz y un tamaño de punto focal reducido para un corte de precisión
Láser UV de alto rendimiento con longitud de onda óptima, calidad de haz superior y características de alta potencia pico
Efecto térmico mínimo sin delaminación, produciendo cortes precisos y lisos con paredes laterales pronunciadas
El sistema de fijación de muestras por vacío elimina la necesidad de placas de protección de moldes
Capacidades de corrección automática, posicionamiento, corte de múltiples placas, medición y compensación de espesor

Especificaciones Técnicas

Sistema Láser

Fuente de láser UV de estado sólido: longitud de onda de 355nm

Potencia del láser: 10W

Capacidades de Procesamiento

Formato máximo de procesamiento: 610 mm × 500 mm (24" × 18")

Velocidad máxima de operación de la plataforma XY: 50 m/min

Espesor de corte: <1mm

Rango de escaneo del galvanómetro: 50 mm × 50 mm

Métricas de Precisión

Precisión de posicionamiento: ±3μm

Repetibilidad: ±1μm

Precisión del sistema: ±20μm

Requisitos de Alimentación y Ambientales

Fuente de Alimentación	AC220V 50Hz / 2.2KW; Trifásica 380V 50Hz / 5.5KW
Requisitos de Ventilación	516 m³/h
Dimensiones	1818 mm × 2317 mm × 1550 mm
Temperatura Ambiente	20°C ± 2°C
Humedad	<60% HR sin condensación
Amplitud del Suelo	<5μm
Aceleración de Vibración	<0.05g
Presión del Suelo	2200 kgf/m²

Control y Software

Equipo de control específico de la industria con software de procesamiento flexible, tarjeta de control de movimiento dedicada y modo de control IPC. Cuenta con un monitor de 17 pulgadas, disco duro de 300G+ y soporta formatos estándar G-code, Gerber y CAD.

Especificaciones Rápidas

Longitud Máxima de Placa	610 × 500 mm
Tamaño del Paquete	1818 mm × 2317 mm × 1550 mm
Espesor	1mm
Fuente de Alimentación	AC220V 50Hz / 2.2KW; Trifásica 380V 50Hz / 5.5KW
Presión de Aire de Trabajo	516 m³/h
Alcance de Aplicación	Todas las placas V-CUT SMD PCB FPC
