Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de corte con láser UV de 355nm, Máquina de desmontaje de PCB de 10W, cortador láser FPC de alta precisión


Peso:	1600 kilos	Fuerza:	10 kW
Voltaje:	220V / 110V	Tipo de láser:	Láser ultravioleta de 10 W
Longitud de onda láser:	355 nm	Potencia máxima:	10W /15W
Frecuencia de repetición:	Entre 1 y 250 kHz	Precisión CCD:	0,005 mm
Max Working Range:	450mm*430mm	Tamaño del punto del haz:	0Se aplicarán las siguientes medidas:
Dimensiones:	1500mmX1800mmX1660mm	Precisión de la mesa de trabajo:	± 0.003 mm
Repetición de la mesa de trabajo:	±0,002 mm	Rango de alcance de la mesa:	500mm*500mm
Componentes principales:	PLC, motor, rodamiento, motor, recipiente a presión, engranaje, bomba

Peso:	1600 kilos
Fuerza:	10 kW
Voltaje:	220V / 110V
Tipo de láser:	Láser ultravioleta de 10 W
Longitud de onda láser:	355 nm
Potencia máxima:	10W /15W
Frecuencia de repetición:	Entre 1 y 250 kHz
Precisión CCD:	0,005 mm
Max Working Range:	450mm*430mm
Tamaño del punto del haz:	0Se aplicarán las siguientes medidas:
Dimensiones:	1500mmX1800mmX1660mm
Precisión de la mesa de trabajo:	± 0.003 mm
Repetición de la mesa de trabajo:	±0,002 mm
Rango de alcance de la mesa:	500mm*500mm
Componentes principales:	PLC, motor, rodamiento, motor, recipiente a presión, engranaje, bomba

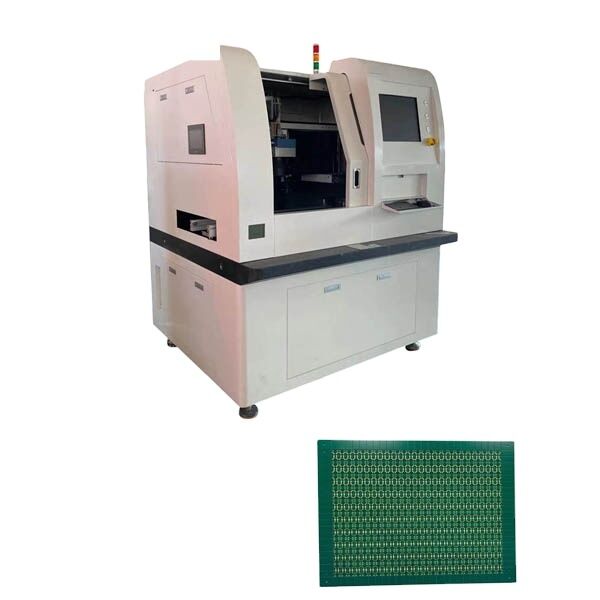

355nm 10W / 15W Máquina de corte con láser UV de alta precisión CCD FPC / PCB

Con una interfaz CAM perfecta, esta máquina admite los formatos de archivo de perforación y fresado convencionales.integración confiable con estructura compactaEl sistema de control electrónico modular garantiza un mantenimiento fácil.

Ideal para el procesamiento de placas de combinación blandas y duras (PCBA RF), incluidas las placas flexibles y las combinaciones rígido-flex, este equipo ofrece una mayor adaptabilidad y rentabilidad.

Aplicaciones de las máquinas de corte por láser UV FPC

Cortar varios materiales de placas de circuito flexible y películas de cubierta con resultados limpios y libres de carbonización
Corte de alta calidad y de alta velocidad de materiales rígidos de hasta 1 mm de espesor
Disminución de las aberraciones debidas a la descomposición y al proceso de vaporización por luz UV
Pequeño efecto térmico con bordes de corte precisos y lisos y paredes laterales empinadas
Con capacidad para cortar diversos materiales de sustrato, incluidos el silicio, la cerámica y el vidrio
Formación por grabado de precisión de diversas películas funcionales

Las características del producto YSV-7A

Los bordes son lisos y ordenados después del corte
No hay burrs, polvo o residuos de partículas
Alta precisión para pequeños arcos y aplicaciones de corte fino
Reduce eficazmente las tasas de fallas en el moldeo
Cortado de piezas compuestas con múltiples combinaciones de materiales y de espesores
Ajuste automático de la altura de la cabeza láser para el manejo de FPC de doble cara montado en superficie

El procesamiento sin contacto elimina la tensión mecánica y la deformación. La plataforma de motor lineal ofrece alta velocidad, precisión, bajo desgaste, fácil mantenimiento y costos de mantenimiento reducidos.

Especificaciones técnicas

Especificación/modelo	YSV-7A
Cabeza láser	SP (EE.UU.)
Tipo de láser	Laser UV de 10 W
Largura de onda del láser	355nm
Potencia máxima	10W / 15W
Frecuencia de repetición	Entre 1 y 250 kHz
Precisión de la ubicación de la mesa de trabajo	± 0,003 mm
Precisión de repetición de la tabla de trabajo	± 0,002 mm
Rango de alcance de la tabla	Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2.
Precisión de la ubicación del CCD	0.005 mm
Alcance máximo de trabajo	450 mm × 430 mm
Tamaño del punto del haz	0Se aplicarán las siguientes medidas:
Dimensiones (L × W × H)	Se aplicará el procedimiento siguiente:
Peso	1 800 kg

Fuente de láser

Características de la luz de choque UV importada de EE.UU. con un excelente rendimiento óptico, larga vida útil, estructura simple y fácil operación.

Sistema de galvanómetro

Utiliza el sistema de galvanómetro más avanzado del mundo con retroalimentación y equipo de calibración automática para garantizar la eficiencia y precisión del procesamiento.

Plataforma de mármol verde de Taishan

Piedra de alta calidad "Taishan verde" procesada mecánicamente y acabada a mano para la precisión.y dureza manteniendo la precisión bajo cargas pesadasSin óxido, resistente a los ácidos y resistente a la abrasión.

Características de la plataforma de mármol

Clase de precisión: nivel "000", plano de 2 μm
Resistencia a la compresión: 245-254 N/mm2
Modulo elástico: 1,27-1,47 N/mm2 (más alto que el hierro fundido)
Coeficiente de expansión lineal: 4,61 × 10−6/°C
Coeficiente de amortiguación interior: 15 veces mayor que el acero con una excelente absorción de golpes
Resistencia a la tierra: HS70+ con una resistencia al desgaste 5-10 veces mayor que la del hierro fundido

Sistema de detección y detección

El sistema de adquisición de imágenes de alta velocidad con posicionamiento de imágenes de alta precisión y coincidencia garantiza una precisión excepcional.

Plataforma de trabajo

La inversión de THK (China) con guías de movimiento lineal de precisión, pernos de bolas, tornillos de bolas, cuellos de rodillos cruzados y actuadores del mayor proveedor de la industria.

Resultados del corte con láser UV de FPC
