                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina neumática del PWB Depaneling, Máquina de corte de PCB con garantía, Cortador de PCB neumático


Voltaje:	220V/110V	Fuerza:	10 W
Peso:	180 kg	Dimensión:	720 mm (largo) x 300 mm (ancho) x 440 mm (alto)
Longitud máxima del tablero:	300m m/400m m	Rango de espesor:	0.50~3.5m m
Presión de aire de trabajo:	0,4--0.6MPa	Estrés de corte:	por debajo de 180uE
Cortar el movimiento:	por debajo de 1 mm	Tasa de corte:	1 separación por segundo
Espacio libre del borde de la ranura en V:	0,3 mm	Límite de altura del componente:	60mm
Garantía de la cuchilla:	200000 cortes	Requisito del compresor de aire:	4-5KG
Componentes principales:	PLC, motor

Voltaje:	220V/110V
Fuerza:	10 W
Peso:	180 kg
Dimensión:	720 mm (largo) x 300 mm (ancho) x 440 mm (alto)
Longitud máxima del tablero:	300m m/400m m
Rango de espesor:	0.50~3.5m m
Presión de aire de trabajo:	0,4--0.6MPa
Estrés de corte:	por debajo de 180uE
Cortar el movimiento:	por debajo de 1 mm
Tasa de corte:	1 separación por segundo
Espacio libre del borde de la ranura en V:	0,3 mm
Límite de altura del componente:	60mm
Garantía de la cuchilla:	200000 cortes
Requisito del compresor de aire:	4-5KG
Componentes principales:	PLC, motor

Máquina de corte de PCB neumática

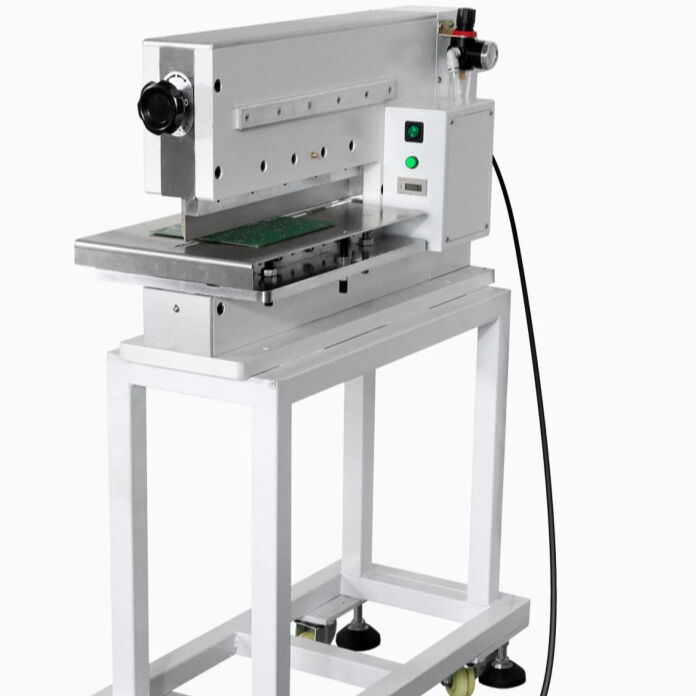

Máquina Neumática de Corte de PCB - YSVC-2

Utilizando un diseño ligero avanzado de gas-eléctrico con tecnología SERISOR incorporada, esta máquina completa el corte de PCB en una sola operación sin tensión de cizallamiento. Diseñada específicamente para el corte de precisión de SMD o láminas, elimina las ondas de choque y las microfisuras comunes en los métodos de corte con cuchilla circular.

Ventajas Clave

Sistema de corte de doble cuchilla recta - ideal para separar láminas SMD de precisión y placas de aluminio
Corte tipo guillotina adecuado para varios grosores de PCB con una carrera inferior a 2 mm para la seguridad del operador
Reduce el estrés interno durante el corte a menos de 180 µE, previniendo divisiones y protegiendo componentes de precisión
Capaz de cortar placas con un ancho de 0,3 mm entre el borde de la ranura en V y los componentes, hasta 60 mm de altura
Las herramientas de corte se pueden afilar repetidamente después del desgaste para una vida útil prolongada

Especificaciones Técnicas

Longitud Máxima de Placa	300 mm / 400 mm
Tamaño del Paquete	720 mm (L) × 300 mm (An) × 440 mm (Al)
Rango de Grosor	0,50 - 3,5 mm
Fuente de Alimentación	220 VCA / 110 V
Presión de Aire de Trabajo	0,4 - 0,6 Mpa
Peso	189 kg
Ámbito de Aplicación	Todas las Placas de PCB SMD V-CUT

Características Operativas

Segmentación de alta velocidad a 1 separación por segundo controlada por interruptor neumático de pedal
El grupo de cuchillas de corte de arranque pasivo garantiza una operación segura con un estrés de corte mínimo
El sistema de corte sin rodillos elimina el polvo, la transmisión por motor y la contaminación por carbono
El método de corte sin fricción evita la contaminación residual de metal
Garantía de la cuchilla: 200.000 ciclos sin componentes eléctricos que reemplazar
El diseño patentado de la herramienta de corte elimina las dependencias de importación
Funciona con un compresor de aire estándar de 4-5 kg para una colocación flexible
