Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de corte láser de fibra de 50W, Cortador de plantillas para láminas de metal, máquina láser de despegado de PCB


Peso:	3000 kilogramos	Fuerza:	10 kW
Voltaje:	220V/380V	potencia del láser:	50W
Longitud de onda:	1070mm	Precisión de la plataforma:	± 3 μm
Repetibilidad de la plataforma:	± 1.5 μm	Velocidad de la plataforma:	≤300 mm/segundo
Detección de ubicación:	0.1 μm	Cortar la gama:	600 mm x 600 mm
tamaño de la mesa:	620 mm x 620 mm	Espesor de corte:	≤0.5 mm
Diámetro de foco:	25-30 μm	Entrega de haz:	Guardapolvo
Sistema de accionamiento:	Accionamiento por motor lineal

Peso:	3000 kilogramos
Fuerza:	10 kW
Voltaje:	220V/380V
potencia del láser:	50W
Longitud de onda:	1070mm
Precisión de la plataforma:	± 3 μm
Repetibilidad de la plataforma:	± 1.5 μm
Velocidad de la plataforma:	≤300 mm/segundo
Detección de ubicación:	0.1 μm
Cortar la gama:	600 mm x 600 mm
tamaño de la mesa:	620 mm x 620 mm
Espesor de corte:	≤0.5 mm
Diámetro de foco:	25-30 μm
Entrega de haz:	Guardapolvo
Sistema de accionamiento:	Accionamiento por motor lineal

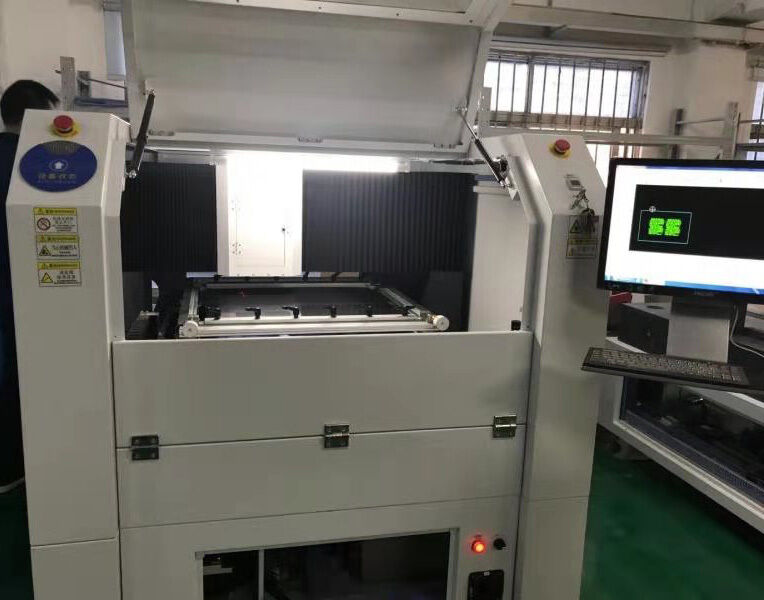

Máquina de corte de plantillas para láminas de metal con láser de fibra de 50W

Máquina de corte de planchas de metal con láser de fibra de 50W

Sistema avanzado de recogida de residuos

YS-GW50 cuenta con un innovador sistema de recolección de residuos y humo diseñado para eliminar los problemas de estabilidad del equipo causados por astillas, escoria y polvo de hierro.Esta estructura avanzada mejora significativamente la vida útil del equipo y la fiabilidad operativa.

Tecnología láser de fibra de alta potencia

Equipada con un láser de fibra de estado sólido de 50W bombeado por semiconductores, esta máquina ofrece una eficiencia de corte superior y una compatibilidad de material ampliada.Maneja chapas metálicas estándar y componentes de precisión con un rendimiento constante en varios espesores.

Soluciones de proceso personalizadas

El diseño profesional de los accesorios se adapta a materiales de diversos tamaños y formas, lo que garantiza que cada minuto de producción se dedique al corte con láser.Este sistema completo de equipos optimiza los procesos de los usuarios y maximiza el valor del equipo.

Especificaciones técnicas

Precisión de posicionamiento de la plataforma	± 3 μm
Repetibilidad de la plataforma	± 1,5 μm
Velocidad de la plataforma	Se aplican las siguientes medidas:
Subvariabilidad de detección de ubicación	0.1 μm
Rango de corte	Se aplicará el método siguiente:
Tamaño de la tabla	Se aplicará el procedimiento siguiente:
espesor de corte	≤ 0,5 mm (valor de referencia)
Diámetro del foco	25-30 μm
Mejor eficacia de corte	Hasta 9400 Apertura sintética/hora, 13000-14000 apertura estándar/hora (0,3 mm de diámetro fecha redonda, acero de 0,15 mm)

Especificaciones del sistema láser

Potencia del láser	50 W
longitud de onda	1070 nm
Sistema de transmisión del haz	Fibra óptica
Protección contra el polvo	Cobertura de polvo
Sistema de control	Control por servo de CA CNC de PC-BASE
Sistema de accionamiento	Motor de accionamiento lineal
Sistema de guía	Esquinas de guía lineal de precisión
Módulo CCD	Enfoque de los agujeros de llenado CCD, función de luz CCD coaxial
Recolección de polvo	Recolección de residuos con cero emisiones
Sistema de soplado	Gas de ayuda al soplo coaxial
Sistema de fijación	Apegamiento neumático
