Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Planta de fabricación del PWB de SMT, línea de producción de PCB semiautomática, Máquina de desinstalación de PCB de alta velocidad


Peso:	2000 kilogramos	Velocidad de colocación:	156000 CPH
Tamaño de placa de circuito impreso:	300x350mm, 600x350mm, 1200x350mm	Tamaño de la plataforma:	300 x 350 mm, 700 x 400 mm, 1350 x 400 mm
Tamaño de la plantilla:	370470,550650,1500*650 milímetros	Espesor de PCB:	0.2 - 6 mm
Tiempo de ciclo:	< 10 seg., < 12 seg.	Consumo de energía:	200 W, 8 kw, 10 kw
Fuente de alimentación:	Monofásico, 220 VCA 50/60 HZ	Presión de aire:	4.5 a 6 kg/cm
Velocidad del enjugador:	0-1500 mm/s	Dimensión:	850x750x1650mm, 1050x750x1650mm, 1660x750x1650mm, 5000x1250x1490mm, 5800x1250x1490mm
Número de zonas de calefacción:	Arriba8/Abajo8, Arriba10/Abajo10	Longitud de las zonas de calefacción:	3121 mm, 3891 mm, 3030 mm, 3730 mm
Altura del transportador:	Las medidas de seguridad se aplican a las unidades de seguridad.

Peso:	2000 kilogramos
Velocidad de colocación:	156000 CPH
Tamaño de placa de circuito impreso:	300x350mm, 600x350mm, 1200x350mm
Tamaño de la plataforma:	300 x 350 mm, 700 x 400 mm, 1350 x 400 mm
Tamaño de la plantilla:	370470,550650,1500*650 milímetros
Espesor de PCB:	0.2 - 6 mm
Tiempo de ciclo:	< 10 seg., < 12 seg.
Consumo de energía:	200 W, 8 kw, 10 kw
Fuente de alimentación:	Monofásico, 220 VCA 50/60 HZ
Presión de aire:	4.5 a 6 kg/cm
Velocidad del enjugador:	0-1500 mm/s
Dimensión:	850x750x1650mm, 1050x750x1650mm, 1660x750x1650mm, 5000x1250x1490mm, 5800x1250x1490mm
Número de zonas de calefacción:	Arriba8/Abajo8, Arriba10/Abajo10
Longitud de las zonas de calefacción:	3121 mm, 3891 mm, 3030 mm, 3730 mm
Altura del transportador:	Las medidas de seguridad se aplican a las unidades de seguridad.

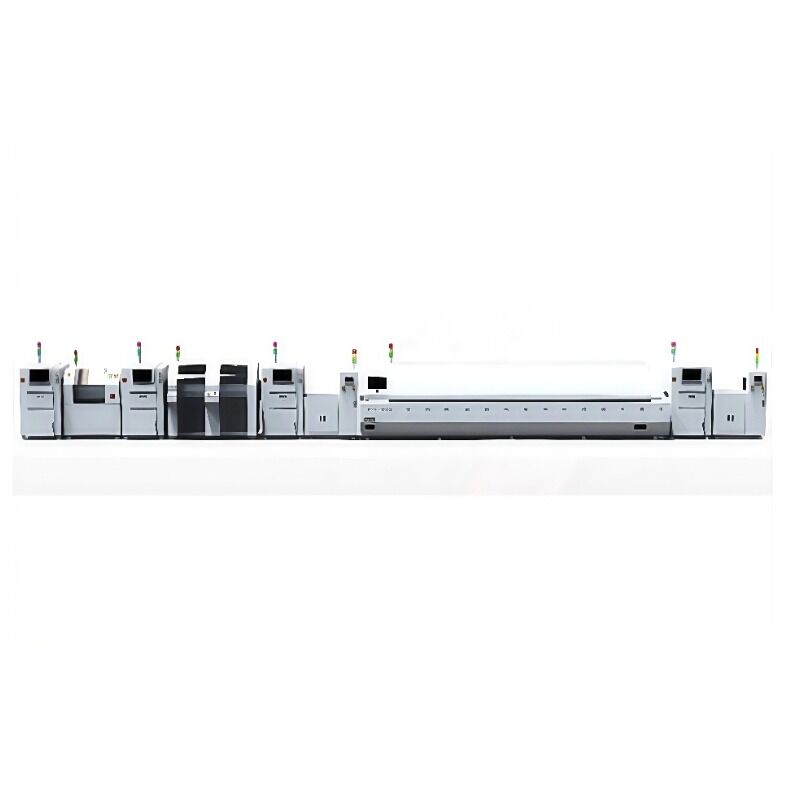

Línea de producción de ensamblaje de PCB SMT semiautomático de alta velocidad

Línea de Producción de Ensamblaje de PCB SMT Semiautomática de Alta Velocidad

Esta línea de producción SMT semiautomática de alta velocidad está diseñada para un ensamblaje de PCB eficiente con velocidades de colocación que alcanzan aproximadamente 156.000 CPH. Ideal para aplicaciones de fabricación de teléfonos móviles y televisores LED.

Impresora de Plantillas SMT (Semiautomática)

Especificación	Modelo Y3	Modelo Y6	Modelo Y12
Precisión	+/- 0.05mm	+/- 0.05mm	+/- 0.05mm
Tamaño de PCB	300 x 350 mm	600 x 350 mm	1200 x 350 mm
Tamaño de Plataforma	300 x 350 mm	700 x 400 mm	1350 x 400 mm
Tamaño de Plantilla (mm)	370470, 550650	370470, 550650	370470, 550650, 1500*650
Grosor de PCB	0.2 - 6 mm	0.2 - 6 mm	0.2 - 6 mm
Posicionamiento de Plantilla	Manual	Manual	Manual
Tiempo de Ciclo	< 10 Seg.	< 10 Seg.	< 12 Seg.
Consumo de Energía	200 W	200 W	200 W
Fuente de Alimentación	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ
Presión de Aire	4.5-6 kg/cm	4.5-6 kg/cm	4.5-6 kg/cm
Velocidad de Rasqueta	0-1500mm/seg	0-1500mm/seg	0-1500mm/seg
Dimensión	850x750x1650 mm	1050x750x1650 mm	1660x750x1650 mm
Peso	280 Kg	300 Kg	356 Kg
Longitud de Rasqueta	250mm	250mm	250mm
Altura de Plataforma	950mm	950mm	950mm

Opción: Se pueden personalizar tamaños especiales según los requisitos específicos.

Horno de Reflujo

Especificación	Modelo L8	Modelo L10
Dimensión (LAH) mm	5000x1250x1490	5800x1250x1490
Peso	Aprox. 1600KG	Aprox. 1800KG
Número de Zonas de Calentamiento	Superior8/Inferior8	Superior10/Inferior10
Longitud de Zonas de Calentamiento	3121mm	3891mm
Ajuste de Ancho de Riel	M (opción: A)	M (opción: A)
Volumen de Extracción	10M³/min x 2 Extracciones	10M³/min x 2 Extracciones
Sistema de Control	PLC + Computadora	PLC + Computadora
Método de Control de Temperatura	PID + SSR	PID + SSR

Especificación	Modelo 622	Modelo 733
Dimensión (LAH) mm	5040x145x1450	5800x1450x1450
Peso de la Máquina	Aprox. 2200KG	Aprox. 2400KG
Número de Zonas de Calentamiento	Superior8/Inferior8	Superior10/Inferior10
Longitud de Zonas de Calentamiento	3030mm	3730mm
Número de Zonas de Enfriamiento	2	3
Sistema de Control	PLC + Computadora	PLC + Computadora
Agente de Transmisión	Cadena + Malla	Cadena + Malla
Ancho Máx. de PCB	460mm	460mm
Potencia para Calentamiento	45kw	55kw
Consumo de Energía	8kw	10kw
Altura del Transportador	900+/-20mm	900+/-20mm
