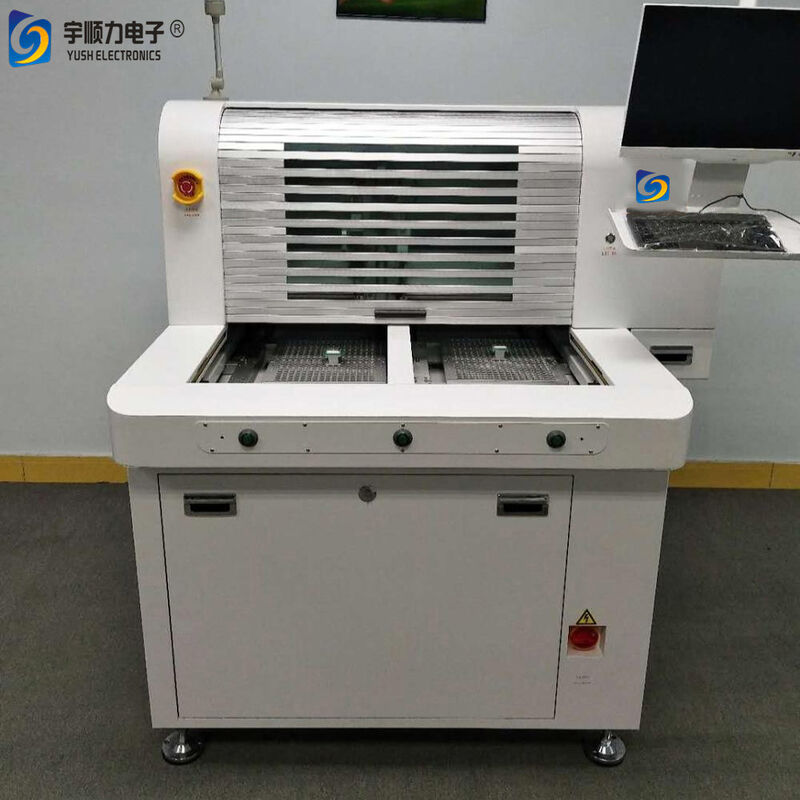

Máquina Enrutadora de PCB de Alta Velocidad y Estable YSVC-650 Herramienta Universal de Enrutamiento de PCB

Detalles del producto

Lugar de origen: Jiangsu, China

Nombre de la marca: YUSH

Pago y términos de envío

Cantidad de orden mínima: 1 juego

Precio: $60,000 / set

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de enrutador de PCB de alta velocidad, Herramienta Universal de Enrutamiento de PCB, Máquina Despaneladora de PCB Estable


Peso:	3500 kg	Longitud de onda láser:	355 nm
potencia del láser:	10W	Formato de procesamiento máximo:	610 mm x 500 mm
Velocidad de la plataforma XY:	50m/min	Precisión de posicionamiento:	±3um
Repetibilidad:	±1um	Precisión del sistema:	± 20um
Rango de escaneo del galvanómetro:	50 mm x 50 mm	Espesor de corte:	<1mm>
Fuente de alimentación:	CA 220 V 50 Hz/2,2 KW; trifásico 380V 50Hz / 5.5KW	Requisito de aire:	516m3/h
Dimensiones:	1818 mm x 2317 mm x 1550 mm	temperatura ambiente:	20 ℃ ± 2 ℃
Humedad:	<60% HR sin condensación

Peso:	3500 kg
Longitud de onda láser:	355 nm
potencia del láser:	10W
Formato de procesamiento máximo:	610 mm x 500 mm
Velocidad de la plataforma XY:	50m/min
Precisión de posicionamiento:	±3um
Repetibilidad:	±1um
Precisión del sistema:	± 20um
Rango de escaneo del galvanómetro:	50 mm x 50 mm
Espesor de corte:	<1mm>
Fuente de alimentación:	CA 220 V 50 Hz/2,2 KW; trifásico 380V 50Hz / 5.5KW
Requisito de aire:	516m3/h
Dimensiones:	1818 mm x 2317 mm x 1550 mm
temperatura ambiente:	20 ℃ ± 2 ℃
Humedad:	<60% HR sin condensación

Máquina Enrutadora de PCB de Alta Velocidad y Estable YSVC-650 Herramienta Universal de Enrutamiento de PCB

Máquina enrutadora de PCB de alta velocidad y estable YSVC-650 Herramienta de enrutamiento de PCB universal

La máquina de depanelizado de PCB láser YSVC-650 de YUSH Technology está diseñada para el corte de precisión de placas de circuito flexible y recubrimientos orgánicos sin necesidad de moldes o fijación de placas protectoras. Nuestras máquinas de corte láser ultravioleta para FPC son confiables para los clientes de toda la industria de PCB por su fiabilidad y rendimiento.

Aplicaciones

Ideal para placas de circuito flexible (FPC), placas de RF, materiales CVL y corte de formas de madera contrachapada delgada. Adecuado para procesar silicio, cerámica, vidrio y diversos materiales sustratos con una precisión excepcional.

Características Clave

Software de control propietario con interfaz intuitiva y funcionalidad completa
Capaz de procesar cualquier gráfico y cortar diferentes espesores y materiales con sincronización jerárquica completa
Sistema óptico optimizado que garantiza una alta calidad de haz y un corte de precisión con un tamaño de punto focal mínimo
Láser UV de alto rendimiento con excelente calidad de haz y características de potencia pico
Efecto térmico mínimo sin delaminación, produciendo cortes precisos y suaves con paredes laterales empinadas
La fijación de muestras por vacío elimina la necesidad de placas de protección de moldes, mejorando la eficiencia del procesamiento
Funciones automáticas de corrección, posicionamiento, corte de múltiples placas, medición y compensación de espesor
Uniformidad de procesamiento superior con fluctuaciones de profundidad mínimas para gráficos complejos

Especificaciones Técnicas

Tipo de Láser	Láser UV de estado sólido
Longitud de Onda del Láser	355nm
Potencia del Láser	10W
Formato Máximo de Procesamiento	610mm × 500mm (24" × 18")
Velocidad Máxima de la Plataforma XY	50m/min
Precisión de Posicionamiento	±3μm
Repetibilidad	±1μm
Precisión del Sistema	±20μm
Rango de Escaneo del Galvanómetro	50mm × 50mm
Espesor de Corte	<1mm
Requisitos de Alimentación	AC220V 50Hz/2.2KW o trifásico 380V 50Hz/5.5KW
Requisito de Aire	516m³/h
Dimensiones	1818mm × 2317mm × 1550mm
Peso	3500kg
Temperatura de Operación	20℃ ±2℃
Humedad	<60% HR sin condensación
Sistema de Control	Equipo específico de la industria con software de procesamiento flexible, tarjeta de control de movimiento y control IPC
Compatibilidad de Datos	Código G estándar, datos Gerber, archivos CAD

Especificaciones Rápidas

Longitud Máxima de la Placa	610 × 500mm
Tamaño del Paquete	1818mm × 2317mm × 1550mm
Espesor	1mm
Fuente de Alimentación	AC220V 50Hz/2.2KW o trifásico 380V 50Hz/5.5KW
Presión de Aire de Trabajo	516m³/h
Peso	3500kg
Alcance de la Aplicación	Todas las placas V-CUT SMD PCB FPC
