Máquina de corte de placas de circuito en línea con posicionamiento en tiempo real y corte sin polvo

Detalles del producto

Lugar de origen: Cantón, China

Nombre de la marca: YUSH

Pago y términos de envío

Cantidad de orden mínima: 1 juego

Precio: $18,000 / set

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de depanelizado de PCB con posicionamiento en tiempo real, Máquina de corte de PCB sin polvo, Máquina de corte de placas de circuito en línea


Peso:	3500 kg	Fuerza:	10 kW
Voltaje:	220V/110V	Velocidad de corte:	0-100mm/s
Precisión de repetición:	±0,01 mm	Método de control:	IPC y PC industriales
Modo de conducción:	Servomotor de fibra óptica de CA	Precisión de corte:	±0,05 mm
Velocidad del husillo:	100000 rpm	Voltado de acogida:	220V 1ψ 50/60Hz
Presión de aire:	≥4,5 kg/cm²	Consumo de energía:	3kVA
Colector de polvo:	2 CV	Voltaje del colector de polvo:	380V 3ψ
Tamaño del colector de polvo:	L650×W400×H1350mm

Peso:	3500 kg
Fuerza:	10 kW
Voltaje:	220V/110V
Velocidad de corte:	0-100mm/s
Precisión de repetición:	±0,01 mm
Método de control:	IPC y PC industriales
Modo de conducción:	Servomotor de fibra óptica de CA
Precisión de corte:	±0,05 mm
Velocidad del husillo:	100000 rpm
Voltado de acogida:	220V 1ψ 50/60Hz
Presión de aire:	≥4,5 kg/cm²
Consumo de energía:	3kVA
Colector de polvo:	2 CV
Voltaje del colector de polvo:	380V 3ψ
Tamaño del colector de polvo:	L650×W400×H1350mm

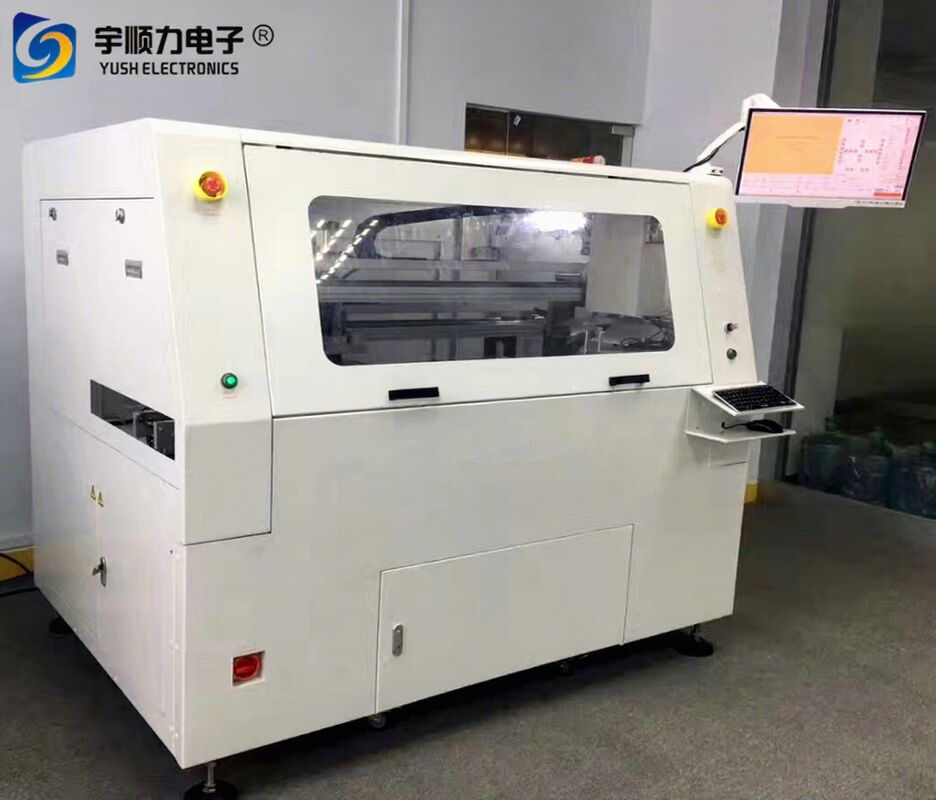

Máquina de corte de placas de circuito en línea con posicionamiento en tiempo real y corte sin polvo

Máquina de corte de placas de circuito en línea con posicionamiento en tiempo real y corte libre de polvo

Solución avanzada de desmontaje de PCB con carga, corte y descarga automatizadas con alineación de visión de precisión y sistema de recolección de polvo.

Especificaciones técnicas

Velocidad de corte X, Y	0 - 100 mm/s
Precisión de repetición de la máquina	± 0,01 mm
Métodos de control	IPC y PC industriales
Modo de accionamiento	Servo motor de fibra óptica de CA
Precisión de corte	± 0,05 mm
Velocidad del eje	Máximo de 100 000 RPM
Tensión del receptor	Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los combustibles fósiles
Suministro de presión de aire	Más de 4,5 kg/cm2
Consumo de energía	3 KVA
Recolección de polvo	Recolección de polvo superior 2 HP
Voltado del colector de polvo	380 V 3ψ
Dimensiones del colector de polvo	El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.

Modelos disponibles

Bancos de trabajo	Modelo	Especificaciones	Tamaño del trabajo	Las dimensiones de la máquina (W × D × H)
Mesas dobles	El número de unidades de producción será el siguiente:	Tipo estándar	Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo.	Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías A y B.
Mesas dobles	Se aplicarán los siguientes requisitos:	Ensanchado	500 × 450 mm	Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3.

Características clave

Separación automática de PCB en línea para carga, corte y descarga automáticas
Ajuste automático del ancho y recepción de placas de PCB con identificación de acabados/residuos
CCD de alta velocidad con sistema de alineación automática de la visión para el corte de precisión
Corte de eje de alta velocidad con tensión mínima para cualquier forma de PCB
Movimiento de dos mesas para operaciones simultáneas de corte y colocación de PCB

Ventajas operativas

Dispositivo de colocación de doble deslizamiento reduce los tiempos de espera de corte y aumenta la capacidad de producción
Elimina los problemas con las tapas artificiales que causan grietas de estaño y daños en las piezas
Evita el esfuerzo mecánico de las operaciones contundentes o dobladas
Apto para aplicaciones de corte de arco y línea de placas terminadas
Ideal para el corte final de piezas pequeñas, incluidas las placas base de teléfonos móviles, PDA y tarjetas de interfaz de PC

Configuración del sistema

Proporciona una revisión de ajuste fino a través de una interfaz de máquina diagramática con configuraciones completas de parámetros de corte.

Información del fabricante

YUSH Electronic Technology Co., Ltd. y sus subsidiariasLa empresa fue fundada en 2004 y está ubicada en Jiangsu, la ciudad de fabricación mundial de China.

Con equipos de producción avanzados y un equipo de desarrollo experimentado (la mitad con más de 10 años en la industria de equipos electrónicos),YUSH se ha convertido en una de las bases de producción de separadores de PCB más grandes de China.

Desde 2004, la compañía se ha centrado en la calidad del producto, la seguridad y la innovación, desarrollando varios tipos de separadores de PCB incluyendo manual, motor, neumático, perforado de moldes,y soluciones de enrutadores de cortadores de fresado.
