                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina automática del PWB Depaneling, Enrutador de circuito impreso YSVC-650, máquina de corte de PCB en línea


Peso:	3500 kg	Fuerza:	10 kW
Voltaje:	220V	Huella:	800mm850mm1700mm
Zapatas ajustables:	60 ~ 110 mm	Motor manipulador:	Panasonic MINAS serie A5
Repetibilidad del manipulador:	0.001 mm	Recorrido máximo del eje:	400mm650mm50mm
Rango de enrutamiento:	320 mm*320 mm	Grosor del panel:	3mm
Potencia del husillo:	100W	Max Spindle Speed:	60000rpm/min
Tamaño de la broca del enrutador:	3 mm * 3 mm	Max Routing Speed:	100 mm/s
potencia de vacío:	0,75 kw

Peso:	3500 kg
Fuerza:	10 kW
Voltaje:	220V
Huella:	800mm850mm1700mm
Zapatas ajustables:	60 ~ 110 mm
Motor manipulador:	Panasonic MINAS serie A5
Repetibilidad del manipulador:	0.001 mm
Recorrido máximo del eje:	400mm650mm50mm
Rango de enrutamiento:	320 mm*320 mm
Grosor del panel:	3mm
Potencia del husillo:	100W
Max Spindle Speed:	60000rpm/min
Tamaño de la broca del enrutador:	3 mm * 3 mm
Max Routing Speed:	100 mm/s
potencia de vacío:	0,75 kw

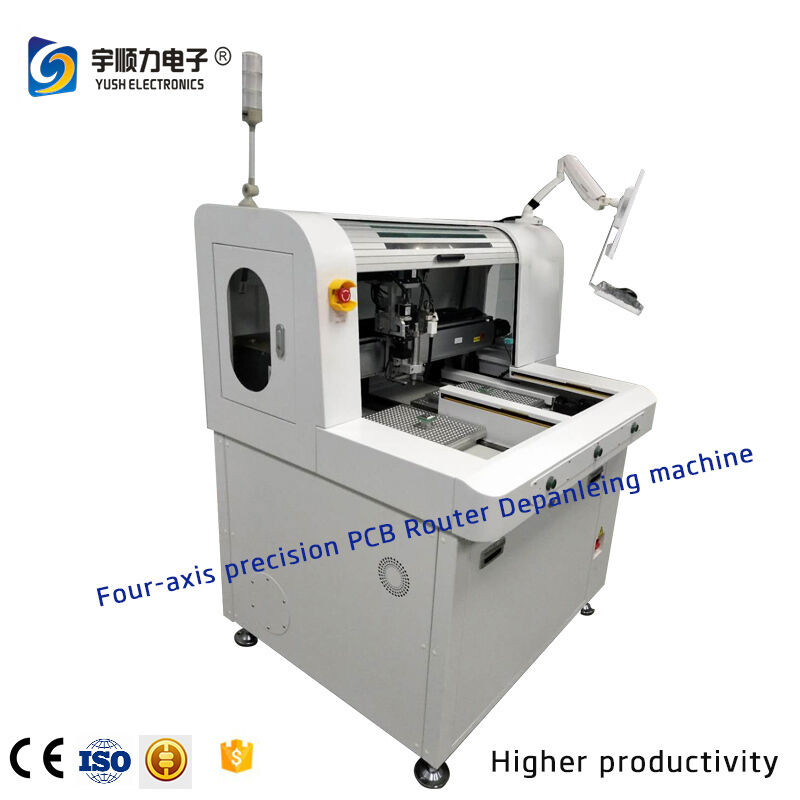

Máquina de enrutamiento automático de PCB en línea -YSVC-650

Máquina Enrutadora Automática de PCB en Línea - YSVC-650

Características Principales

Alta Eficiencia: Procesamiento completo de PCB en solo minutos
Seguridad Mejorada: Área de trabajo cerrada con sensores de interbloqueo de puerta y botón de parada de emergencia

Especificaciones Técnicas

Sistema de Hardware

Modelos / Tipos de Sistema	Windows XP Professional

Dimensiones Generales

Huella (L×A×H)	800mm × 850mm × 1700mm
Patas Ajustables de la Máquina	Ajuste de altura de 60-110mm

Sistema Manipulador

Motor del Manipulador	Serie Panasonic MINAS A5
Repetibilidad del Manipulador	0.001mm
Recorrido Máximo del Eje (X,Y,Z)	400mm × 650mm × 50mm

Estación de Trabajo

Posicionamiento de la Placa	Posicionamiento por plantilla, posicionamiento universal por tetón, corrección de visión
Carga/Descarga	Manual
Rango de Enrutamiento	320mm × 320mm
Grosor del Panel	3mm

Sistema de Fijación

Fijación Rígida	Tetón universal y plantilla antiestática
Abrazadera Superior	Uso de posicionamiento por orificio

Motor del Router

Potencia	100W
Velocidad Máxima	60,000 rpm/min
Refrigeración	Refrigeración natural y por aire
Tamaño de la Broca de Router	3mm × 3mm
Cambio de Herramienta	Llave especial
