Máquina de soldadura por oleaje
, Máquina de soldadura por ondas de producción SMT
Dimensión: |
3600*1400*1750 mm |
Peso: |
Aproximadamente:1100 kg |
Sistemas de control: |
PC con ventana 7 + PLC |
Inicio de la energía: |
Entre 6 y 8 kW |
Dirección: |
De izquierda a derecha, frente fijo ((R a L) |
Velocidad del transportador: |
300-2000m m |
Método de control de la velocidad del transportador: |
Motor (Panasonic) |
Ángulo del transportador: |
4-7° |
Alturas de los componentes de los PCB%22Alto 120 mm abajo: |
15mm |
Fuente de alimentación: |
3ph,AC380V/220V 50HZ, el tiempo de espera de las señales |
Capacidad de la caldera de soldadura: |
280 KG |

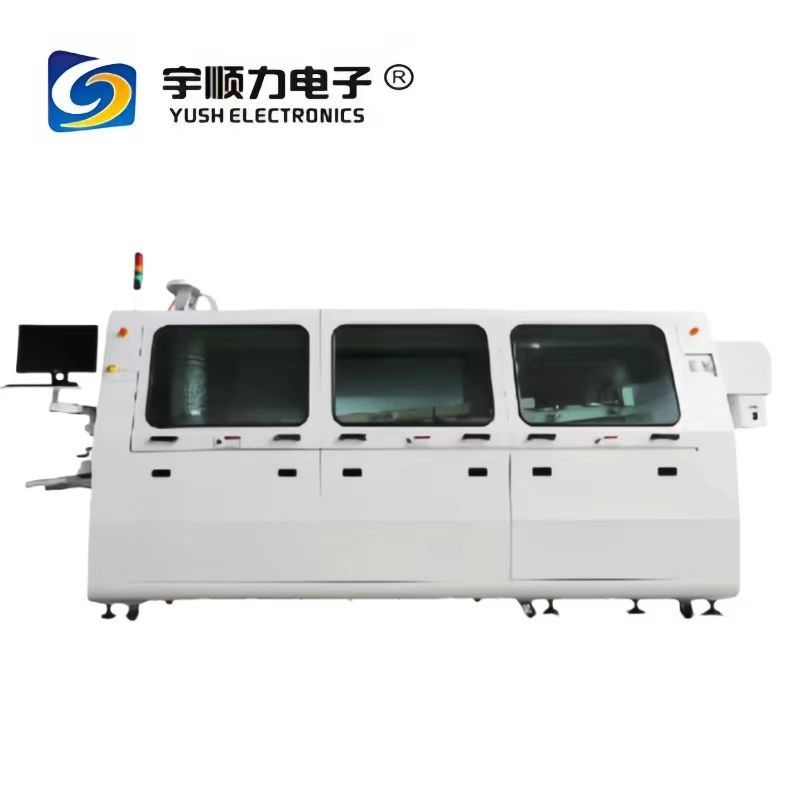

Máquina de soldadura por oleaje T300 para la línea de producción SMT
- ¿Qué es eso?
1Ahorro de energía, aplicación libre de plomo, cumple con los requisitos de protección del medio ambiente y diseño fácil de usar
2Sistema de alimentación automático, control del inversor, función de carga automática de la placa.
3. pulverizador de flujo con boquilla de pulverización japonesa transversal y accionado por motor paso a paso, el rango de pulverización es selectivo, controlado por PLC,
es exacta y confiable.
4Diseño del cajón del contenedor de recuperación de flujo, fácil de limpiar.
5El transportador está equipado con 3 tornillos ajustables de ancho, la transmisión del transportador es más estable, sin riesgo de caída del PCB.
6. dedos de soldadura de titanio, doble ranura en V reforzada con resistencia al estaño
7El sistema de precalentamiento utiliza tres controles de temperatura independientes para garantizar que el aire caliente se caliente en un circuito cerrado.
la excelente conservación del calor, la uniformidad de la temperatura y la precisión de la temperatura en ±2oC.
8Diseño modular de paso de precalentamiento, protección del medio ambiente y seguridad, conveniente para la limpieza.
9El motor de soldadura adopta el motor de conversión de alta frecuencia importado con control independiente, rendimiento estable.
8. El material de la cacerola de soldadura es hierro fundido, nunca se corroe, cacerola de soldadura con chaqueta de oxidación, baja escoria de soldadura
11- Función de inicio del temporizador para la olla de soldadura, la soldadura se derritió en 90 minutos.
12- Limpiador automático de dedos equipado.
13Con la función de memoria de caja negra, la máquina siempre puede almacenar los datos de SPC, mejorar la eficiencia del trabajo.
14El sistema inteligente de vigilancia y alarma garantiza el funcionamiento estable y la seguridad de los operadores.
|
Especificación general
|
Dimensión: 3600*1400*1750 mm |
| Peso: Aproximadamente: 1100 kg |
| Posibilidad de arranque: aprox. 19 kW |
| Potencia de funcionamiento normal :6-8 KW |
| Fuente de alimentación 3ph, AC380V/220V 50HZ |
| Sistemas de control:PC con ventana 7+PLC |
| Contador de PCB |
|
Sistemas de transporte
|
Dirección: de izquierda a derecha,Front Fix (((R) En el L) El |
| de acero De aleación en forma de V Dedo |
| Buffer de carga de PCB de 300 mm en la entrada |
| Método de control de la velocidad del transportador:Motor (Panasonic) |
| Velocidad del transportador: 300-2000 mm |
| Ángulo del transportador:4-7° |
| Alturas de los componentes de los PCBEn el fondo de 120 mm: 15 mm |
| |
Motor paso a paso con accionamiento alternativo Fumigación |
| Las boquillas 7-UP ST-8 |
| La capacidad de Flujo es 6.5/litro |
| Alimentación automática por flujo (Opción) |
|
|
| Flujo de espuma Los sistemas |
Presión de aire de escasez: 3-5 bar |
| Estructura modular parafácil mantenimiento |
|
Sistema de calefacción
|
Zonas de calefacción Las tres zonas más bajas, |
| La longitud de las zonas de calefacción:Las demás: |
| Método de calentamiento:Fuerzas calientes el aire |
| Zona de calefacción fácil de modularEn el mantenimiento |
|
Conchas de soldadura
|
Capacidad de la caldera de soldadura - ¿Por qué no? |
| La segunda ola : Turbulencia onda y Lambda 2yLa ola |
| Materiales :Alejado de titanio (Op: hierro fundido el esmalte) |
| Limpiando los sistemas de los dedos. |
|
|
Las piezas de repuesto :
| - No, no es así. |
Nombre de las piezas de repuesto |
Marca del producto |
Origen |
| 1 |
Muestra |
Acer |
China. |
| 2 |
El ordenador |
Computadoras industriales |
China. |
| 3 |
PLC |
Las empresas Siemens |
Alemania |
| 4 |
Modulo de control de temperatura |
Las empresas Siemens |
Alemania |
| 5 |
Motor de transporte de 90 W |
Panasonic |
Japón |
| 6 |
Vía de soldadura motor |
ZIK |
China. |
| 7 |
Las bobinas de precalentamiento |
- No, no es cierto. |
China. |
| 8 |
Calentamiento de caldera de soldadura el tubo |
- No, no es cierto. |
China. |
| 9 |
El principal Cambiar |
- ¿Qué es eso? |
Japón |
| 10 |
Contactor y moneda el limitador |
El nombre de OMRON |
Japón |
| 11 |
Relay intermedio |
El nombre de OMRON |
Japón |
| 12 |
Contenedor de fusible y fusible el tubo |
El nombre de OMRON |
Japón |
| 13 |
Controlador de programación |
- ¿ Qué es eso? |
Suiza |
| 14 |
Conversor de frecuencia |
El Delta |
Japón |
| 15 |
Botón de encendido e indicael tor luz |
- ¿ Qué pasa? |
Japón |
| 16 |
Detector de temperatura |
Niho Dennetu |
Japón |
| 17 |
El SSR |
- ¿Qué quieres decir? ¿ Qué pasa? |
Suiza |
| 18 |
Sensores fotoeléctricos |
Enfermo |
Japón |
| 19 |
El cilindro |
El SMC |
Japón |
| 20 |
Flujo pulverizador |
7-UP |
Japón |
| 21 |
Leguras de titanio patentadas las garras |
El Jaguar |
China. |
| 22 |
Interruptor de aire/principal |
El CHNT |
China. |
| 23 |
Contactor de CA |
El CHNT |
China. |
| 24 |
El botón Cambiar |
El Sr. Schneider |
Francia |
