Impresora de pasta de soldadura de PCB totalmente automática
, Impresora de pasta de soldadura de Pcb con recubrimiento de estaño
, Impresora de pasta de soldadura de PCB rápida
Fuente de energía: |
AC:220 ± 10%,50/60Hz 3KW |
Presión del aire: |
4 a 6 kgf/cm2 |
Consumo de aire: |
Aproximadamente 5L/min |
Temperatura de funcionamiento: |
-20℃~+45℃ |
Humedad del ambiente de trabajo: |
30% ~ 60% |
Dimensión de la máquina (sin luz de la torre): |
1509 ((H) mm |
Duración de la máquina: |
1970 (L) mm |
Anchura de la máquina: |
1210 ((W) mm |
Peso aproximado de la máquina: |
1500 kg de peso |
Impresora de pasta de soldadura de PCB rápida y totalmente automática para revestimiento de estaño
Impresora de pasta de soldadura totalmente automática
Especificaciones
| Rendimiento de la máquina |
| Precisión de posición de repetición |
± 0,015 mm |
| Precisión de impresión |
± 0,03 mm |
| Basado en el sistema de ensayo de terceros (CTQ) Verificar la precisión de la posición de impresión de la pasta de soldadura actual |
| Tiempo de ciclo |
< 15 segundos |
| Parámetro de la máquina |
| Fuente de energía |
AC:220 ± 10%,50/60Hz 3KW |
| Presión del aire |
4 a 6 kgf/cm2 |
| Consumo de aire |
Aproximadamente 5L/min |
| Temperatura de funcionamiento |
-20°C~+45°C |
| Humedad del ambiente de trabajo |
30% ~ 60% |
| Dimensión de la máquina (sin luz de la torre) |
1509 ((H) mm |
| Duración de la máquina |
1970 (L) mm |
| Ancho de la máquina |
1210 ((W) mm |
| Peso aproximado de la máquina |
Aproximadamente 1500 kg. |
| Procesamiento de sustratos |
| Tamaño máximo del tablero |
Las demás partidas |
| Tamaño mínimo del tablero |
80*50 mm |
| espesor del tablero |
0.8 ~ 6 mm |
| Peso máximo del tablero |
10 kilos |
| Espacio libre entre los bordes de la tabla |
3.5 mm |
| Altura del tablero |
15 mm |
| Alturas de transporte |
Las demás partidas |
| Velocidad de transporte |
Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos. |
| Dirección del transporte |
Una etapa |
1Diagrama de dimensiones del equipo

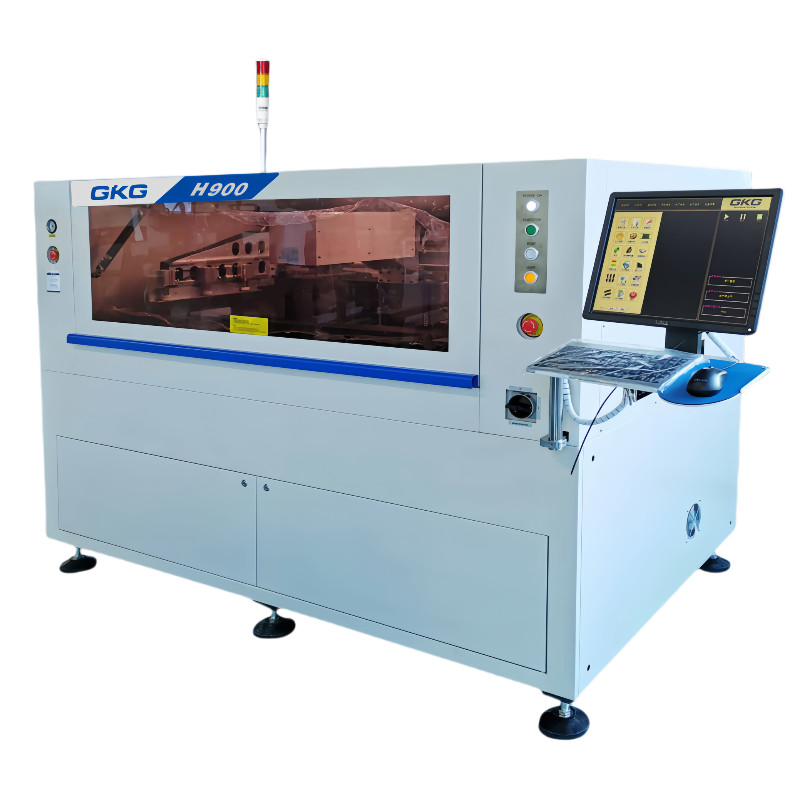

Tamaño del equipo:1970*1210*1509mm
Imagen y sistema óptico
Utilizando una luz de anillo uniforme y una luz coaxial de alto brillo, con función de ajuste de brillo prometedor, se pueden reconocer bien todos los tipos de puntos de marca (incluidos los puntos de marca resistentes),Aplicable para el revestimiento de estaño, el cobre, el dorado, el estiramiento de estaño, el FPC y otros tipos de PCB con diferentes colores.
Sistema de control eléctrico
Distribución segura y ordenada del circuito eléctrico y el circuito de gas El circuito eléctrico y el camino del gas se colocan verticalmente en los dos lados y la parte posterior de la máquina, que es fácil de verificar y reparar.
Interfaz de funcionamiento chino/inglés
La máquina adopta una interfaz operativa windowsXP/win7 con un software de GKG fácil de usar.Se puede seleccionar chino/inglés,Menú/diario de operaciones/registro de averías/diagnóstico de averías/análisis de errores/alarma de luz, etc.
Sistema de inspección y análisis de la calidad de la impresión de pasta de soldadura en 2D
El sistema 2D detecta inmediatamente los defectos de deposición de la pasta de soldadura como desviación, falta de pasta, falta de pasta, unión de pasta, etc., y garantiza la calidad de impresión.
Motor paso a paso ajustable - Cabezas de impresión programables y flotantes
Un diseño único de plataforma larga y pista fija, para garantizar un soporte estable de PCB. Impresión horizontal de expresión corta, estabilidad de presión, ahorrar pasta de soldadura.
