Resaltar:
                                                                                                                                                                                                                                                                                                                                                Impresora de pasta de soldadura de PCB, Impresora de pasta de soldadura totalmente automática, Impresora de pasta de soldadura para equipos GSE


Fuente de energía:	AC:220 ± 10%,50/60Hz 2,2KW	Presión del aire:	4 a 6 kgf/cm2
Consumo de aire:	Aproximadamente 5L/min	Temperatura de funcionamiento:	-20℃~+45℃
Humedad del ambiente de trabajo:	30% ~ 60%	Dimensión de la máquina (sin luz de la torre):	1460 ((H) mm
Duración de la máquina:	1152 ((L) mm	Anchura de la máquina:	1362 ((W) mm
Peso aproximado de la máquina:	900 kilos

Fuente de energía:	AC:220 ± 10%,50/60Hz 2,2KW
Presión del aire:	4 a 6 kgf/cm2
Consumo de aire:	Aproximadamente 5L/min
Temperatura de funcionamiento:	-20℃~+45℃
Humedad del ambiente de trabajo:	30% ~ 60%
Dimensión de la máquina (sin luz de la torre):	1460 ((H) mm
Duración de la máquina:	1152 ((L) mm
Anchura de la máquina:	1362 ((W) mm
Peso aproximado de la máquina:	900 kilos

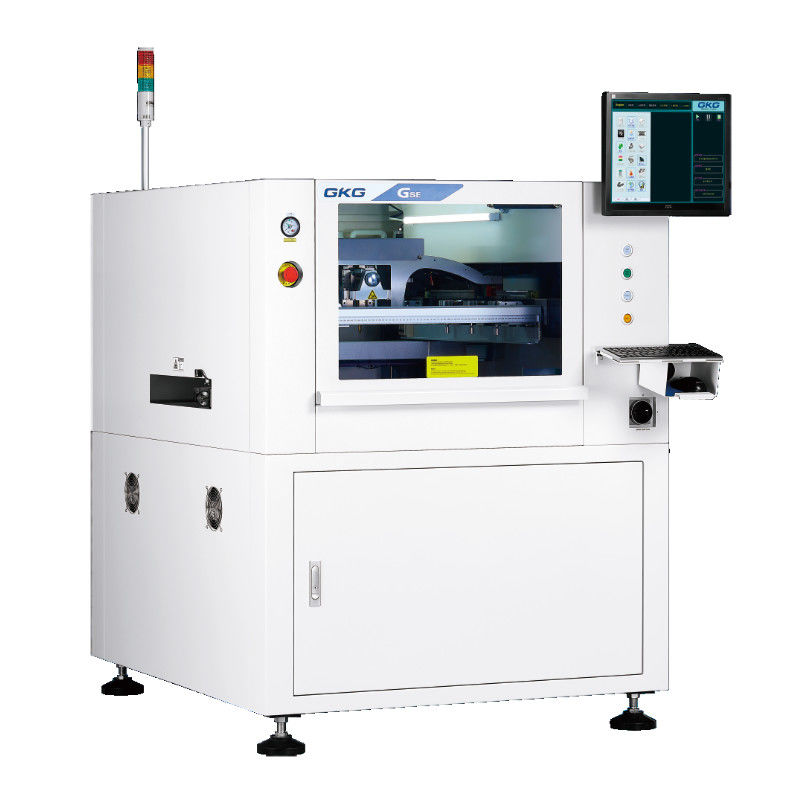

Impresora de pasta de soldadura totalmente automática Equipo GSE para PCB

Impresora de pasta de soldadura totalmente automática

Impresora de pasta de soldadura totalmente automática Equipo GSE para PCB 0

Rendimiento de la máquina
Precisión de posición de repetición	± 0,01 mm
Precisión de impresión	± 0,025 mm
NCP-CT ((Excluidas la limpieza y la impresión)	7.5s
HCP-CT ((Incluida la limpieza y la impresión)	Las demás partidas
Proceso de fabricación	5 minutos
Línea de transferencia CT	3 minutos

Parámetro de la máquina
Fuente de energía	AC:220 ± 10%,50/60Hz 2,2KW
Presión del aire	4 a 6 kgf/cm2
Consumo de aire	Aproximadamente 5L/min
Temperatura de funcionamiento	-20°C~+45°C
Humedad del ambiente de trabajo	30% ~ 60%
Dimensión de la máquina (sin luz de la torre)	1460 ((H) mm
Duración de la máquina	1152 ((L) mm
Ancho de la máquina	1362 ((W) mm
Peso aproximado de la máquina	Aproximadamente 900 kg.
Requisitos para el soporte de carga del equipo	650 kg/m2

1Diagrama de dimensiones del equipo

Tamaño del equipo: 1152*1362*1460 mm
Impresora de pasta de soldadura totalmente automática Equipo GSE para PCB 1

BTB Diagrama de apariencia dimensional

Impresora de pasta de soldadura totalmente automática Equipo GSE para PCB 2

1Fuente de alimentación principal: CA: 220 ± 10%, 50/60 Hz fuente de alimentación estable de 3 kW con corriente nominal, tipo de enchufe: sistema británico.

La interfaz eléctrica se muestra en la figura anterior:

2Fuente de gas de suministro principal: Fuente de gas industrial con una presión estable de 4,0 a 6 kgf/cm2.

Tipo universal para la parte delantera de la tráquea, la articulación trasera sólo necesita coincidir con el tamaño de la tráquea

3.Peso de la máquina: Aproximadamente: 900 kg

2.Ambiente de uso del equipo

1Temperatura en el taller: 20 °C~+45 °C

2Humedad del taller: 30-60%

3Protección electrostática: se requiere conexión a tierra ESD y protección electrostática

4. Soporte de carga del suelo: si el equipo no se utiliza en la planta baja, por favor preste atención a la capacidad de carga del suelo, que debe ser ≥ 650 kg/m2.
