Resaltar:
Impresora de pasta de soldadura de placas de PCB
, Impresora de pasta de soldadura de PCB de alta precisión
, Impresora de pasta de soldadura de PCB totalmente automática
Tamaño máximo del tablero: |
450*340 mm |
Tamaño mínimo del tablero: |
50*50m m |
Fuente de energía: |
AC:220±10%, 50/60HZ,2.5KW |
Dimensión de la máquina ((sin luz de la torre): |
1530 ((H) mm |
Duración de la máquina: |
1172 ((L) mm |
Anchura de la máquina: |
1385 ((W) mm |
Peso aproximado de la máquina:: |
Aproximadamente: 1000 kg |
Humedad de funcionamiento: |
30% ~ 60% |
Presión del aire: |
4 a 6 kgf/cm2 |
espesor del tablero: |
0.4~6m m |
Temperatura de funcionamiento: |
-20℃~+45℃ |
Consumo de aire: |
Aproximadamente 5L/min |

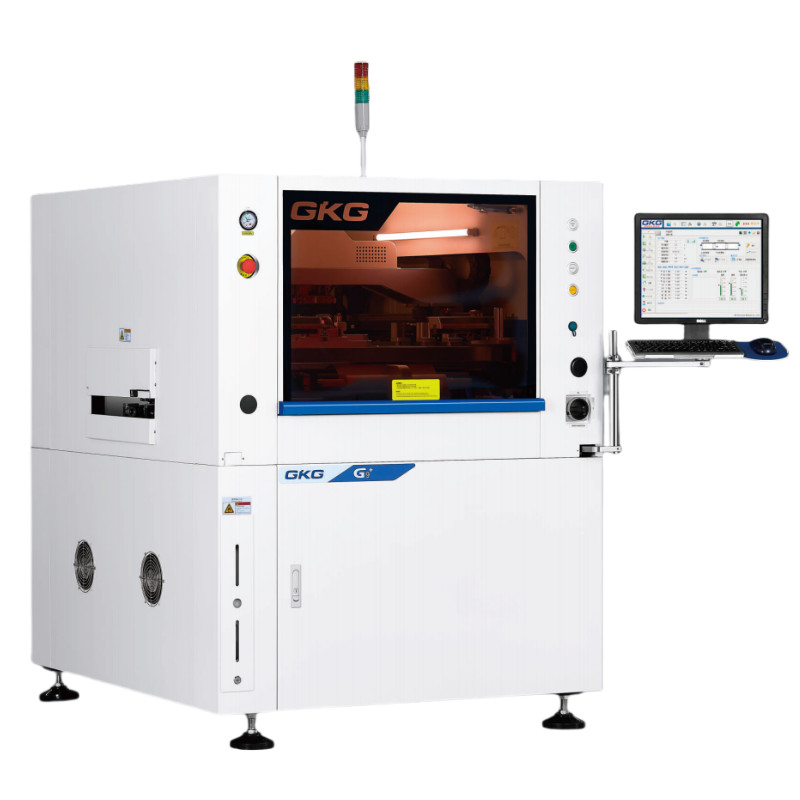

Impresora de pasta de soldadura de placas de PCB totalmente automática de alta precisión
Impresora de pasta de soldadura totalmente automática de alta precisión y alta velocidad
La prensa de impresión de pasta de estaño automática G9+ es un modelo de alta gama para aplicaciones de alta gama SMT, que puede satisfacer los requisitos del proceso de impresión de 03015, tono de 0,25, alta precisión y alta velocidad.
Parámetro/especificaciones técnicas
| Procesamiento de sustratos |
El G9+ |
| Tamaño máximo del tablero |
450*340 mm |
| Tamaño mínimo del tablero |
50*50 mm |
| espesor del tablero |
0.4 ~ 6 mm |
| Peso máximo del tablero |
3 kilos |
| Espacio libre entre los bordes de la tabla |
2.5 mm |
| Altura del tablero |
15 mm |
| Alturas de transporte |
Las demás partidas |
| Velocidad de transporte |
Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos.
Control del programa
|
| Dirección del transporte |
Una etapa |
| Clampada de tablero |
Patenteado sobre el sujetador superior |
| Acoplamiento lateral |
| Función de adsorción |
| Sistema de apoyo |
Pin magnético |
| Bloque de apoyo |
| Tabla manual hacia arriba y hacia abajo |
Apariencia dimensional
Apariencia de las dimensiones BTB
Desempeño
Sistema de cámaras digitales CCD
Nuevo sistema de trayectoria óptica, luz circular uniforme y alto brillo de la fuente de luz coaxial.que permitan reconocer fácilmente puntos de marcado diferentes (incluidos los puntos de marcado desiguales), como el revestimiento de estaño, revestimiento de cobre, revestimiento de plata, soldadura por aire caliente, FPC y varios tipos de PCB de diferentes colores.
Ajustable de espesor de PCB de alta precisión
Es una estructura extremadamente fiable con movimiento XY estable, el ajuste manual hace que sea fácil adaptarse a diferentes espesores de PCB.
Sistema de posicionamiento del tren de guía
Nuevo patrón patentado guía de tren puede desmontable, programable pinza lateral flexible, específica para FPC, PCBwarpage, realizar un dispositivo de placa de acampada único.A través de la programación de software puede estirar automáticamente y retirar el espesor del PCB no afectado.
Diseño innovador de la estructura de la excavadora
Adoptar un sistema integral de expresión que mejore la estabilidad y la vida útil.
Limpieza de plantillas de alta velocidad
La estructura de limpieza que se distribuye hacia abajo evita con éxito la apertura obstruida (que siempre es la causa raíz de una limpieza ineficaz).La longitud del disolvente dispensado también se puede modificar fácilmente con el control del software.
Nueva interfaz multifunción
La simplicidad, lo entiende Clearty, el usuario amable.
Función de control de temperatura y humedad reales.
Opción 4.0
