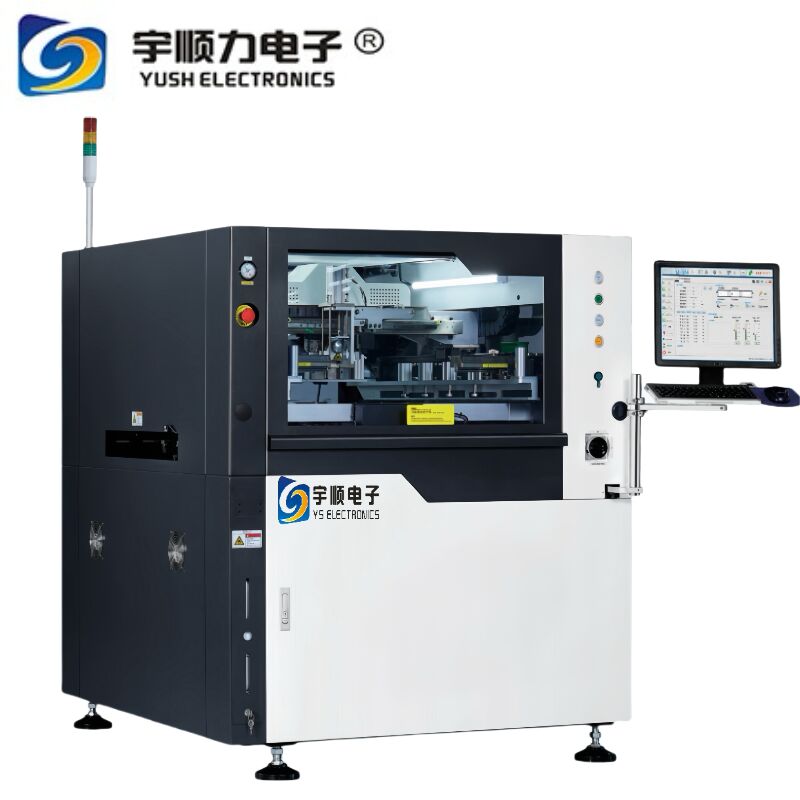

Impresora de pasta de soldadura totalmente automática de alta precisión para la producción de PCB
Impresora de pasta de soldadura totalmente automática de alta precisión para la producción de PCB
Especificaciones de rendimiento de la máquina
| Precisión de la posición repetida | ±10μm@6σ, CPK≥2.0 |
|---|
| Precisión de impresión | ±18μm@6σ, CPK≥2.0 |
|---|
| NCP-CT (excluyendo limpieza e impresión) | <7.5 segundos |
|---|
| HCP-CT (incluyendo limpieza e impresión) | 18s/pcs |
|---|
| CT del proceso | 4 minutos |
|---|
| CT de la línea de transferencia | 2 minutos |
|---|
Parámetros de procesamiento del sustrato
| Tamaño máximo de la placa | 510*510mm (Actualización opcional a: 610*510mm) |
|---|
| Tamaño mínimo de la placa | 50*50mm |
|---|
| Grosor de la placa | 0.4~6mm |
|---|
| Rango mecánico de la cámara | 528*510mm |
|---|
| Peso máximo de la placa | 5kg |
|---|
| Espacio libre del borde de la placa | 2.5mm |
|---|
| Altura de la placa | 23mm Más allá de los pines de los elementos de rasgo |
|---|
| Velocidad de transporte | 900±40mm |
|---|
| Velocidad máxima de transporte | Control segmentado, 1500mm/s (Máx.) |
|---|
| Dirección de transporte | Una etapa |
|---|
Parámetros de impresión
| Velocidad de impresión | 10~200mm/seg |
|---|
| Presión de impresión | 0.5~20Kg |
|---|
| Modo de impresión | Una/Dos veces |
|---|
| Tipo de rasqueta | Goma/Cuchilla de rasqueta (ángulo 45/55/60) |
|---|
| Despegue | 0~20mm |
|---|
| Velocidad de despegue | 0~20mm/seg |
|---|
| Tamaño del marco de la plantilla | 470*370mm~737*737mm |
|---|
| Método de posicionamiento de la malla de acero | Posicionamiento automático en dirección Y |
|---|
Parámetros de limpieza
| Sistema de limpieza | Modos seco, húmedo y vacío |
|---|
| Limpieza de alta velocidad | Limpieza integrada y por tejido |
|---|
| Sistema de limpieza | Tipo de pulverización lateral |
|---|
| Carrera de limpieza | Generación automática |
|---|
| Posición de limpieza | Post-limpieza |
|---|
| Velocidad de limpieza | 10-200mm/seg |
|---|
| Consumo de líquido de limpieza | Ajustable automática y manualmente |
|---|
| Consumo de papel de limpieza | Ajustable automática y manualmente |
|---|
Parámetros de visión
| FOV de CCD | 10*8mm |
|---|
| Tipo de cámara | Cámara digital CCD de 130 mil |
|---|
| Sistema de cámara | Estructura óptica de bloqueo/desbloqueo |
|---|
| Tiempo de ciclo de la cámara | 100ms |
|---|
| Tipos de marcas fiduciales | Forma estándar de la marca fiducial: redonda, cuadrada, diamante, cruz, almohadilla y perfil |
|---|
| Tamaño de la marca | 0.1-6mm |
|---|
| Número de marcas | Máx.: 4 piezas |
|---|
| Número de permanencia | Máx.: 1 pieza |
|---|
Parámetros de la máquina
| Fuente de alimentación | CA: 220±10%, 50/60Hz 2.2KW |
|---|
| Presión de aire | 4~6Kgf/cm² |
|---|
| Consumo de aire | Aproximadamente 5L/min |
|---|
| Temperatura de funcionamiento | -20℃~+45℃ |
|---|
| Humedad del entorno de trabajo | 30%~60% |
|---|
| Dimensión de la máquina (sin luz de torre) | 1500(H)mm |
|---|
| Longitud de la máquina | 1240(L)mm |
|---|
| Ancho de la máquina | 1410(W)mm |
|---|
| Peso de la máquina aprox. | Aprox.: Aproximadamente 1100Kg |
|---|
| Requisitos de soporte de carga del equipo | 650Kg/m² |
|---|
Especificaciones del equipo
Modelo del equipo: YS-GT
Tamaño: 1240(L) * 1410(W) * 1500(H)mm
Requisitos de alimentación
Fuente de alimentación principal: CA: 220 ± 10%, 50/60HZ 3KW fuente de alimentación estable con corriente nominal, tipo de enchufe: sistema británico.
Requisitos de suministro de gas
Suministro de gas principal: Una fuente de gas industrial estable con una presión de 4.0-6kgf/cm². El diámetro de la tubería de gas es de 6 mm/8 mm/10 mm/12 mm, y la junta frontal de la tubería de gas es universal.
Peso de la máquina
Aproximadamente 1100Kg
Entorno de uso del equipo
- Temperatura del taller: -20℃~+45℃
- Humedad del taller: 30-60%
- Protección contra la electricidad estática: Se requiere conexión a tierra ESD y protección contra la electricidad estática
- Capacidad de carga del suelo: Debe ser ≥ 650kg/m²
