Alta eficiencia YS-12 Impresora de pasta de soldadura automática de alta precisión totalmente automática

Name: Alta eficiencia YS-12 Impresora de pasta de soldadura automática de alta precisión totalmente automática
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-12
Price: 30000 USD
Availability: InStock

Detalles del producto

Lugar de origen: Cantón

Nombre de la marca: YUSH

Certificación: ce

Número de modelo: YS-12

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: USD30000

Tiempo de entrega: 20 días de trabajo

Condiciones de pago: LC, D/A, D/P, T/T, Western Union

Capacidad de la fuente: 1000

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                Impresora de pasta de soldadura totalmente automática, Impresora de soldadura automática de alta precisión, Impresora de pasta de soldadura YS-12


Peso:	1500 kilos	Modo de posición de plantilla:	Posicionamiento manual
Espesor:	20-40m m

Peso:	1500 kilos
Modo de posición de plantilla:	Posicionamiento manual
Espesor:	20-40m m

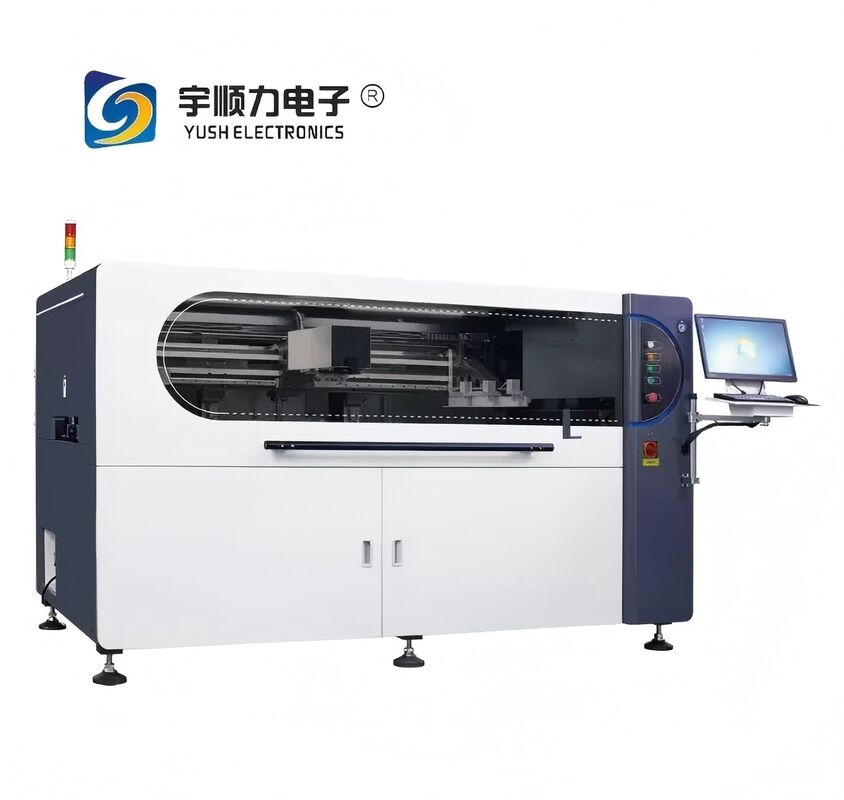

Alta eficiencia YS-12 Impresora de pasta de soldadura automática de alta precisión totalmente automática

Impresora de pasta de soldadura automática de alta precisión YS-12 totalmente automática de alta eficiencia

La máquina de impresión visual totalmente automática YS-12 se utiliza principalmente en mini LED, impresión de semiconductores y aplicaciones de nueva energía. Puede cumplir perfectamente con los requisitos de proceso de 01005, 0.25Pich con espaciado igual y alta precisión.

Parámetros técnicos

Marcos de pantalla

Tamaño mínimo	520x300MM
Tamaño máximo	1500X750MM
Grosor	20-40MM
Modo de posición de la plantilla	Posicionamiento manual

Parámetros de la placa PCB

Tamaño mínimo de PCB	50x50mm
Tamaño máximo de PCB	1200x350mm
Grosor de PCB	0.4-6mm
Alabeo de PCB	<1%
Espacio libre del borde de la placa PCB	2.5mm
Altura de la placa	25mm
Altura de transporte	900±40mm
Velocidad de transporte	Máx. 1500 mm/s Programable
Modo de transporte	Pista de transporte de una sección
Peso máximo de la placa PCB	7kg
Dirección de transporte	Izquierda-Derecha; Derecha-Izquierda; Izquierda-Izquierda; Derecha-Derecha

Parámetros de impresión

Velocidad de impresión	10-200 mm/seg
Presión de impresión	0.5-25kg
Modo de impresión	Impresión con rasqueta simple o doble
Distancia de liberación	0-20mm
Modo Snap	Desmoldeo de tres etapas
Tipo de rasqueta	Rasqueta de goma/Rasqueta de acero
Velocidad de liberación	0-20 mm/seg

Precisión de impresión

Precisión de posición repetida	±0.015mm
Precisión de impresión	±0.025mm
Tiempo de ciclo (excluyendo la limpieza)	<15 (Excluye impresión y limpieza)
Tiempo de cambio	<5Min

Parámetros de limpieza

Carrera de limpieza	Generación automática
Posición de limpieza	Limpieza derecha
Velocidad de limpieza	10~200 mm/seg
Consumo de líquido de limpieza	Ajustable automática y manualmente
Consumo de papel de limpieza	Ajustable automática y manualmente

Parámetros de imagen

FOV de CCD	10*8mm
Tipo de cámara	Cámara digital de 130 megapíxeles
Sistema de cámara	Estructura de opción de bloqueo hacia arriba/abajo
Tiempo de ciclo de la cámara	150ms
Tamaño de la marca	0.1~6mm
Número de permanencia	Máx.: 1 pieza
Número de marcas	Máx.: 4 piezas
Detección 2D	Detectar estaño bajo/impresión faltante/estaño continuo

Configuración funcional

Control de seguridad	Puerta abierta para detener, alarma anormal
Interfaz de usuario inteligente	Nueva interfaz, operación de teclas de acceso directo
Configuración de permisos	Se puede configurar libremente y se puede establecer la división de autoridad de operadores, técnicos e ingenieros
Sistema MES estándar	Salida personalizada de soluciones de la Industria 4.0, puede registrar SOP y datos abiertos del equipo y cargar
Conexión SPI	Compensación automática de desplazamiento y detección de menos estaño, limpieza automática de malla de acero
Sistema de trazabilidad	Código de escaneo de la cámara, tamaño compatible: 2.52.5-8.8mm

Coincidencia de equipos de instalación en el sitio

Peso de la máquina	1500kg
Fuente de alimentación principal	CA: 220±10v; 50/60Hz, 3.5KW, con corriente y fuente de alimentación estables
Cable de tierra	El equipo debe estar conectado a tierra por separado tirando de un cable de tierra
Tipo de enchufe	Inglés SS145 (13A)
Fuente principal de suministro de aire	Fuente de gas industrial de 4.0-6qf/cm?, con un diámetro de vía aérea recta de 8 mm

Entorno operativo del equipo

Temperatura de trabajo	-20℃-45℃
Humedad del entorno de trabajo	30%~60%
Protección electrostática	Protección electrostática de conexión a tierra ESD
