Name: YS-12 fully automatic visual printing machine is mainly used in mini LED,
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-12
Price: 50000 USD
Availability: InStock

Detalles del producto

Lugar de origen: Cantón

Nombre de la marca: YUSH

Número de modelo: YS-12

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: USD50000

Tiempo de entrega: 20 días de trabajo

Condiciones de pago: LC, D/A, D/P, T/T, Western Union

Capacidad de la fuente: 1000

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                Impresora de pasta de soldadura de PCB totalmente automática, mini LED visual printing machine, Impresora de pasta de soldadura YS-12


Modelo:	YS-12	Peso:	1500 kilos
Tamaño mínimo:	520*300 mm	Tamaño máximo:	1500*750 mm

Modelo:	YS-12
Peso:	1500 kilos
Tamaño mínimo:	520*300 mm
Tamaño máximo:	1500*750 mm

YS-12 fully automatic visual printing machine is mainly used in mini LED,

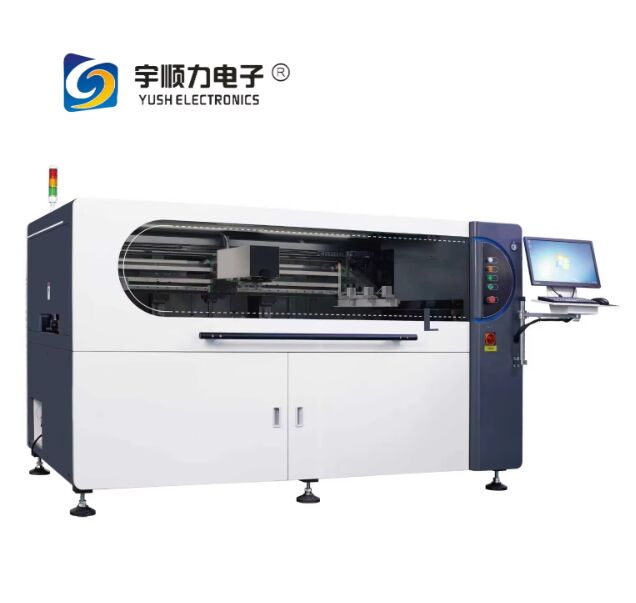

Máquina de impresión visual totalmente automática YS-12

La máquina de impresión visual totalmente automática YS-12 está diseñada principalmente para aplicaciones de mini LED, ofreciendo capacidades de impresión de precisión para la fabricación electrónica avanzada.

Descripción general del producto

Especificaciones técnicas

Parámetros del marco de la pantalla

Tamaño mínimo	520 × 300 mm
Tamaño máximo	1500 × 750 mm
Grosor	20-40 mm
Modo de posición de la plantilla	Posicionamiento manual

Parámetros de la placa PCB

Tamaño mínimo de PCB	50 × 50 mm
Tamaño máximo de PCB	1200 × 350 mm
Grosor de PCB	0.4-6 mm
Alabeo de PCB	<1%
Espacio libre del borde de la placa PCB	2.5 mm
Altura de la placa	25 mm
Altura de transporte	900 ± 40 mm
Velocidad de transporte	Máximo 1500 mm/s (Programable)
Modo de transporte	Pista de transporte de una sección
Peso máximo de la placa PCB	7 kg
Dirección de transporte	Izquierda-Derecha; Derecha-Izquierda; Izquierda-Izquierda; Derecha-Derecha

Parámetros de impresión

Velocidad de impresión	10-200 mm/seg
Presión de impresión	0.5-25 kg
Modo de impresión	Impresión con rasqueta simple o doble
Distancia de liberación	0-20 mm
Modo Snap	Desmoldeo de tres etapas
Tipo de rasqueta	Rasqueta de goma/Rasqueta de acero
Velocidad de liberación	0-20 mm/seg

Precisión de impresión

Precisión de posición repetida	±0.015 mm
Precisión de impresión	±0.025 mm
Tiempo de ciclo (Excluyendo limpieza)	<15 segundos
Tiempo de cambio	<5 minutos

Parámetros de limpieza

Carrera de limpieza	Generación automática
Posición de limpieza	Limpieza derecha
Velocidad de limpieza	10-200 mm/seg
Consumo de fluido de limpieza	Ajustable automática y manualmente
Consumo de papel de limpieza	Ajustable automática y manualmente

Parámetros de imagen

FOV de CCD	10 × 8 mm
Tipo de cámara	Cámara digital de 130 megapíxeles
Sistema de cámara	Estructura de opción de bloqueo arriba/abajo
Tiempo de ciclo de la cámara	150 ms
Tamaño de la marca	0.1-6 mm
Número de alejamiento	Máximo: 1 pieza
Número de marcas	Máximo: 4 piezas
Detección 2D	Detectar estaño bajo/impresión faltante/estaño continuo

Configuración funcional

Control de seguridad: Apertura de puerta para detener, alarma anormal
Interfaz de usuario inteligente: Interfaz nueva, operación con teclas de acceso directo
Configuración de permisos: División de autoridad libremente configurable para operadores, técnicos e ingenieros
Sistema MES estándar: Soluciones personalizadas de Industria 4.0, registro de SOP, carga de datos del equipo
Conexión SPI: Compensación automática de desplazamiento, detección de estaño insuficiente, limpieza automática de malla de acero
Sistema de trazabilidad: Código de escaneo de la cámara, tamaño compatible: 2.5×2.5-8×8 mm

Requisitos de instalación

Peso de la máquina	1500 kg
Fuente de alimentación principal	CA: 220±10V; 50/60Hz, 3.5KW, con corriente y suministro de energía estables
Cable de tierra	El equipo requiere conexión a tierra separada con cable de tierra dedicado
Tipo de enchufe	Inglés SS145 (13A)
Fuente principal de suministro de aire	Fuente de gas industrial de 4.0-6 kgf/cm², con diámetro de vía aérea recta de 8 mm

Entorno operativo

Temperatura de trabajo	-20℃ a 45℃
Humedad del entorno de trabajo	30% a 60%
Protección electrostática	Protección electrostática de conexión a tierra ESD
