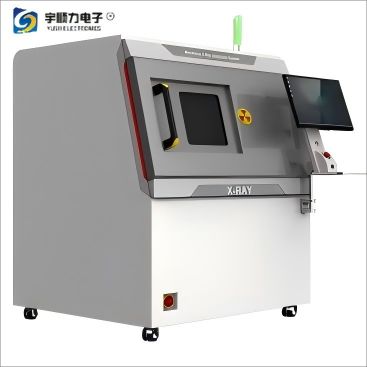

Solución de Rayos X de Alta Eficiencia YS-X6600, Fabricante de Sistemas de Inspección de Rayos X de Microfoco

Name: Solución de Rayos X de Alta Eficiencia YS-X6600, Fabricante de Sistemas de Inspección de Rayos X de Microfoco
Brand: YUSH Electronic Technology Co.,Ltd
SKU: Se aplicará el procedimiento siguiente:
Price: 38650 USD
Availability: InStock

Detalles del producto

Lugar de origen: En la región de Guangdong

Nombre de la marca: YUSH

Número de modelo: Se aplicará el procedimiento siguiente:

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: USD38650

Tiempo de entrega: 20 días laborables

Condiciones de pago: Los datos de las operaciones de transferencia de los Estados miembros a través de la Unión Europea s

Capacidad de la fuente: 100

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:

Peso:	1170kg	Modelo:	Se aplicará el procedimiento siguiente:
Tamaño Estándar:	Cuadro de las partidas 1 y 2	Potencia total:	1700w

Peso:	1170kg
Modelo:	Se aplicará el procedimiento siguiente:
Tamaño Estándar:	Cuadro de las partidas 1 y 2
Potencia total:	1700w

Solución de Rayos X de Alta Eficiencia YS-X6600, Fabricante de Sistemas de Inspección de Rayos X de Microfoco

1. Aplicación

1: Semiconductores	2: Electrónica automotriz	3: PCB’A	4: LED
5: Inspección BGA/QFN	6: Fundición a presión de aluminio	7: Molde	8: Componentes eléctricos y mecánicos
9: Semillas de agricultura biológica	10: Componente de aviación	11: Cubo de rueda	12: Cable/USB/Enchufe

2. Funciones y características

Función	Ventajas
El tubo de rayos X y el detector pueden moverse a lo largo de la dirección Z,La velocidad de movimiento de la mesa a lo largo de la dirección X-Y se puede ajustar.	Mayor rango de detección efectivo, mejorando el aumento y la eficiencia de detección del producto.
Detector de panel plano digital de alta definición. Máx.Ángulo de inclinaciónes de 60°, las muestras se pueden observar con una perspectiva única.	Fácil de identificar los defectos laterales del producto y lograr una detección sin ángulo muerto.
Larga vida útiltubo de rayos X, sin mantenimiento de por vida.	Adopte la fuente de rayos X japonesa Hamamatsu de primera clase mundial
Se pueden detectar fallas de menos de 2,5μm. Alta precisión de repetición de detección.	Fácil de distinguir la flexión y rotura del cable de oro del paquete de semiconductores.
Potente función de medición CNC, puede probar automáticamente, el programa de prueba se puede editar.	Adecuado para la inspección a gran escala y mejorar la eficiencia de detección.
Gran espacio de inspección, puede colocar varias muestras de gran tamaño. La mesa puede transportar artículos de 10 kg.	Mesa grande para placas de control industrial grandes, tiras de LED ultralargas y productos electrónicos para diversos campos
Vista de navegación grande, la mesa se moverá a donde haga clic con el mouse.	Muy fácil de operar, encuentre rápidamente los defectos del artículo y mejore la eficiencia de detección

3. Parámetros técnicos de hardware

Tipo de tubo	Tubo de rayos X de microfoco sellado
Voltaje del tubo	Voltaje del tubo
Corriente del tubo	10-200uA(software limitado a 89uA)
Tamaño del punto focal	5-15μm
Método de enfriamiento	Enfriamiento por convección
Tipo de detector	Detector de panel plano digital HD (FPD)
Área de imagen	130 mm * 130 mm
Matriz de píxeles	1536 * 1536 píxeles
Ángulo de inclinación	0-60°
Precisión de la prueba repetida	3μm
Velocidad de inspección del software	3.0s/punto (Excluyendo el tiempo de carga y descarga)
Tamaño estándar	540 mm * 450 mm
Área de inspección efectiva	500 mm × 420 mm
Capacidad de carga	≤5Kg
Plataforma operativa	Mouse, teclado, 2 modos de funcionamiento
Placa de plomo interna	Placa de plomo de 5 mm de espesor (aislar la radiación)
Dimensiones	1245 mm (L) * 1230 mm (W) * 1900 mm (H)
Peso	1170 kg
Fuente de alimentación	CA 110-220 V(+10%)(fuente de alimentación general internacional)

4. Parámetros técnicos del software

Cortocircuito BGA	Imágenes NG preestablecidas, el software contrasta y reconoce automáticamente
Falsa soldadura BGA	Imágenes NG preestablecidas, el software contrasta y reconoce automáticamente
Medición de área	Estándar de tamaño de área preestablecido, función de aviso de producto NG.
Medición de tamaño	Distancia, curvatura de la línea dorada, pendiente, ángulo, etc.
Posicionamiento automático	Función de cero automático de la mesa al encender, reinicio del sistema
Modo de control	Control automático CNC, teclado de control manual, mouse, 3 modos son opcionales.

5. Control de mesa

1. La velocidad de la mesa se puede ajustar con la barra espaciadora: baja, normal y alta.

2. El movimiento de tres ejes X, Y, Z y el ángulo de inclinación se controlan mediante el teclado.

3. Vista de navegador grande, imagen de navegación clara, la mesa se moverá a donde haga clic con el mouse.

6. Programación CNC

1. Simplemente haga clic con el mouse y puede escribir programas.

2. La mesa de objetos se mueve a lo largo de la dirección X, Y para el posicionamiento; el tubo de rayos X y el detector se mueven a lo largo de la dirección Z para el posicionamiento.

3. Voltaje y corriente establecidos por software.

4. Configuración de imagen: brillo, contraste, ganancia automática y exposición

5. Los usuarios pueden cambiar el tiempo de pausa para la conversión del programa.

6. El sistema anticolisión puede maximizar la inclinación y la observación de las piezas de trabajo.

7. Análisis automático del diámetro, proporción de cavidad, área y redondez de BGA.

7. Principio de funcionamiento de rayos X
