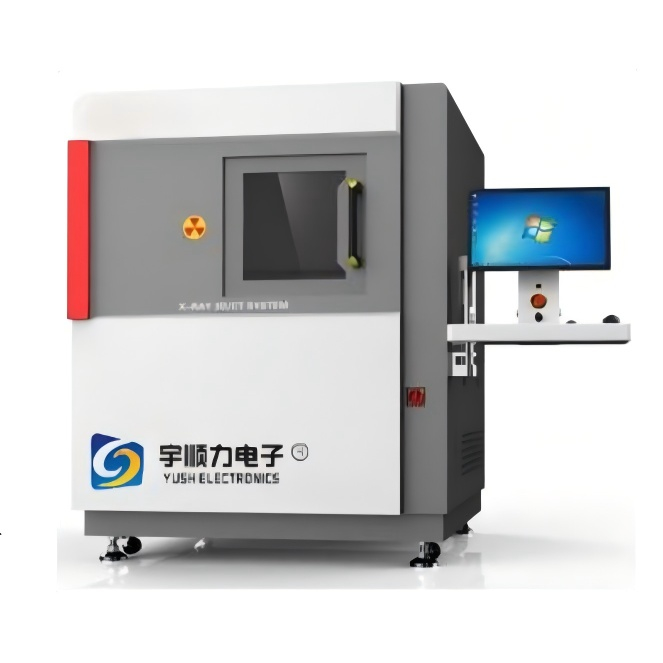

Sistema universal de inspección por rayos X, medición 3D de alta calidad y análisis no destructivo.

Name: Sistema universal de inspección por rayos X, medición 3D de alta calidad y análisis no destructivo.
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-8500
Price: 50000 USD
Availability: InStock

Detalles del producto

Lugar de origen: Guangdong

Nombre de la marca: YUSH

Número de modelo: YS-8500

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: USD50000

Tiempo de entrega: 20 días laborables

Condiciones de pago: L/C, D/A, D/P, T/T, Western Union

Capacidad de la fuente: 100

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:

Peso:	2950kg	modelo:	YS-8500
Campo de visión:	Se trata de un sistema de control de velocidad.	Tube Voltage Range:	25-160KV
Resolución:	5.8Lp/mm

Peso:	2950kg
modelo:	YS-8500
Campo de visión:	Se trata de un sistema de control de velocidad.
Tube Voltage Range:	25-160KV
Resolución:	5.8Lp/mm

Sistema universal de inspección por rayos X, medición 3D de alta calidad y análisis no destructivo.

Introducción del producto

Sistema universal de inspección de rayos X,YS-8500 adopta el diseño de tubo de rayos X abierto de COMET, y su capacidad de inspección de defectos puede alcanzar 0.5um. Puede realizar inspecciones 2D/3D/TC y otros métodos de inspección, y es adecuado para la inspección de calidad, la medición 3D y el análisis no destructivo.

Ventajas de la aplicación

Con la función de TC planar (PCT), se puede aplicar a la inspección 3D/TC de placas de circuito impreso, SMT, IGBT, obleas, etc.
Con la función de TC de haz cónico, se puede aplicar a la inspección de sensores, relés, micro motores, materiales y fundiciones de aluminio
Modo de observación de punto fijo de 360° conveniente
Módulo de software de inspección de vacíos 2D (opcional)
Módulo de software de medición y análisis 3D (opcional)

Campos de aplicación

Inspección de la calidad de la soldadura de las juntas de soldadura en PCB, componentes BGA, circuitos integrados (CI) y la inspección de sus hilos de conexión, inspección de paquetes de semiconductores y conexión interna, inspección de módulos de potencia electrónica (IGBT), inspección de defectos de obleas (WLCSP)
Inspección de sensores, relés, fusibles, bobinas, sistemas de microaccionamiento y sistemas de control de airbags, micro motores (MEMS, MOEMS), cables y enchufes, piezas de plástico, diversos materiales como plásticos, cerámicas, materiales biológicos, componentes ópticos, pequeñas fundiciones de titanio y aluminio

Modo de observación giratorio de 360°

Parámetros del producto

Modelo No.	YS-8500
Tipo de tubo de rayos ×	Fuente de rayos transmitidos de microfoco abierto
Rango de voltaje del tubo	25-160KV
Rango de corriente del tubo	0.01mA~1.0mA
Potencia máxima del tubo	64W
Potencia máxima del objetivo	10W
Tamaño del microfoco	<1μm
Tipo de panel plano	Detector de panel plano de silicio amorfo (Opcional)
Matriz de píxeles	1536x1536
Campo de visión	130mmx130mm
Resolución	5.8Lp/mm
Velocidad de fotogramas de imagen (1×1)	20fps
Dígitos de conversión AD	16bits
Tamaño máximo de la muestra	750mmx650mm
Área máxima de inspección	550mmx550mm
Magnificación geométrica de la imagen	2000X
Potencia de entrada	220V 10A 50-60Hz
Sistema operativo	Estación de trabajo de imagen PrecisionT7920
Dimensiones	L1600mm×W1700mm×H2000mm
Peso neto	Aproximadamente 2950 KG

Tags:

YS-8500 Es un equipo industrial de microfoco CT de rayos X de alta eficiencia, sistema de reconstrucción y análisis de imágenes
