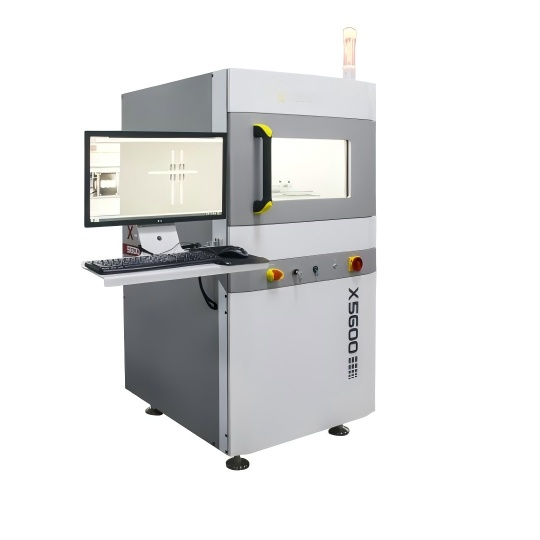

Name: Solución de Rayos X YS-X5600, Fabricante de Sistemas de Inspección de Rayos X Microfocus
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-X5600
Price: 31940 USD
Availability: InStock

Detalles del producto

Lugar de origen: En la región de Guangdong

Nombre de la marca: YUSH

Número de modelo: YS-X5600

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: USD31940

Tiempo de entrega: 20 días laborables

Condiciones de pago: Los datos de las operaciones de transferencia de los Estados miembros a través de la Unión Europea s

Capacidad de la fuente: 100

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:

Peso:	100 kg de peso	Modelo:	YS-X5600
Rango de tensión:	Entre 40 y 90 kV	Rango de corriente:	10-200 μA
Campo de visión:	El valor de las emisiones de gases de efecto invernadero

Peso:	100 kg de peso
Modelo:	YS-X5600
Rango de tensión:	Entre 40 y 90 kV
Rango de corriente:	10-200 μA
Campo de visión:	El valor de las emisiones de gases de efecto invernadero

Solución de Rayos X YS-X5600, Fabricante de Sistemas de Inspección de Rayos X Microfocus

1. Aplicación:

1: Semiconductores	2: Electrónica automotriz	3: PCB’A	4: LED
5: Inspección BGA/QFN	6: Fundición a presión de aluminio	7: Molde	8: Componentes eléctricos y mecánicos
9: Semillas de agricultura biológica	10: Componentes de aviación	11: Cubo de rueda	12: Cable/USB/Enchufe

2. Funciones y Características:

Función	Ventajas
El detector de rayos X puede moverse a lo largo de la dirección Z,La velocidad de movimiento de la mesa a lo largo de la dirección X-Y se puede ajustar.	Mayor rango de detección efectivo, mejorando el aumento y la eficiencia de detección del producto.
Larga vida útilTubo de rayos X, sin mantenimiento de por vida	Adopta la fuente de rayos X japonesa Hamamatsu, la mejor del mundo
Se pueden detectar fallas menores a 2.5μm. Alta precisión de repetición de detección.	Fácil de distinguir la flexión y rotura del hilo de oro del paquete de semiconductores.
Potente función de medición CNC, puede inspeccionar automáticamente, el programa de prueba se puede editar.	Adecuado para inspecciones a gran escala y mejora la eficiencia de detección.
Cuerpo pequeño, fácil de colocar, menos espacio	Se puede utilizar en laboratorios, salas de materiales, etc.
Vista de navegación grande, la mesa se moverá a donde haga clic con el mouse.	Muy fácil de operar, encuentre rápidamente defectos en los elementos y mejore la eficiencia de detección

3.Ventaja de la aplicación:

Equipo miniaturizado, fácil de instalar y operar
Aplicable a la inspección de productos de Chip, BGA/CSP, Wafer, SOP/QFN, SMT y empaquetado PTU, Sensores y otros campos.
Diseño de alta resolución para obtener la mejor imagen en muy poco tiempo.
La función de navegación y posicionamiento automático por infrarrojos puede seleccionar la ubicación de disparo rápidamente.
Modo de inspección CNC que puede inspeccionar rápida y automáticamente la matriz multipunto.
La inspección inclinada de múltiples ángulos facilita la inspección de defectos de la muestra.
Operación de software simple, bajos costos operativos
Larga vida útil

4. Cálculo automático de la proporción de huecos

Función de inspección BGA mejorada

YS-X5600 puede seleccionar y marcar rápidamente una sola bola de soldadura, o seleccionar las bolas de soldadura a inspeccionar por cuadro de matriz; puede identificar manual o automáticamente las bolas de soldadura BGA y completar la inspección. Siga las pautas del sistema para completar fácilmente el proceso de inspección y garantizar resultados de inspección precisos y confiables.

5. Principio de funcionamiento de los rayos X

6. Programación CNC

Simplemente haga clic con el mouse y podrá escribir programas.
La mesa de objetos se mueve a lo largo de la dirección X, Y para el posicionamiento; el tubo de rayos X se mueve a lo largo de la dirección Z para el posicionamiento.
Voltaje y corriente establecidos por software.
Configuración de imagen: brillo, contraste, ganancia automática y exposición
Los usuarios pueden cambiar el tiempo de pausa para la conversión del programa.
El sistema anticolisión puede maximizar la inclinación y la observación de las piezas de trabajo.
Análisis automático del diámetro, la proporción de la cavidad, el área y la redondez de BGA.
