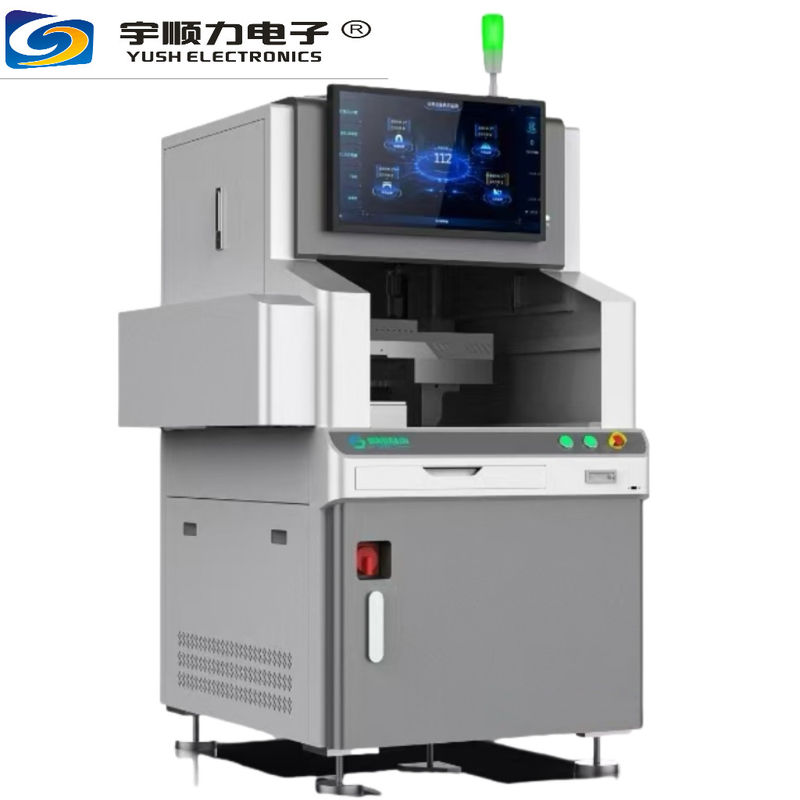

Name: Alta precisión / Alta calidad Soldadura por onda selectiva integrada YS-320Y/ YS-320YT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: El número de unidades de producción será el número de unidades de producción.
Price: 18000 USD
Availability: InStock

Detalles del producto

Lugar de origen: - ¿ Qué?

Nombre de la marca: YUSH

Certificación: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Número de modelo: El número de unidades de producción será el número de unidades de producción.

Pago y términos de envío

Cantidad de orden mínima: 1 juego

Precio: USD18000

Detalles de empaquetado: caja de madera

Tiempo de entrega: 3-5 días

Condiciones de pago: L/C, D/P, T/T, Western Union, Paypal

Capacidad de la fuente: 100 unidades

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:

Tamaño de la placa de PCB aplicable:	L*W: 50×50 ∼320×250 mm	Tamaño de la placa de PCB aplicable espesor de la placa de PCB aplicable:	espesor del sustrato: 0,8 ∼3 mm / longitud del alfiler: 3 mm
Altura del componente:	Menos de 100 mm por encima del sustrato / Menos de 50 mm por debajo del sustrato	Forma y condiciones del sustrato:	1. el borde de colocación del sustrato: más de 3 mm del borde del proceso del sustrato. \ n2. el pes
Fuegos de estaño:	Material/capacidad del horno de estaño: material totalmente de aleación de titanio / 12 kg Capacidad	Potencia de precalentamiento:	Precalentamiento por infrarrojos 1 kW
Potencia total:	Acción de corriente alterna 220V 3,5KW	N2 Requisitos:	Purificación del nitrógeno: 99,999% Presión/Consumo: 0,5MPa / 20l/min 30l/min / 1,2 metros cúbicos
Boquilla de flujo:	0Boquilla de fluido de precisión de.5 mm importada de Japón	Capacidad de flujo:	2 L
Fuente de gas:	0.5-0.7MPa

Tamaño de la placa de PCB aplicable:	L*W: 50×50 ∼320×250 mm
Tamaño de la placa de PCB aplicable espesor de la placa de PCB aplicable:	espesor del sustrato: 0,8 ∼3 mm / longitud del alfiler: 3 mm
Altura del componente:	Menos de 100 mm por encima del sustrato / Menos de 50 mm por debajo del sustrato
Forma y condiciones del sustrato:	1. el borde de colocación del sustrato: más de 3 mm del borde del proceso del sustrato. \ n2. el pes
Fuegos de estaño:	Material/capacidad del horno de estaño: material totalmente de aleación de titanio / 12 kg Capacidad
Potencia de precalentamiento:	Precalentamiento por infrarrojos 1 kW
Potencia total:	Acción de corriente alterna 220V 3,5KW
N2 Requisitos:	Purificación del nitrógeno: 99,999% Presión/Consumo: 0,5MPa / 20l/min 30l/min / 1,2 metros cúbicos
Boquilla de flujo:	0Boquilla de fluido de precisión de.5 mm importada de Japón
Capacidad de flujo:	2 L
Fuente de gas:	0.5-0.7MPa

Alta precisión / Alta calidad Soldadura por onda selectiva integrada YS-320Y/ YS-320YT

Alta precisión / Alta calidad Soldadura por onda selectiva integrada YS-320Y/ YS-320YT

Resolver las dificultades en la soldadura DIP

Resolver la producción flexible de variedades múltiples y lotes pequeños (flexible y conveniente)
Soldadura rápida en línea, no se requieren accesorios (la soldadura directa se puede hacer a una distancia segura)
Costo de adquisición de equipos extremadamente bajo (bajo coste de inversión inicial)
Costos de utilización y mantenimiento extremadamente bajos (ahorro de escorias de estaño, flujo, electricidad y consumibles)
La tasa de penetración del estaño es del 100% y la tasa de rendimiento de soldadura es superior al 98%
Extremadamente baja superficie de suelo (aproximadamente 1 metro cuadrado)

Modo de trabajo de soldadura por onda selectiva

Durante la soldadura selectiva fuera de línea,La boquilla de soldadura está fija.

Moverse en los ejes X, Y y Z para lograr la soldadura de las juntas de soldadura de PCB.

Alta precisión / Alta calidad Soldadura por onda selectiva integrada YS-320Y/ YS-320YT 0

Soldadura por onda selectiva integrada

Elementos de las especificaciones	YS-320Y/YS- 320YT
Tamaño de la placa de PCB aplicable	L*W: 50×50 ∼320×250 mm
espesor de la placa de PCB aplicable	espesor del sustrato:0.8·3 mm / longitud del alfiler:dentro de 3 mm
Altura del componente	Menos de 100 mm por encima del sustrato / Menos de 50 mm por debajo del sustrato
Forma y condiciones del sustrato	1. el borde de colocación del sustrato: más de 3 mm del borde del proceso del sustrato. n2. el peso incluyendo los componentes es de 5 kg.
Fuegos de estaño	Material/capacidad del horno de estaño: material totalmente de aleación de titanio / 12 kg Capacidad del baño de estaño: Potencia: 4*500W, 2KW
Potencia de precalentamiento	Precalentamiento por infrarrojos 1 kW
Potencia total	Acción de corriente alterna de 220 V 3,5 kW
N2 Requisitos	Purificación del nitrógeno:99.999% Presión/consumo:0La cantidad de agua que se puede utilizar para la producción de agua 1.2 metros cúbicos
Boquilla de flujo	0Boquilla de fluido de precisión de.5 mm importada de Japón
Capacidad de flujo	2 litros
Fuente de gas	0.5-0.7Mpa
Diámetro interno de la boquilla	φ 3 mm ~ φ 20 mm Tamaño personalizable
Altura del pico	Alineación/medida de altura automática
Control del sistema	PC+PLC ((ventanas+Huichuan)
Software de programación	Apoyo a la programación para la producción de imágenes en línea o fuera de línea
Vigilancia por video	La monitorización de vídeo en tiempo real hace que sea conveniente observar el efecto de soldadura
Fuente de alimentación/potencia	La potencia de arranque de un solo fase 220V±10:3.5KW
Peso	120 kg (contiene soldadura12 kg)
YS-320YDimensiones exteriores	LWH 910×980×1350 mm (con pantalla)
YS-320YTDimensiones exteriores	LWH 910×980×1500 mm (incluida la cubierta superior)

Alta precisión / Alta calidad Soldadura por onda selectiva integrada YS-320Y/ YS-320YT 1

Comparación de los equipos de producción convencionales

	Proyecto	Soldadura por oleaje ordinaria	Robot de soldadura de hierro	Máquina de soldadura selectiva
	Proyecto
1	Ámbito de aplicación de la producción	Producción en masa/proceso convencional	Soldadura en pequeños lotes/proceso simple	Los requisitos de calidad de la soldadura son elevados
2	Placas de circuitos multicapa Permeabilidad de estaño a través de agujeros	El 50%	El 80%	99.99%
3	Capacidad del baño de estaño	400 a 500 kg	Los demás:	12 KG
4	Cantidad de escoria de soldadura producida en 8 horas	5 ¢ 8 KG	0.5 KG	0.2 KG
