Name: Impresora de plantillas de alta precisión automática F450 para línea de protección SMT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: F450: el número de personas
Price: 20000 USD
Availability: InStock

Detalles del producto

Lugar de origen: jiangshu

Nombre de la marca: YUSH

Certificación: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Número de modelo: F450: el número de personas

Pago y términos de envío

Cantidad de orden mínima: 1 conjunto

Precio: USD 20000

Detalles de empaquetado: Paquete de madera

Tiempo de entrega: 30 días

Condiciones de pago: T/T

Capacidad de la fuente: 100 SET por mes

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:

Tamaño máximo del tablero:	Cuadro de las medidas 1 y 2	Tamaño del tablero:	50m m x 50m m
espesor de los PCB:	0.4mm~6m m	Página de guerra:	Máximo diagonal del PCB 1%
Peso máximo del tablero:	6 kilos	Espaciado entre los bordes de la tabla:	configuración a 3 mm
Espaciado máximo entre los extremos inferiores:	20 mm	velocidad de la transmisión:	Se aplicarán las siguientes medidas:

Tamaño máximo del tablero:	Cuadro de las medidas 1 y 2
Tamaño del tablero:	50m m x 50m m
espesor de los PCB:	0.4mm~6m m
Página de guerra:	Máximo diagonal del PCB 1%
Peso máximo del tablero:	6 kilos
Espaciado entre los bordes de la tabla:	configuración a 3 mm
Espaciado máximo entre los extremos inferiores:	20 mm
velocidad de la transmisión:	Se aplicarán las siguientes medidas:

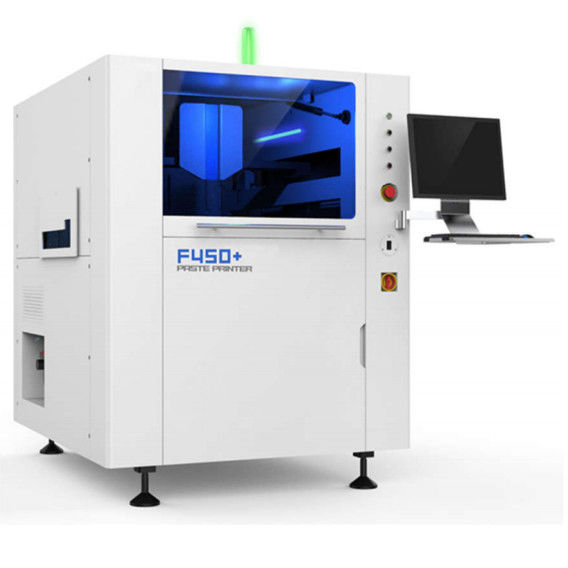

Impresora de plantillas de alta precisión automática F450 para línea de protección SMT

Impresora de plantillas de alta precisión automática F450

Descripción:

Parámetros F450+TM
Parámetros de los PCB
Tamaño máximo del tablero	Cuadro de las medidas 1 y 2
Tamaño mínimo de la placa	50 mm por 50 mm
espesor de los PCB	0.4 mm ~ 6 mm
Página de guerra	Máximo diagonal del PCB 1%
Peso máximo del tablero	6 kilos
Espaciado entre los bordes de la tabla	configuración a 3 mm
Espaciado máximo entre los extremos inferiores	20 mm
Velocidad de transmisión	Se aplicará el procedimiento de ensayo de la norma de seguridad de los vehículos.
Altura de transmisión hasta la tierra	Las demás partidas
Dirección de transmisión	Izquierda a derecha, derecha a izquierda, izquierda a izquierda, derecha a derecha
Método de transmisión	Esquena de transmisión de una sola etapa
Método de recogida de PCB	El software puede cambiar la presión lateral elástica ((opcional: de varios puntos en la parte inferior o en vacío parcial o en vacío completo).
Apoyo de la Junta método	Dedo magnético, bloques de contorno, accesorios especiales para piezas de trabajo
Parámetros de impresión
Cabeza de impresión	Dos motores de transmisión en línea recta independientes
Tamaño del marco de la plantilla	370 mm x 470 mm ((470 colocados a la izquierda/derecha) ~ 737 mm x 737 mm
Área de impresión máxima	Cuadro de las medidas 1 y 2
Tipo de raspador	Se seleccionan las características de las máquinas de raspador de plantillas y de las máquinas de raspador de caucho. según la tecnología de impresión)
Modo de impresión	Impresión con una o dos raspadoras
Duración de desmoldeo	0.02 mm a 12 mm
Velocidad de impresión	6 mm/s a 200 mm/s
Presión de impresión	0Entre 5 y 10 kg
Movimiento de impresión	± 250 mm (desde el centro)
Parámetros de la imagen
Campo de visión (FOV)	6.4 mm x 4.8 mm
Cuadro ajustable Área	El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Tipo de punto de referencia	Punto de referencia estándar (véase la norma SMEMA), Patio/agujero
Sistema de cámaras	Cámara individual, imágenes individuales de arriba/abajo sistema, posicionamiento de coincidencia geométrica
Parámetros de rendimiento
Alineación de las imágenes precisión repetida	Las pruebas de detección se realizarán en un laboratorio de la Unión.0
Impresión repetida la exactitud	Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.0
Tiempo de ciclo	Menos de 7,5 segundos
Reemplazar el tiempo de línea	Menos de 5 minutos
Equipo
El poder	Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero.
Aire comprimido	4 a 6 kg/cm2, 10,0 tubos
Sistema de funcionamiento	Windows XP también
Tamaño del equipo	1140 mm(L) x 1400 mm(W) x 1480 mm(H) altura de la pantalla y de la luz tricolor)
Peso del equipo	Aproximadamente 1000 kg

Impresora de plantillas de alta precisión automática F450 para línea de protección SMT 0

Impresora de plantillas de alta precisión automática F450 para línea de protección SMT 1

Impresora de plantillas de alta precisión automática F450 para línea de protección SMT 2

Características:

1Sistema de cámaras CCD de alta estabilidad

Fuente de luz ajustable de cuatro vías, con iluminación uniforme y la colección de imágenes perfecta, haciendo que los diversos tipos de puntos de marca puedan ser una muy buena identificación (incluido el punto de marca resistente),Para cumplir con el estaño, el oro, el estaño de pulverización, el FPC y otros tipos de diferentes colores del PCB.

2Sistema de limpieza de plantillas de alta eficiencia

El nuevo sistema de limpieza garantiza el contacto total con el plantillo y la mayor succión al vacío garantiza que la pasta de soldadura que queda en la malla se elimine eficazmente.y se logra la función de limpieza automática efectiva.

3Sistema de posicionamiento de PCB sencillo y fiable

espesor de placa de PCB adaptativo, presión lateral flexible ajustable por software y dispositivo de soporte magnético,

4.Sistema de raspador inteligente

Control del motor paso a paso programable e independiente, acoplado directamente, sistema de control de presión de precisión incorporado.
