Impresora de pasta de soldadura de PCB de alta precisión y alta velocidad totalmente automática

Name: Impresora de pasta de soldadura de PCB de alta precisión y alta velocidad totalmente automática
Brand: YUSH Electronic Technology Co.,Ltd
SKU: Se trata de una serie de
Price: 17,800.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: - ¿ Qué?

Nombre de la marca: YUSH

Certificación: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Número de modelo: Se trata de una serie de

Pago y términos de envío

Cantidad de orden mínima: 1 juego

Precio: USD 12800~22800

Detalles de empaquetado: estuche de madera rectangular

Tiempo de entrega: 3 días a 7 días

Condiciones de pago: Los datos de las transacciones se pueden obtener mediante el formulario L/C, D/A, D/P, T/T, Western

Capacidad de la fuente: 10 juegos/mes

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                Impresora de pasta de soldadura de PCB totalmente automática, Impresora de pasta de soldadura de PCB de alta precisión, Impresora de pasta de soldadura de PCB de alta velocidad


Impresora de pasta de soldadura de PCB de alta precisión y alta velocidad totalmente automática

YSL-E Impresora de pasta de soldadura de PCB de alta precisión y alta velocidad totalmente automática

性能La máquina Desempeño
重复定位 precisión repetición de la posición precisión	± 12,5um@6o CPK≥2.0
重复印刷 precisión ImpresiónExactitud	±22um@6o CPK≥2.0
NCP-CT ((no incluye limpieza e impresión)	< 7,5 segundos
HCP-CT ((incluye limpieza e impresión)	Las demás partidas
制程CT	5 minutos
转线CT	3 minutos
基板处理参数Substrato Procesamiento - ¿ Qué?Rámetro
Tamaño máximo del tablero	Las demás medidas de seguridad
Tamaño mínimo del tablero	50*50 mm
基板厚度 tamaño espesor del tablero	0.4 ~ 6 mm
取像机械范围 Cámara Rango mecánico	Las demás medidas de seguridad
Peso máximo del tablero	5 kilos
基板边缘间隙 El espacio libre de los bordes del tablero	2.5 mm
过板高度 Altura del tablero	23 mm de extremo superior
altitud de transporte velocidad de transporte	Las demás partidas
velocidad de transporte (máx) velocidad de transporte	Control de los segmentos: 1500 mm/s (máximo)
modo de transporte Dirección del transporte	1 tramo de transporte de una etapa
Dirección de transmisión	Izquierda a derecha Izquierda a derecha
	Derecho a izquierda Derecho a izquierda
	Entrar y salir igual.
基板支?? 方法 Sistema de apoyo	磁性顶针 ((65mm) Pin magnético
	等高块 ((65mm) Bloque de apoyo
	Ajuste automático plataforma de ascensos manual
基板持 Clampada de tablero	Tableta superior retráctil manual con el sistema de compresión manual
	柔性边侧 amortiguación lateral
	Función de adsorción

印刷参数Impresión Parámetros
印刷速度 Velocidad de impresión	10 ~ 200 mm/seg
印刷压力 Presión de impresión	0.5 ~ 20Kg
印刷模式 Modo de impresión	单或双刀 impresión Uno/Dos veces
Tipo de cuchillo	El punto de referencia de las pruebas de ensayo se fijará en el punto de referencia de las pruebas de ensayo de las pruebas de ensayo.
脱模距离 Desprenderse	0 ~ 20 mm
脱模速度 Velocidad instantánea	0 ~ 20 mm/seg
钢网框架尺寸 El tamaño del marco de la plantilla	470370mm~737737mm
钢网定位方式 el sistema de posicionamiento de acero	Posicionamiento automático y de dirección ((兼容手动补偿调整)
清洗参数La limpieza Parámetros
清洗方式 Sistema de limpieza	干擦,湿擦,真空 Seco, húmedo con vacío tres modos
Limpieza de alta velocidad	Comecome limpieza de tejido limpieza
Sistema de limpieza	侧喷淋式 Tipo de rociador lateral
清洗行程 Golpe de limpieza	Según la base de datos de generación automática
Posición de limpieza	后置清洗 Después de limpiar
清洗速度 Velocidad de limpieza	10-200 mm/seg
清洗液用量 Consumo de líquido de limpieza	Generación automática, ajustable a manoAuto y ajustable manualmente
consumo de papel de limpieza	Generación automática, ajustable a manoAuto y ajustable manualmente
影像参数Visión Parámetros
影像视域 CCD FOV imagen de las imágenes	10*8 mm
Tipo de cámara	130 millones de píxeles cámara digital 130 mil CCD cámara digital
摄像系统 Sistema de cámara	Alta/baja estructura óptica de bloqueo
取像CT(流光) Tiempo de ciclo de la cámara	300 ms
基准点类型 Tipos de marcas fiduciarias	标准形状基准点Forma de la marca fiduciaria estándar
	Por ejemplo: círculo, cuadrado, diamante, cruz.
	Pad y perfil
Tamaño de la marca	0.3-6 mm
Número de marca	Máximo: 4 piezas
防呆点数 Stay away número	Máximo: 1 pieza

equipo hardware Parámetro
capacidad de demanda	Fuente de energía	AC:220±10%,50/60Hz 2,2KW
压缩空气要求耗气量 el volumen de aire que se necesita para	Presión del aire Consumo de aire	4~6 kgf/cm2 约5L/min
temperatura del ambiente de trabajo Temperatura de funcionamiento		-20°C~+45°C
ambiente de trabajo humedad ambiente de trabajo		30% ~ 60%
机器高度 ((去除三色灯) Dimensión de la máquina ((sin la luz de la torre)		En el caso de los vehículos de motor
机器长度 longitud de la máquina		1258 ((L) mm
机器宽度 Ancho de la máquina		1425 ((W) mm
机器重量 Peso de la máquina Aproximado		Aproximadamente: alrededor de 1100 kg.
设备承重要求 Requisitos de carga del equipo		650 kg/m

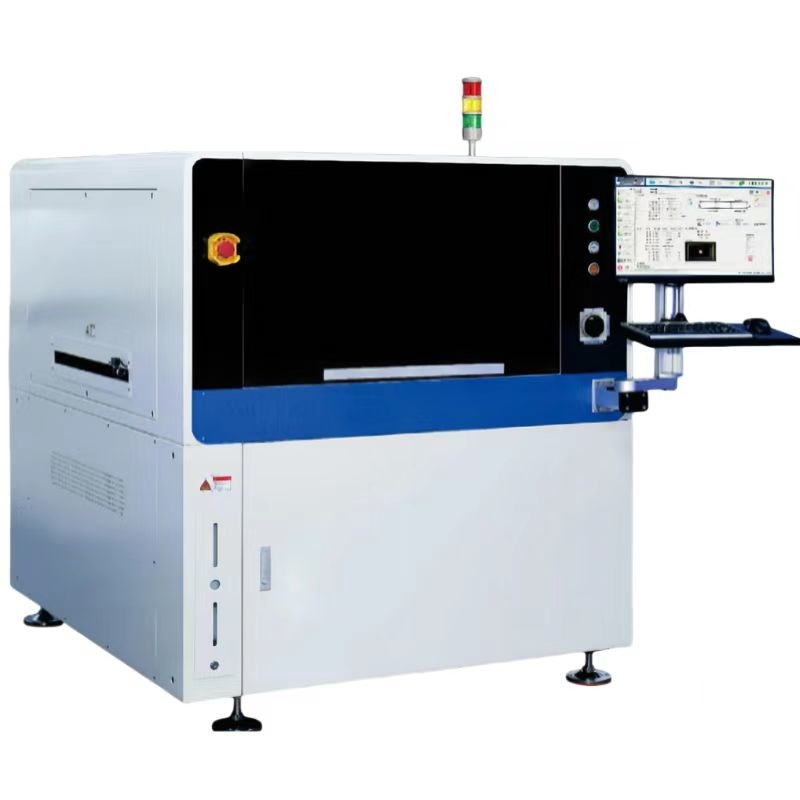

Impresora de pasta de soldadura de PCB de alta precisión y alta velocidad totalmente automática 1
