Resaltar:
Máquina de inserción automática del pin del ojo
, Máquina de inserción de conjuntos de PCB
, Máquina de inserción automática de conjuntos de PCB
Modelo: |
Las condiciones de las pruebas de ensayo |
Tasa de inserción: |
12000pcs/h |
Tamaño del PCB: |
50*50-400*400 mm |
espesor del PCB: |
0.79 a 2.36 mm |
Altura del componente: |
0-18m m |
Intervalo de componentes: |
3 mm |
Insertar la cabeza: |
2 piezas |
Tamaño de la máquina (mm): |
Se trata de una muestra de las características de los vehículos de las categorías A y B. |
Peso: |
1 800 kg |
Fuente de alimentación: |
Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de l |

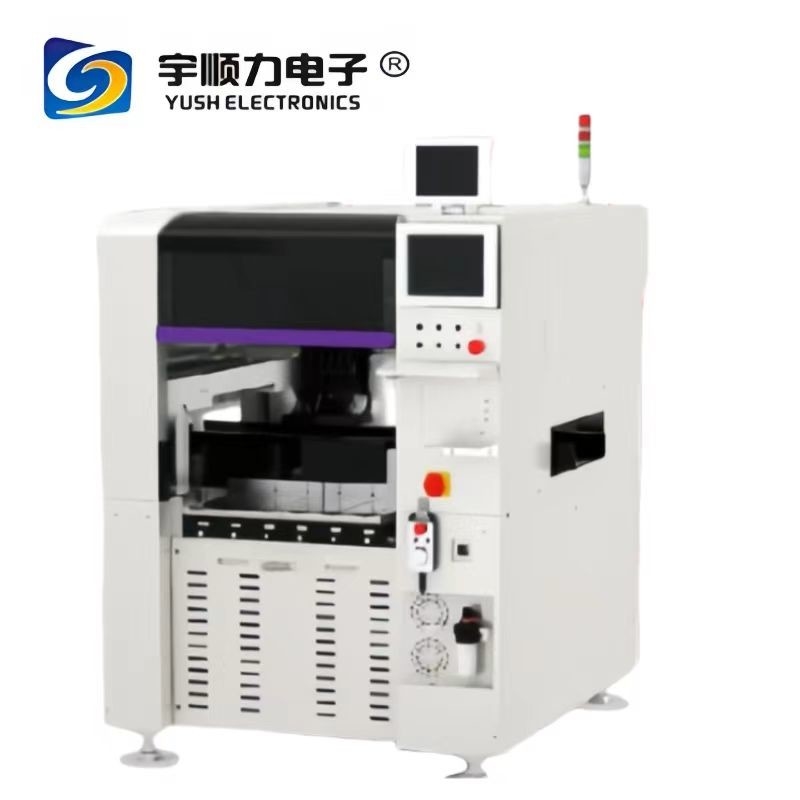

Máquina de inserción automática para ensamblajes de PCB
Máquina de inserción de alfileres YSL-S7000
¿Qué quieres decir?Introducción de Máquina de inserción de pines de ojo
1. velocidades de hasta 12000/h;
2. Detección de pie doblado, reconocimiento automático;
3- Dos platos para una alimentación eficiente y sencilla;
4- Tecnología de alimentación de bajo mantenimiento;
5Trabajo de doble cabeza, mayor velocidad y mejor estabilidad.
Estación de alimentación
1. la secuencia de alimentación vibrante del remachado de granel/pin de ojo a la línea de longitud;
2. Utilice el peso de Eyelet/Pin a través del deslizamiento de longitud del carril hacia abajo hasta el deslizador del alimentador;
3. cilindro de alimentación impulsar el control deslizante de alimentación para empujar el ojo / alfiler en el arco de tren uno por uno;
4. El aire a presión se coloca en el ojo/pin a través del arco y se empuja hacia el material.
Área de trabajo X-Y
1El transportador de carga transporta el PCB a la mesa de trabajo X-Y, el servomotor X-Y para conducir el posicionamiento de la mesa de trabajo X-Y;
2. Después de que la parte base de la cabeza de inserción termine la inserción (el sistema de detección inspeccionará la inserción con éxito en el siguiente paso, si no termina, repita esta acción),X-Y mesa de trabajo transportará el PCB de inserción completada para el transportador de descarga
Parte de inserción
1. cabeza cilindro conducir la varilla de inserción y bajo presión, pin guía a través del ojo / pin posicionamiento;
2. La parte cónica de la boquilla de deslizamiento empujará el brazo de balanceo con el material de sujeción a la apertura a ambos lados, la boquilla de deslizamiento presionará Eyelet / pin al orificio a través de PCB
¿Qué quieres decir?Especificación deMáquina de inserción de pines de ojo
| Modelo |
Las condiciones de las pruebas de ensayo |
| Tasa de inserción |
12000pcs/h |
| Tamaño del PCB |
50*50-400*400 mm |
| espesor del PCB |
0.79 a 2.36 mm |
| Altura del componente |
0 a 18 mm |
| Intervalo de componentes |
3 mm |
| Insertar la cabeza |
2 piezas |
| Tamaño de la máquina (mm) |
Se trata de una muestra de las características de los vehículos de las categorías A y B. |
| Peso |
1 800 kg |
| Fuente de alimentación |
Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
YUSH Electronic Technology Co., Ltd. y sus subsidiariasSe fundó en 2005, está ubicada en la ciudad de fabricación mundial Jiangsu,Guprofesional separador de PCB / depanelizer de equipos electrónicos de maquinaria.La empresa cuenta con equipos avanzados de producción y procesamiento y un equipo experimentado de desarrollo y fabricaciónLa mitad de ellos tienen más de 10 años de experiencia en la industria de equipos electrónicos.
A partir de 2004 el líder de la empresa invirtió para desarrollar y fabricar el separador de PCB y la máquina de separación de PCB.seguridad de uso e innovación de productosHasta ahora hemos producido muchos productos de alta calidad, de alto rendimiento estable, de alto costo.y así mejorar la competitividad del mercado de nuestros clientesHasta ahora hemos diseñado diferentes tipos de separador de PCB separador de PCB y PCB máquina de separación con manual, motor, neumático, punzón de molde, router de corte de fresado.Debido a la buena calidad y precio razonable nuestros clientes están en todo el mundoHasta ahora, YuSH se ha convertido en una de las mayores bases de producción de separadores de PCB en China.
