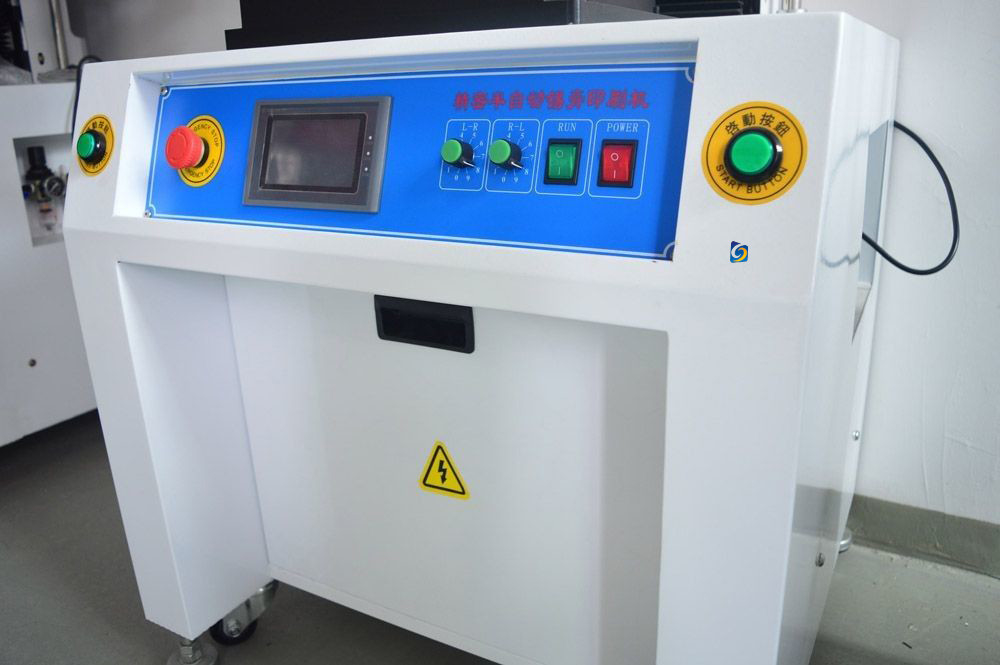

impresora semi auto de la pantalla de la goma de la soldadura de la impresora del PWB 10kg de 450m m x de 350m m

Name: impresora semi auto de la pantalla de la goma de la soldadura de la impresora del PWB 10kg de 450m m x de 350m m
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-X9
Price: 3000 USD
Availability: InStock

Detalles del producto

Lugar de origen: Jiangsu

Nombre de la marca: YUSH

Certificación: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Número de modelo: YS-X9

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: USD3000

Detalles de empaquetado: Caso de Plywooden

Tiempo de entrega: 6-7days

Condiciones de pago: Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram

Capacidad de la fuente: mes de 300 sistemas

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                impresora de la pantalla de la goma de la soldadura, máquina de la impresora de la goma de la soldadura


Tamaño máximo del tablero (X x Y):	450m m x 350m m	Tamaño mínimo del tablero (Y x X):	50m m x 50m m
Grueso del PWB:	0.4mm~14m m	Alabeo:	Línea el 1% de Max. PCB Diagonal
Peso máximo del tablero:	10kg	Hueco inferior máximo:	20m m
Velocidad de la transferencia:	1500mm/s (MAX)

Tamaño máximo del tablero (X x Y):	450m m x 350m m
Tamaño mínimo del tablero (Y x X):	50m m x 50m m
Grueso del PWB:	0.4mm~14m m
Alabeo:	Línea el 1% de Max. PCB Diagonal
Peso máximo del tablero:	10kg
Hueco inferior máximo:	20m m
Velocidad de la transferencia:	1500mm/s (MAX)

impresora semi auto de la pantalla de la goma de la soldadura de la impresora del PWB 10kg de 450m m x de 350m m

impresora semi auto de la plantilla de SMT de la impresora de la pantalla de la goma de la soldadura de la impresora del PWB 10kg de 450m m x de 350m m

Parámetro técnico

Artículo ningún	YS-X9
Parámetros del PWB
Tamaño máximo del tablero (X x Y)	450m m x 350m m
Tamaño mínimo del tablero (Y x X)	50m m x 50m m
Grueso del PWB	0.4mm~14m m
Alabeo	Línea el 1% de Max. PCB Diagonal
Peso máximo del tablero	10kg
Hueco del margen del tablero	Configuración hasta 3m m
Hueco inferior máximo	20m m
Velocidad de la transferencia	1500mm/s (MAX)
Altura de la transferencia de la tierra	980 ±40mm
Dirección de la órbita de la transferencia	Izquierda-derecha, de derecha a izquierda, Izquierdo-izquierdo, Derecho-derecho (ajustes del programa)
Modo de la transferencia	Una órbita de la etapa
PWB que afianza método con abrazadera	Presión lateral flexible programable + tablero adaptante del PWB grueso + vacío integral de la cavidad de la succión de la parte inferior (opcional: 1, vacío parcial de múltiples puntos en la parte inferior; 2, borde cerrándose y fijación con abrazadera del substrato)
Método de la ayuda	Dedal magnético, alto bloque igual, cavidad de la succión del vacío, especial accesorio del objeto.
Parámetros de impresión
Cabeza de impresión	Cabeza de impresión inteligente suspendida del lazo cerrado (motor linear)
Tamaño de marco de la plantilla	370m m x 470mm~737 milímetro x 737 milímetros
Área de impresión máxima	450m m x 350m m
Tipo del enjugador	Enjugador de acero/enjugador del pegamento (ángulo 45°/55°/60°matching proceso de impresión)
Longitud del enjugador	220mm~500m m
Altura del enjugador	65 ±1mm
Grueso del enjugador	capa tipo diamante del carbono de 0.25m m
Modo de impresión	Impresión simple o doble del enjugador
Longitud de Demoulding	0,02 milímetros - 12 milímetros
Velocidad de impresión	0~ 200 mm/S
Impresión de la presión	0.5- 10Kg
Impresión del movimiento	±200mm del centro
Parámetros de la imagen
Campo visual	6.4m m x 4.8m m
Gama de ajuste de la plataforma	X, Y: ±7.0MM, θ: ±2.0°
Tipo del punto de la prueba patrón	Punto estándar de la prueba patrón de la forma (estándar) de SMEMA, cojín de la soldadura/ aberturas
Sistema de la cámara	Cámara independiente, hacia arriba/hacia abajo sistema de la visión de la proyección de imagen, ubicación a juego geométrica
Parametrización para la optimización del tratamiento
Precisión de la repetición de la calibración de la imagen	±10.0 σ del micrón @6, Cp≥2.0
Precisión de la repetición de la impresión	±20.0 σ del micrón @6, Cp≥2.0
Duración de ciclo	< 7s="">
Cambio del producto	< 5mins="">
Equipo
Requisitos de alimentación	AC220V el ±10%, 50/60HZ, 15A
Requisitos del aire comprimido	4~6Kg/cm2, diámetro 10,0 del tubo
Sistema operativo	Windows XP
Dimensión externa	L1140x W1410x H1480mm
Peso de la máquina	Around1000Kg
Temperatura y módulo de control de humedad (opcional)
Temperatura del ambiente	23±3℃
Humedad relativa	45~70%RH4

impresora semi auto de la pantalla de la goma de la soldadura de la impresora del PWB 10kg de 450m m x de 350m m 0

Esprinter 3M Solder Paste Printer, puesto que es estructura simple y confiable, colocación exacta y fácil ajustar, de tal modo él puede ajustar rápidamente y automáticamente la altura del perno para que haya el diverso grueso del PWB.

La boca de espray hace el líquido de limpieza asperjado uniformemente en el papel de barrido. El limpiador de goma arqueado es suave, antiusura y antioxidante, limpiando a fondo con el vacío fuerte bidireccional.

Es fácil ajustar la anchura del papel de barrido a partir del 250 hasta 450m m, y puede ser utilizado para la limpieza en seco, limpieza de barrido, mojada mojada, intercambiando la limpieza u otros propósitos.

impresora semi auto de la pantalla de la goma de la soldadura de la impresora del PWB 10kg de 450m m x de 350m m 1

Sistema óptico coaxial superior e inferior avanzado de la alineación con la remuneración ligera omnidireccional, la resolución clara, la amplia gama de la ventana del uso del proceso, el motor servo de la alta precisión y la combinación del tornillo más avanzado de la bola y del carril linear de la diapositiva para un reconocimiento más exacto y capturar de las imágenes. La estabilidad excepcional puede asegurar la exactitud coincidente del PWB y de la plantilla.

impresora semi auto de la pantalla de la goma de la soldadura de la impresora del PWB 10kg de 450m m x de 350m m 2

Con el sistema de votos de la presión del enjugador, podemos ajustar inteligente la profundidad del enjugador y asegurar el valor de la presión invariable en proceso de impresión, de tal modo para alcanzar el mejor control de proceso para la impresión perfecta de los dispositivos de alta densidad y finos de la echada. Los datos de la presión medidos en el tiempo real, puede ser utilizada para la estadística y la supervisión del control de proceso.

impresora semi auto de la pantalla de la goma de la soldadura de la impresora del PWB 10kg de 450m m x de 350m m 3

Siphonic y la boca y el quitamanchas de atomización programables pueden ser cualquier combinación de métodos secos, mojados y del vacío de limpieza para limpiar a fondo. El enjugador de goma antiusura suave es fácil de desmontar y limpiando a fondo.
