Resaltar:
Tamaño de la zona de limpieza: |
La longitud total de las tres secciones de limpieza es de 1140MM |
Dimensiones de apariencia del equipo:: |
Se aplicarán las siguientes medidas: |
Flujo del proceso:: |
en la sección del tablero, separación de vapor de agua,Preliminar limpieza - limpieza limpia 1-2 - a |
Alturas de las superficies de transporte: |
Las medidas de ensayo deberán ser las siguientes: |
Peso: |
alrededor de 1800KG |
Requisitos de suministro: |
AC380/3P/50H;Poder total: 102Kw/160APoder nominal de funcionamiento: 55Kw/85A |

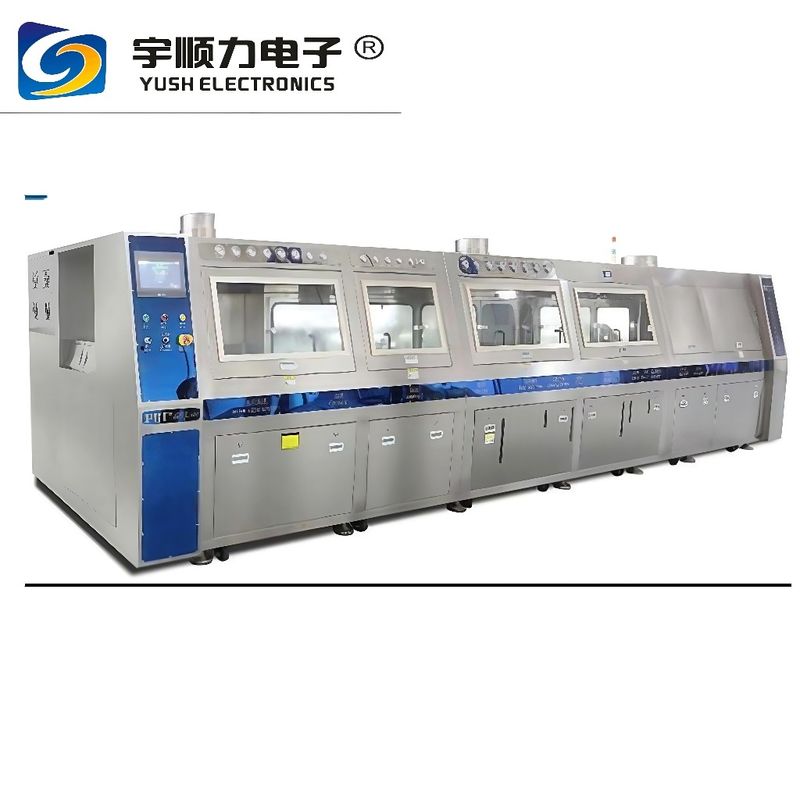

Máquina de limpieza de PCBA en línea a base de agua de alta eficiencia y respetuosa con el medio ambiente YSL-600-500
Máquina de limpieza de PCBA en línea a base de agua de alta eficiencia y respetuosa con el medio ambiente YSL-600-500
Equipo Principle
Características
1. Modo de limpieza totalmente automático: el PCBA se ejecuta en paralelo en una cinta de malla con un ancho de W600mm. Mientras tanto, la solución de limpieza calentada se rocía en
alta presión y en direcciones iguales a través de los brazos de pulverización.
Todo el proceso de limpieza automática, enjuague (apertura del bucle) y secado;
2Visualización de todo el proceso: ventana de visualización de vidrio templado, que hace que el proceso de limpieza sea claro a simple vista.
3Diseño científico de la boquilla (patente): adopta una distribución gradualmente creciente en ambos lados - limpieza minuciosa, y el brazo de pulverización y la boquilla se
Desmontable.
4. presión ajustable de la boquilla visual: resuelve el problema de colisión y salpicaduras de piezas de pequeño tamaño bajo rociado de alta presión
condiciones durante la limpieza.
5La ventana de observación y la entrada están equipadas con protección fotoeléctrica para evitar que la solución de limpieza salga y la placa caiga.
la detección garantiza su seguridad.
6Sistema de limpieza integral: el tanque de dilución estándar y el tanque de enjuague por rociado están equipados con sistemas de calefacción que mejoran la limpieza.
reducen el tiempo de limpieza y sean compatibles
Ejecutar lavado con agua o limpieza química para SMT; Limpie a fondo y eficazmente los contaminantes orgánicos e inorgánicos como la resina y la pasta de soldadura
permaneciendo en la superficie del PCBA de THT.
7El sistema de filtración incorporado para la limpieza y recuperación tiene la función de compensar la concentración de la solución de limpieza.
se condensa y se recupera para su reciclado, reduciendo la cantidad de disolvente utilizado.
8Material del cuerpo: Todo el cuerpo está hecho de acero inoxidable, resistente a los ácidos, alcalinos y otras soluciones de limpieza.
9. Equipar una fuente de alimentación de reserva UPS para la protección. En caso de una falla sólida, debe tener un botón de parada de emergencia y la función de protección contra fugas.
10- Menores costes operativos: Menores costes de inversión en equipos, servicios localizados, equipos y abundante suministro de repuestos
YSL-600-500 Establecer la configuración del parámetro:
Área de limpieza: el tanque de almacenamiento de limpieza se utiliza para recuperar y almacenar la solución de limpieza, y para llevar a cabo la filtración en tres etapas, el calentamiento y el seguimiento, así como
como control del nivel de líquido en la solución de limpieza.
La bomba de agua de preliminación: 1,1 kW (1 unidad), la bomba de agua de limpieza: 5,5 kW (2 unidades);
Volumen del depósito de almacenamiento: ≤ 270 L (1 unidad)
Dispositivo de filtración: elementos filtrantes preliminados 0,45UM ((5 piezas), limpieza 1 y limpieza 2 cada elemento filtrante 0,45UM ((5 piezas), pantallas de filtración de acero inoxidable
1.5 mm (3 piezas); potencia de calefacción: 18 kW (2 piezas), temperatura de calefacción: temperatura ambiente -100°C (regulable);
Protección del nivel de líquido: nivel bajo, nivel medio, nivel de parada, nivel de exceso.
Presión de rociado: 0,1-0,7Mpa (ajustable)
Área de enjuague: el depósito de agua de enjuague se utiliza para recuperar el agua almacenada, y el agua de enjuague se somete a filtración por desbordamiento + fumigación final en circuito abierto,
la calefacción y el control, así como el control del nivel del líquido.
La bomba de agua de preenjuague: 1.1KW (1 unidad), la bomba de agua de enjuague 1:3KW (1 unidad), la bomba de agua de enjuague 2:1.1KW (1 unidad);
Volumen del depósito de agua de preenjuague: ≤ 27L (1 unidad) Capacidad del depósito de agua de enjuague 1: ≤ 72L (1 unidad); Rince 2.
55L (1 unidad);
Potencia de calefacción del tanque de agua de preenjuague: 9KW (1 pieza); Potencia de calefacción del tanque de agua de enjuague: 18KW (2 piezas); Enjuague 2. Potencia de calefacción del tanque de agua de pulverización final:
9KW (1 pieza) Temperatura de calefacción: temperatura ambiente -45°C (ajustable)
Dispositivo de filtración: filtración de desbordamiento, pantalla de filtración de acero inoxidable de 0,5 mm (1 pieza);
Protección del nivel de líquido: nivel bajo, nivel medio, nivel de parada, nivel de exceso.
Pre-enjuague, enjuague 1, enjuague 2 presión de pulverización: 0,1-0,6Mpa (regulable), pulverización final: presión de pulverización: 0,1-0,3Mpa (regulable)
Área de secado: la sección de secado se utiliza para secar a fondo los productos y realizar la circulación de aire caliente + calentamiento y control de la temperatura del aire.
Ventilador de aire caliente: 1.5KW (1 pieza), tubo de calefacción con aletas: 15KW (6 piezas de 2500W), temperatura de calefacción: temperatura ambiente -95°C (regulable);
Dispositivo de marcha de la correa de malla: El dispositivo de marcha está compuesto por un motor de reducción, una correa de malla de acero inoxidable, un convertidor de frecuencia, etc. El motor impulsa el
cinturón de malla para funcionar sin problemas.
Potencia del motor: 90W (1 conjunto), convertidor de frecuencia: 200W ((1 unidad), codificador 1 unidad;
Parámetros del equipo
|
Contenido
|
Parámetros
|
|
Tamaño de la zona de limpieza
|
La longitud total de las tres secciones de limpieza es de 1140MM
|
|
Dimensiones de apariencia del equipo:
|
Se aplicarán las siguientes medidas:
|
|
Flujo del proceso:
|
En la sección del tablero, separación de vapor de agua, limpieza previa - limpio limpio 1-2 - aislamiento químico -
cámara de drenaje - enjuague - enjuague - enjuague 1 2 - el rocío final - corte de viento 1 - corte de viento 2 - secado -
el secado de la placa 2 párrafos
|
|
Cálculo de la capacidad
|
Velocidad de la correa de malla: ajustable de 0,1 a 1,5 metros por minuto.
velocidad de trabajo a 0,4-0,5 metros por minuto.
Referencia: para las placas de 450 mmX100 mm, el espacio entre las placas es de 5 mm, y la distancia de trabajo
La velocidad es de 0,5 metros por minuto.
|
|
Producción: aproximadamente 13 metros cuadrados por hora; Método de cálculo: ancho total/velocidad del cinturón de malla
Ejemplo: placa de 150*200 mm, potencia por hora: aproximadamente 450 PCS/H. Esta potencia es para referencia
método de cálculo: metros cuadrados totales/un solo metro cuadrado
|
|
Alturas de las superficies de transporte
|
950±50 mm (ajustar)
|
|
Dirección de entrada y salida:
|
Visto desde la ventana delantera de la unidad
|
|
Volumen de los gases de escape (volumen de extracción de aire):
|
alrededor de 36M3/MinEl artículo 2, apartado 1Diámetro de la salida de escape: 250 mm, tres en la parte delantera, media y trasera
|
|
Peso:
|
alrededor de 1800KG
|
|
Requisitos de suministro de energía
|
Las condiciones de los vehículos de la categoría M1 y N1El artículo 2, apartado 1Potencia total: 102Kw/160A Potencia nominal de funcionamiento: 55Kw/85A
|
