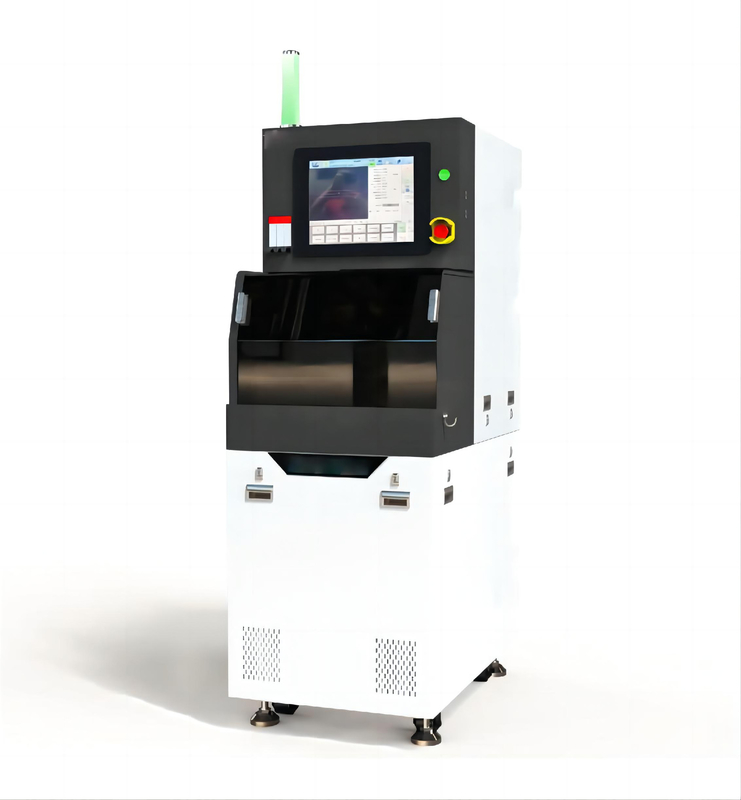

Máquina de corte de PCB de precisión de escritura eficiente de eje único

1 Requisitos y parámetros técnicos del entorno de uso del equipo

YSL3600 Máquina de escritura de precisión de eje único modo de corte eficiente; el tamaño máximo de la pieza de trabajo de procesamiento es de 150 * 150 mm, adecuado para materiales de sustrato de embalaje pequeños, corte de materiales blandos,carga y descarga manuales, transmisión automática y posicionamiento, corte automático de alineación

1.La máquina de escribir se instalará sin vibraciones evidentes. Limpiará la sala sin gases corrosivos y con un campo magnético fuerte. La temperatura de trabajo se situará entre 20 y 25 °C y se mantendrá constante.la humedad relativa es < 60%No hay condensación.

2El aire comprimido utilizado por la máquina de escribir debe estar limpio, sin aceite ni agua, y el aire comprimido debe filtrarse a través del secador en frío.

3.La calidad del agua de refrigeración de corte de la máquina de corte deberá ser limpia, sin impurezas, y la temperatura del agua deberá estar comprendida entre 16 y 20 °C,y la fluctuación de la temperatura del agua es igual o inferior a ± 1°C La temperatura del agua excesiva puede provocar la rotura del borde de corte, el desgaste de la membrana, la hoja y el corte; la temperatura del agua de la máquina de corte debe estar entre 9 y 16 °C.y la fluctuación de la temperatura del agua es igual o inferior a ± 2°C ; la temperatura excesiva del agua puede provocar la fusión del estaño, el corte inverso y el corte roto. (La diferencia con la temperatura ambiente es de ± 3 °C para evitar el exceso de condensado)

4.La calidad del agua del agua de refrigeración del husillo utilizada en la máquina de escribir debe ser limpia y libre de impurezas, la temperatura del agua debe estar entre 12 y 20°C,y la fluctuación de la temperatura del agua es igual o inferior a ± 1°C Si la temperatura del agua excede la norma, puede afectar al enfriamiento del husillo, afectar a la precisión y estabilidad del husillo, lo que resulta en desviación de corte.mala calidad de corte y otras condiciones. (Con temperatura ambiente y temperatura de corte dentro de ± 3°C)

5El contenido de aceite de fuente de gas es inferior a 0,5 mg/m3.

2,

2.Sistema de corte

3. Precisión y rendimiento del equipo

4Servicio técnico y servicio postventa

1Proporcionar un conjunto de manual de instrucciones y certificado de calidad del equipo.

2La parte B será responsable del mantenimiento y soporte técnico después de la venta.El tiempo de garantía gratuita de toda la máquina es de 18 meses (excepto para ladaños causados por el funcionamiento artificial o incorrecto).

3Se llevará a cabo una formación técnica para el personal técnico y los operadores de la Parte A., incluidos los principios básicos y las etapas de funcionamiento, las precauciones de uso, las normas de uso seguro,métodos de mantenimiento diario y funciones de software de aplicación.

4.La Parte B proporcionará apoyo técnico gratuito a la Parte A durante un largo período.

5Instalación, puesta en marcha y aceptación

1.La parte B será responsable de la instalación y puesta en marcha de todos los productos La parte A será responsable de la construcción de infraestructuras de la equipamiento y proporcionar la asistencia necesaria a la Parte B en la instalación y depuración.La parte B llevará a cabo la instalación y puesta en marcha en un plazo de tres días a partir de la recepción de la el aviso de la Parte A.

2La parte A llevará a cabo la aceptación del equipo.los representantes de ambas partes firmarán el informe de aceptación para su confirmación.

6, Envasado y transporte

1.La caja de embalaje es adecuada para el transporte a larga distancia, a prueba de humedad, antirrudación, a prueba de golpes, carga y descarga en bruto, adecuada para el levantamiento general,Para garantizar que las funciones del producto después de su llegada.

2.Modo de transporte: transporte terrestre.
