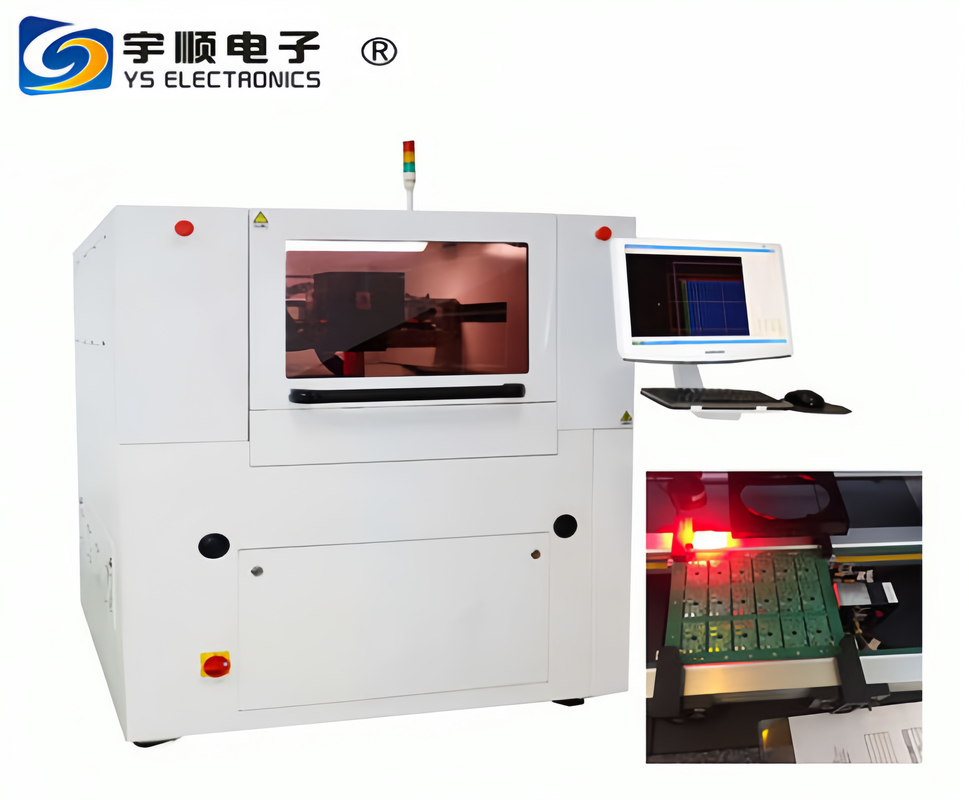

YSV-7A Característica del producto
Después de cortar los bordes son limpios y lisos;
No produzca burros, no habrá residuos de polvo / partículas;
Alta precisión, especialmente para cortes de arco pequeño y otros cortes finos;
Reducir eficazmente la tasa de fallas en el moldeo
Una pieza de trabajo compuesta con una variedad de materiales y una combinación de diferentes espesores se puede cortar una vez
La cabeza láser puede ajustar automáticamente la altura, fácil de manejar FPC de doble cara montado en superficie.
Con la interfaz Perfect CAM, admite el formato de archivo de perforación y fresado;
La interfaz hombre-máquina es amigable; el camino óptico está sellado, y también tiene una integración estable y confiable de estructura compacta; con sistema de control electrónico modular, es fácil de mantener.
Se utiliza en la procesamiento de la placa de combinación suave y dura (PCBA RF), incluida la placa de combinación suave FPC, la placa de combinación suave y dura,que mejoran en gran medida la adaptabilidad del equipo y reducen el precio.
Se puede integrar con la línea de producción: estructura de pórtico y diseño óptico de vuelo, fácil acc
Los equipos de ensayos de la línea de producción, según las necesidades de producción, están equipados con
El sistema INLINE para lograr la automatización total de la producción, un
ncrecimiento de la eficiencia de producción, está diseñado para el procesamiento de FPC y PCB equipos a medida.
Aplicación de la máquina de corte por láser UV de PCB
• Se utiliza en el corte de una variedad de materiales de placas de circuito flexible y película de cubierta, carbonización limpia y libre;corte de material rígido con alta calidad, alta velocidad, el grosor de hasta 1 mm (0,04 ").
• Debido a que la luz UV se descompone y se vaporiza en lugar de derretirse, casi no quedan burrs después del procesamiento.
• El efecto térmico es pequeño, no hay estratificación, pero después del corte, el corte
• El efecto térmico es pequeño, sin estratificación, pero después del corte, el borde de corte es preciso y liso, y la pared lateral es empinada.
de materiales de sustrato, como el silicio, la cerámica, el vidrio, etc.;
• Películas funcionales de moldeado de grabado de precisión.
• Corte de FPC/PCB eficiente y rápido, perforación y recubrimiento de la ventana, corte de chips de identificación de huellas dactilares, placa de memoria TF, móvil
aplicaciones de corte de módulos de cámaras de teléfono
| Especificaciones básicas y parámetros técnicos |
| Especificación/modelo |
YSV-7A |
| Cabeza láser |
SP (EE.UU.) |
| tipo de láser |
Vía UV |
| longitud de onda del láser |
Laser UV de onda de luz de 355 nm |
| Potencia máxima |
10W /15w/17W |
| Frecuencia de repetición |
Entre 1 y 250 kHz |
| Precisión de la ubicación de la mesa de trabajo |
± 0,003 mm |
| Precisión de repetición de la mesa de trabajo |
± 0,002 mm |
| Rango de alcance de la tabla |
500 mm*500 mm |
| Precisión de la ubicación del CCD |
0.005 mm |
| Rango de trabajo máximo |
460mm*460mm (se puede personalizar un área más grande de 620*620mm) |
| Tamaño del punto del haz |
0Se aplicarán las siguientes medidas: |
| Dimensión ((L*W*H) |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Peso (en kg) |
1500 KG |
Ningún contacto producirá ninguna tensión mecánica y deformación.
Velocidad de la plataforma del motor lineal, alta precisión, bajo desgaste, fácilmantenimiento, bajos costes de mantenimiento.
Características de la máquina:
Cortado de FPC / PCB eficiente y rápido, perforación y cobertura de la ventana, corte de chips de identificación de huellas dactilares, placa de tarjeta de memoria TF, aplicaciones de corte de módulos de cámaras de teléfonos móviles.
Bloquear, delimitar, especificar bloque o seleccionar el área cortada y moldeada directamente, el borde de corte ordenado redondeado, liso sin burr, sin pegamento de desbordamiento.Los productos se pueden organizar en una matriz para el corte automático de posicionamiento múltiple, especialmente para los patrones finos, difíciles, complejos, tales como la apariencia de corte.Posicionamiento automático CCD de alta precisión, enfoque, para que el posicionamiento sea rápido y preciso, ahorrando tiempo,alta eficiencia, entrega rápida.
láser de alto rendimiento: el uso de las marcas internacionales de láseres UV de estado sólido, con una buena calidad del haz, punto de enfoque es pequeño, distribución de energía uniforme, efecto térmico es pequeño,La anchura de la hendidura es pequeña., la alta calidad de corte es la garantía de calidad de corte perfecta.
Rápido y de alta precisión: Galvanómetro de alta precisión y baja deriva con combinación de plataforma de sistema de motor lineal sin núcleo rápido, corte rápido mientras se mantiene la alta precisión del orden de los micras.
Posicionamiento totalmente automático: uso de posicionamiento automático CCD de alta precisión, de alta precisión, sin intervención humana, operación sencilla, para lograr el mismo tipo de modo de un solo clic,mejora considerablemente la eficiencia de la producción.
Sistema de tratamiento de gases de escape: el sistema de succión puede cortar todos los gases de escape para eliminar, para evitar el daño al operador y la contaminación del medio ambiente.
Alto grado de automatización: corrección automática del galvanómetro, enfoque automático, automatización completa,el uso del sensor de desplazamiento láser ajusta automáticamente el enfoque a la altura de la mesa para lograr una alineación rápida, ahorrando tiempo y tranquilidad.
Fácil de aprender software: investigación y desarrollo independientes basados en el software de control del sistema Windows, fácil de operar la interfaz china, amigable y hermosa, poderosa y diversa,fácil de operar.
Características:
¿Qué quieres decir?Clase de precisión: nivel "000", plano 2um
¿Qué quieres decir?Resistencia a la compresión: 245 ~ 254 N / mm2
¿Qué quieres decir?Módulo elástico: 1,27 ~ 1,47 N / mm2, superior al de la fundición
¿Qué quieres decir?Coeficiente de expansión lineal: 4.61×10-6 /°C
¿Qué quieres decir?Coeficiente de amortiguación interior: 15 veces mayor que el acero, buena rigidez, puede golpear,
¿Qué quieres decir?Coeficiente de amortiguación interior: 15 veces mayor que el acero, buena rigidez, puede golpear,
absorción de golpes.
¿Qué quieres decir?Resistencia a la orilla: HS70 superior, buena resistencia al desgaste, 5 a 10 veces superior a
hierro fundido a 10 veces más alto que el hierro fundido
Diagrama del efecto de corte por láser UV FPC
Efecto de corte bajo microscopio
