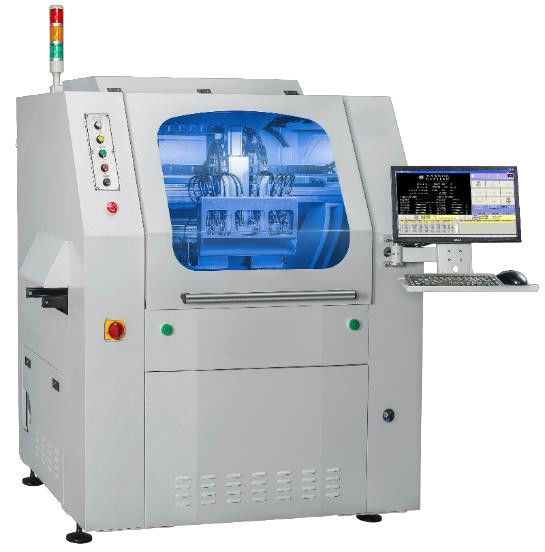

Name: En línea Vision ayudó al separador automático YS330AT del PWB
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS330AT
Price: 10000 USD
Availability: InStock

Detalles del producto

Lugar de origen: Jiangsu

Nombre de la marca: YUSH

Certificación: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Número de modelo: YS330AT

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: 10000

Detalles de empaquetado: Caso de Plywooden

Tiempo de entrega: 3 días

Condiciones de pago: T/T, Paypal, unión del oeste, L/C, D/P.

Capacidad de la fuente: mes de 300 sistemas

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                En la línea separador automático del PWB, separador automático del PWB de 350x300m m, Función de concentración auto 	Separador del PWB


Área de corte de Vaild:	350*300m m	Cortar la función:	Tewwning a alinear, L-forma, U-forma, círculo, es
Tabla de proceso:	Tablas duales	Precisión de repetición:	±0,01 mm
Precisión de corte:	≤±0.05mm

Área de corte de Vaild:	350*300m m
Cortar la función:	Tewwning a alinear, L-forma, U-forma, círculo, es
Tabla de proceso:	Tablas duales
Precisión de repetición:	±0,01 mm
Precisión de corte:	≤±0.05mm

En línea Vision ayudó al separador automático YS330AT del PWB

Introducción de la máquina

1. el separador automático en línea del PWB puede cargar, cortar, y descarga PCBs automáticamente para cubrir las necesidades de la fábrica automática.

2. Puede ajustar automáticamente anchura para adaptarse al tamaño de PCB.Can distinguen automáticamente el tablero acabado del PWB de la basura

material después de cortar para el coste laboral de ahorro.

3. equipado del sistema de alta velocidad de la alineación de la visión del CCD en toda la serie de productos para aumentar la precisión en el corte y

eficacia en funcionamiento.

4. adopte la visión de ordenador con el CCD de alta calidad para colocar automáticamente los puntos de la marca y para aumentar la exactitud de

corte.

5. proporcione las mesas de trabajo del duelo para poner y cortar el PWB paralelamente para aumentar la eficacia de la operación.

6. Eje de alta velocidad del uso con la pequeña tensión que corta para cortar exacto el PWB de cualquier forma.

7. El sistema tiene función de auto-concentración y no requiere ninguna operación manual ajustar el foco.

8. El sistema de control de la central del ccsme puede ser ligado al stystem superior de la gestión de la información y proporcionar la producción integrada

datos para supervisar la situación del equipo en cualquier momento.

La visión en línea ayudó al separador automático YS330AT del PWB

Uso de la máquina

1. El separador automático en línea del PWB puede cargar, cortar, y descarga PCBs automáticamente para cubrir las necesidades de

fábrica auotmatic.

2. Conveniente para cortar el panel pequeño de PCBA usado en teléfono celular, cámara digital, y dispositivo GPS.

3. Un tamaño que corta más grande es conveniente para cortar el panel clasificado grande de PCBA usado en TV, anfitrión de la PC, estación de trabajo, separa el etc.

4. Diversas opciones de descargar las soluciones de PCBs, alcanzan la automatización completa y ahorrar coste laboral.

Interfaz de la operación

9 funciones:

F1: Permiso del usuario

F2: Determinación de grueso del tablero, pedazo que muele

especificación y ciclo de vida y altura del accesorio.

F3: Marca que fija y que revisa

F4: Cortando programa corrija F5:

la simulación de la trayectoria que corta

F6: Ajuste de la altura de funcionamiento del pedazo que muele

F7: Pedazo que muele que perfora la corrección de centro

F8: Ambiente, funcionamiento, ajuste de permiso

F9: Reset

Interfaz de la operación

Expediente de historia

Después del poder encendido, todos los procedimientos de la operación y expedientes de la alarma de la máquina se ahorran en tiempo real, y el proceso entero de la operación se puede rastrear. el disco duro 500G ahorra datos.

Interfaz del parámetro de la función

El interfaz fácil de usar de la operación hace el ajuste de parámetros extremadamente fácil.

Ajuste de la contraseña de cuatro niveles

Proporcione cuatro niveles de control de la autorización según la fila del trabajo del usuario.

Función Software-especial

Calibración Vision-ayudada de la posición

Utilice la visión de ordenador con el CCD automáticamente a la posición de los puntos de la marca y aumente la exactitud del corte;

Puede corregir el programa del trayectoria-planeamiento y simular la trayectoria el cortar para evitar el corte incorrecto.

• Más diversa función de la máquina de Mark More.

• MARCA a toda prueba, función relacionada con el programa.

Detección mordida que muele

Proporcione la capacidad de la detección

Roto/caído/invirtió el pedazo que molía para el herramienta-cambio auto.

Función Software-especial

Cortando la función de la inspección (rebabas, cobre expuesto)

• Compruebe el resultado que corta af

• Y corrija automáticamente el error que corta

Programación de Smart

• Make que corrige el programa más fácil

• La humanización, ahorra corregir tiempo

Función Software-especial

La función entera de la exploración del PWB

(1) permite que el usuario facilite el corregir y el corregir de la trayectoria de encaminamiento del cortador rápidamente.

línea de corte (de 2) color opcional, fácil distinguir diverso color del PWB.

Función Software-especial

Función programada off-line

• el programa off-line reduce la cadena de producción tiempo de espera

Función potente de MES

Descripción de MESFunction: proporcione la situación del equipo y los datos de la producción a la información central por el sonnel para la gestión del tion del lec de la cuesta.

La explicación funcional potente de MES

Caso del sistema del vínculo de MES

Diagrama de la producción

Función de la configuración-Speical de la máquina

1, ajusta automáticamente la anchura del tablero para recibir el borde de fijación con abrazadera elástico del tablero del PWB, colocación auxiliar.

2, proporcionan las mesas de trabajo duales para poner y cortar el PWB paralelamente para aumentar la eficacia de la operación.

3, optimizan las bocas de la entrada y de mercado, la boca ancha de la aplicabilidad- toma y descarga el material

FUNCIÓN ESPECIAL

4, el módulo flexible Reduce de la escobilla que muele pérdida mordida y mejoran efecto de la eliminación del polvo; Cuando moliendo se utiliza para el corte segmentario, la resistencia del eje de Z durante cortar puede ser reducida, y el pedazo que muele se puede utilizar más eficazmente.

5, instalan el mecanismo del módulo de la cubierta. Reduzca la contaminación del polvo a las piezas de PCBA durante el separtion de los tableros.

6, cambio de la Auto-herramienta funcionar él prevenir las lesiones de trabajo y el misoperation. Adopte el eje importado alemán, con la tensión que corta baja, el borde liso y la alta precisión. El eje de Z tiene un ajuste automático de la remuneración, que puede ajustar automáticamente la profundidad de la fresa. En el futuro, el puerto de la señal del brazo robótico se puede ampliar gratis para realizar la operación sin tripulación.

FUNCIÓN ESPECIAL

7, el brazo de alimentación se cambia a un diseño modular, y los módulos de alimentación y de descarga pueden ser accoridng seleccionado a las necesidades del cliente. Al cambiar la línea, la entrada/el módulo de la boca de mercado puede ser substituida rápidamente, por el cual acorta la línea tiempo del cambio más el de 50%.

8, ajuste de la simulación de la ventosa para evitar la caída del tablero

9, módulo que cambia abierto/cercano auto para la placa de la abrazadera.

Descarga de la función Diseño-especial del módulo

1, descarga al transportador conneted

2, equipado del bafle del dicharge

3, usando la entrega de la pista (opcional)

4, descargan a la máquina conectada de la prueba

Descarga de la función Diseño-especial del módulo

1, cámara del código de barras puede capturar e identificar dinámicamente códigos de QR en cualquier posición.

2.Pratical código del uso QR: min2.5*2.5mm (opcional)

3, altura del laser que detecta el módulo

4, módulo opcional del agarrador, confirman al tablero es suitablefor (opcional) detectado: Ninguna tecnología del borde, brinca adentro y hacia fuera; PCBA grande y pesado.
